Aby określić wzór kreskowania powierzchni dla definicji materiału

Procedura ta służy do definiowania wzoru używanego do kreskowania powierzchni.

Definiowanie przypisania materiału według powierzchni obiektu

Uwaga: Po przypisaniu definicji materiału do obiektu można zmienić kreskowanie powierzchni dla poszczególnych powierzchni obiektu.

1. Kliknij kartę Zarządzajpanel Styl i wyświetlanieMenedżer stylów.

   Zostanie wyświetlony Menedżer stylów z bieżącym rysunkiem rozwiniętym w widoku drzewa.

2. Rozwiń opcję Obiekty uniwersalne i Definicje materiałów.
3. Wybierz definicję materiału, która ma być zmieniona.
4. Kliknij zakładkę właściwości wyświetlania.
5. Wybierz reprezentację wyświetlania, w której mają być widoczne zmiany i sprawdź, czy jest zaznaczone Nadpisanie stylu.

   Reprezentacja wyświetlania (pogrubiona) jest bieżącą reprezentacją wyświetlania.

6. Jeśli to konieczne, kliknij .
7. Kliknij zakładkę Kreskowanie.
8. Wybierz Kreskowanie powierzchni i kliknij ustawienie opcji Wzór.
9. Wybierz kreskowanie komponentu:

   Aby...	Wykonaj następujące czynności...
   wybrać wzór kreskowania dostępny w programie,	w opcji Predefiniowane wybierz ustawienie Typ, a następnie wybierz wzór.
   wybrać wzór użytkownika,	w opcji Typ wybierz ustawienie Użytkownika, a następnie wprowadź nazwę wzoru użytkownika. Alternatywnie kliknij przycisk Przeglądaj i przejdź do miejsca, w którym znajduje się plik tego wzoru.
   wybrać kreskowanie pojedyncze	dla opcji Typ wybierz ustawienie Zdefiniowany przez użytkownika i usuń zaznaczenie pola wyboru Kreskowanie „na krzyż”.
   wybrać kreskowanie na krzyż	dla opcji Typ wybierz ustawienie Zdefiniowany przez użytkownika i zaznacz pole wyboru Kreskowanie „na krzyż”.
   wybrać wypełnienie	w obszarze Typ zaznacz opcję Wypełnienie.

10. Kliknij przycisk OK.
11. Kliknij pole Skala/odstępy i wprowadź wartość określającą sposób powtarzania wybranego wzoru.
12. Kliknij pole Kąt i wprowadź kąt dla wybranego wzoru.

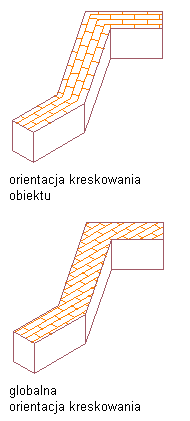

13. Kliknij pole Orientacja i określ orientację kreskowania:

    Aby...	wykonaj następujące czynności...
    ustawić orientację kreskowania względem obiektu, niezależnie od obrotu obiektu	wybierz ustawienie Obiekt.
    ustawić orientację kreskowania zgodnie z Globalnym Układem Współrzędnych	wybierz Globalny.



    Definiowanie orientacji kreskowania powierzchni

14. Kliknij zakładkę Inne.
15. W opcji Położenie kreskowania powierzchni wybierz powierzchnie obiektu, dla których kreskowanie powierzchni jest wyświetlane.
16. Kliknij przycisk OK.
