Porównanie różnic między rysunkami

Dwa rysunki można porównać za pomocą funkcji DWG Compare. Różnice wyświetlane są przy użyciu koloru i chmurek wersji.

Podczas procesu projektowania coraz trudniej nadążać za zmianami w kolejnych wersjach — zwłaszcza pracując w rozproszonym zespole. Funkcja DWG Compare umożliwia wykonanie wizualnego porównania dwóch rysunków.

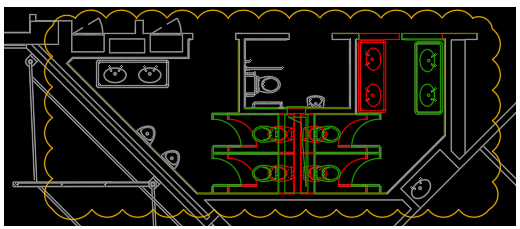

W trakcie procesu porównywania funkcja DWG Compare identyfikuje obiekty zmodyfikowane lub dodane na obu rysunkach albo z nich usunięte. Wynik wyświetla się na nowym rysunku nazywanym rysunkiem porównawczym. Nazwa pliku rysunku porównawczego jest kombinacją nazw plików porównywanych rysunków: Compare_nazwapliku1 vs nazwapliku2.dwg. Na rysunku porównawczym różnice są wyróżnione jako zestawy zmian za pomocą chmurek wersji. Chmurki wersji są umieszczane na rysunku porównawczym, na nowej warstwie o nazwie 0-znaczniki.

Trzy kolory na rysunku porównawczym wskazują wspólne obiekty i różnice. Można określić kolory, aby zidentyfikować:

• Obiekty występujące tylko na pierwszym rysunku — domyślnie kolor zielony
• Obiekty występujące tylko na drugim rysunku — domyślnie kolor czerwony
• Obiekty niezmienione lub wspólne dla obu rysunków — domyślnie kolor szary

Uwaga: Warstwa wyłączona lub zablokowana na rysunku 1 nie będzie zatem częścią wyniku porównania.

Nieobsługiwane typy obiektów

W przypadku porównywania rysunków narzędzie DWG Compare nie obsługuje następujących obiektów:

• Obiekty OLE
• Kamera
• Dane geograficzne
• Obiekty GIS utworzone w programie AutoCAD Map 3D
• Następujące typy odnośników zewnętrznych: podkładania DGN, DWF i PDF, obrazy, modele koordynacji i chmury punktów

Ograniczenia

Ograniczenia funkcji DWG Compare:

• Działa tylko w widoku obszaru modelu. Jeśli wybrany do porównania rysunek zapisano w układzie, narzędzie DWG Compare automatycznie przechodzi do karty Model.
• Obsługuje tylko pliki DWG.
• Nie umożliwia porównywania rysunku porównawczego z innym rysunkiem.
• Nie wykrywa zmian właściwości JakBlok ani JakWarstwa dla obiektów zagnieżdżonych. Na przykład, jeśli mamy blok o nazwie krzesło i blok o nazwie stół, a te bloki znajdują się wewnątrz innej definicji bloku o nazwie komplet stołowy, wtedy bloki krzesło i stół są nazywane obiektami zagnieżdżonymi. Gdy właściwość zagnieżdżonego obiektu, w tym przypadku obiektu krzesło lub stół, ma wartość JakBlok — właściwość dla obiektu zagnieżdżonego nie jest wykrywana nawet wtedy, gdy obiekt najwyższego poziomu, w naszym przypadku komplet stołowy, zostanie zmodyfikowany.
• Grafika porównania jest wyświetlana tylko w stylu wizualnym Model szkieletowy 2D.
• Chmurki wersji nie mogą uwzględniać zmian w widoku izometrycznym.
