Kontekstowa karta wstążki Porównaj

Wyświetla różne opcje dotyczące pracy z rysunkiem powstałym w wyniku porównania.

Lista opcji

Wyświetlane są następujące opcje.

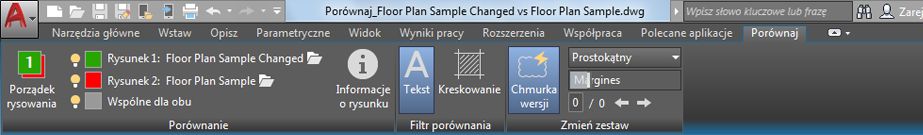

Po wybraniu dwóch plików rysunków do porównania i kliknięciu przycisku Porównaj na wstążce zostanie wyświetlona karta kontekstowa Porównaj.

Porządek wyświetlania: Steruje kolejnością wyświetlania obiektów nachodzących na siebie na rysunku będącym wynikiem porównania.
DWG 1: Zawiera nazwę pierwszego pliku DWG.
DWG 2: Zawiera nazwę drugiego pliku DWG.
Informacje o rysunku: Wyświetla informacje o porównywanych plikach rysunków. Informacje można wstawić do rysunku lub skopiować do schowka systemu Windows.

Tekst: Określa, czy przy porównywaniu rysunków mają być uwzględniane obiekty tekstowe.
Kreskowanie: Określa, czy obiekty kreskowania mają być uwzględniane przy porównywaniu rysunków.

Chmurka wersji: Wyświetla chmurkę wersji wokół każdego zestawu zmian na wynikowym rysunku porównania. Zestawy zmian pozostają takie same niezależnie od tego, czy są wyświetlane chmurki wersji.
Prostokątny: Tworzy pojedynczą prostokątną chmurkę wersji wokół każdego zestawu zmian w celu przedstawienia zmian.
Wielobok: Tworzy chmurki wersji poprzez scalenie prostokątów wokół każdej osobnej różnicy w celu przedstawienia zmian.
Margines: Określa odległość odsunięcia między obwiednią zestawu zmian a prostokątem używanym do tworzenia chmurek wersji.
Bieżący zestaw zmian: Pokazuje numer aktualnego zestawu zmian. Po wpisaniu numeru konkretnego zestawu zmian i naciśnięciu klawisza ENTER widok zostanie przybliżony na ten zestaw zmian.
Całkowita liczba zestawów zmian: Wyświetla łączną liczbę zestawów zmian na rysunku będącym wynikiem porównania.
Nawigacja: Umożliwia poruszanie się między wieloma zestawami zmian za pomocą przycisków Poprzedni i Następny.
