Sobre a comparação de diferenças entre desenhos

Use o recurso Comparar DWG para comparar dois desenhos. As nuvens de revisão e as cores são usadas para mostrar as diferenças.

À medida que o projeto progride, fica mais difícil lembrar o que foi alterado de uma revisão para a outra, especialmente quando se trabalha em uma equipe distribuída de forma remota. O recurso Comparar DWG fornece uma maneira de realizar uma comparação visual entre dois desenhos.

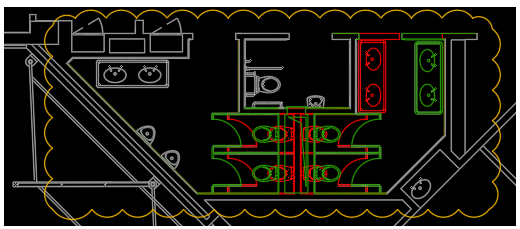

Durante o processo de comparação, o recurso Comparar DWG identifica os objetos que foram alterados, adicionados ou removidos dos dois desenhos. O resultado é exibido em um novo desenho denominado desenho de comparação. O nome do desenho de comparação é uma combinação dos nomes de arquivo dos desenhos comparados, Comparar_nomedearquivo1 vs. nomedearquivo2.dwg. No desenho de comparação, as diferenças são realçadas, como conjuntos de alterações, usando as nuvens de revisão. As nuvens de revisão são colocadas em uma nova camada, 0-Revisões, no desenho de comparação.

Três cores no desenho de comparação realçam os objetos comuns e as diferenças. É possível especificar cores para identificar o seguinte:

• Objetos que só existem no primeiro desenho – verde, por padrão
• Objetos que só existem no segundo desenho – vermelho, por padrão
• Objetos não modificados ou comuns a ambos os desenhos – cinza, por padrão

Nota: Se você tiver uma camada desativada ou congelada no DWG 1, ela não fará parte do resultado da comparação.

Tipos de objeto não suportados

O utilitário Comparar DWG não suporta os seguintes tipos de objeto na comparação do desenho:

• Objetos OLE
• Câmera
• Dados geográficos
• Objetos GIS criados no AutoCAD Map 3D
• Referências externas dos seguintes tipos: subjacências DGN, subjacências DWF, subjacências PDF, imagens, modelos de coordenação e nuvens de pontos

Limitações

Limitações do recurso Comparar DWG:

• Opera somente no espaço do modelo. Se um desenho selecionado para comparação tiver sido salvo em um layout, o recurso Comparar DWG alternará automaticamente para a guia Modelo.
• Só oferece suporte a arquivos DWG.
• Não oferece suporte ao uso de um desenho de comparação para comparar com outro desenho.
• Não é possível detectar alterações nas propriedades PorBloco ou PorCamada dos objetos aninhados. Por exemplo, se você tiver um bloco denominado cadeira e um bloco denominado mesa e esses blocos estiverem dentro de outra definição de bloco chamada jogo de jantar, os blocos cadeira e mesa serão chamados de objetos aninhados. Quando a propriedade do objeto aninhado, neste caso a cadeira ou a mesa, é definida como Por bloco – a propriedade do objeto aninhado não é detectada, mesmo quando o objeto de nível superior, em nosso caso o jogo de jantar, é modificado.
• Os gráficos de comparação só são exibidos no estilo visual Estrutura de arame 2D.
• As nuvens de revisão não podem conter alterações em uma vista isométrica.
