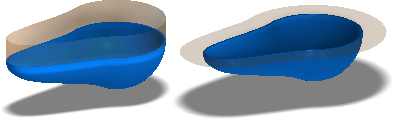

Inclinação de faces
Os aprimoramentos da opção Inclinação de faces permitem determinar que parte da espessura do modelo será preservada.

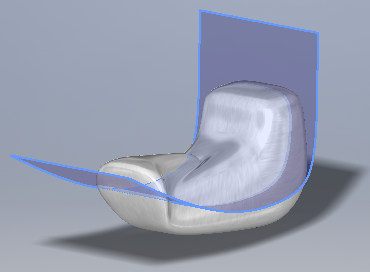

Superfície regrada
O comando Superfície regrada é adicionado para a criação de superfícies perpendiculares, tangentes ou de varredura. Superfícies regradas são usadas para criar alojamentos, dividir corpos complexos após a criação da casca ou criar uma superfície de partição para projetos de molde.

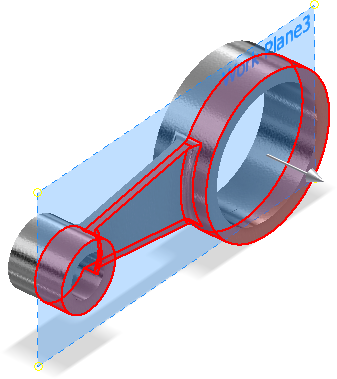

Curva de silhueta
Novas opções de exclusão foram adicionadas ao comando Curva de silhueta para fornecer um maior controle sobre a geração de curvas.
Linha de partição
As superfícies podem ser usadas para gerar uma divisão da linha de partição.
Substituir face

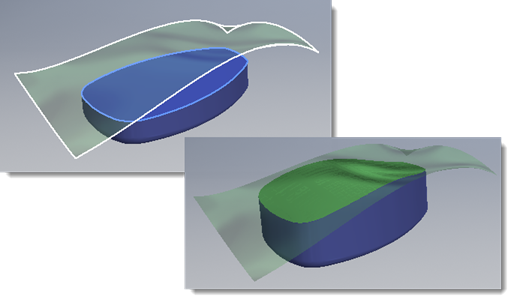

A opção Substituir face oferece suporte a faces de superfície e sólido como faces de substituição.

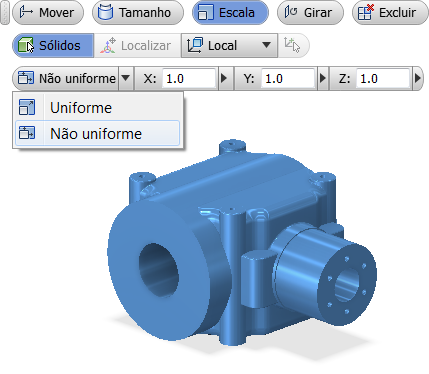

Edição direta
Projeto geral
- Os comandos Espelhar e Padrão retangular agora oferecem suporte à seleção de vários corpos sólidos. Use essas novas opções para criar novos corpos ou unir corpos.
- O comando Medir agora permite medir um ângulo para o ponto central de qualquer segmento. Para obter essa opção, posicione o mouse sobre o ponto central de um segmento até que um ponto amarelo seja exibido.

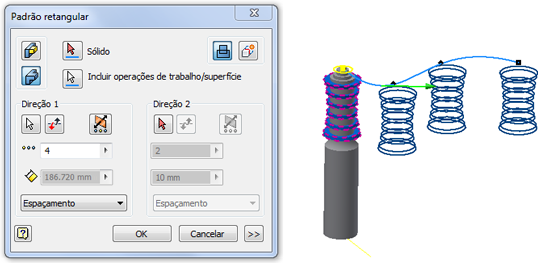

- Você agora pode usar o comando Padrão retangular para criar padrões de corpo sólido não lineares.
Aprimoramentos da superfície do limite
O comando Superfície do limite não exige mais arestas de entrada para formar contornos fechados para visualizar e criar um fechamento.
O comando Fechamento de contorno agora tenta criar um fechamento sempre que possível. Se as arestas de entrada não formarem um contorno fechado, esse comando criará um fechamento grande o suficiente para englobar todas as arestas de entrada. O limite do fechamento do contorno aberto não precisa mais corresponder às arestas de entrada.
A interface do usuário permanece inalterada. Ainda é possível especificar restrições de continuidade (G1/G2) e valores de escala de tangente para cada aresta de entrada. Os botões OK e Aplicar são habilitados quando é possível para criar um fechamento a partir das aresta de entrada. Não é necessário especificar se o fechamento de um contorno aberto ou fechado será criado. O comando Fechamento de contorno determina automaticamente o que deverá ser criado.

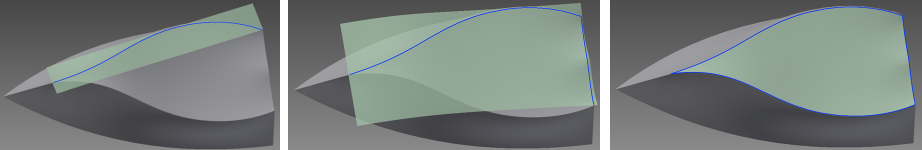

Se a visualização da operação for habilitada, ela será atualizada sempre que você selecionar ou anular a seleção de uma aresta, como mostrado nas imagens a seguir da esquerda para a direita: 1) Uma aresta é selecionada, 2) Uma segunda aresta é adicionada, 3) Uma terceira aresta é adicionada e um contorno fechado é formado.
