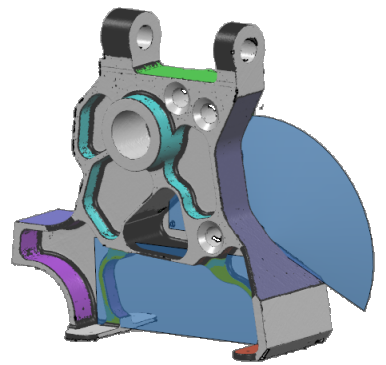

Segmentar malhas automaticamente

Utilize segmentação automática para rapidamente segmentar e ajustar superfícies múltiplas a uma malha.

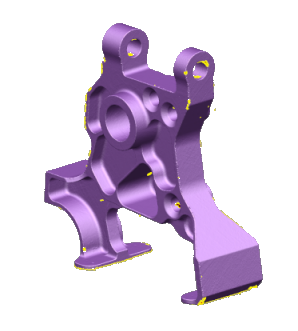

1. Selecione a malha.



2. Clique na guia Ferramentas de Malha > painel Criar > Segmentar.

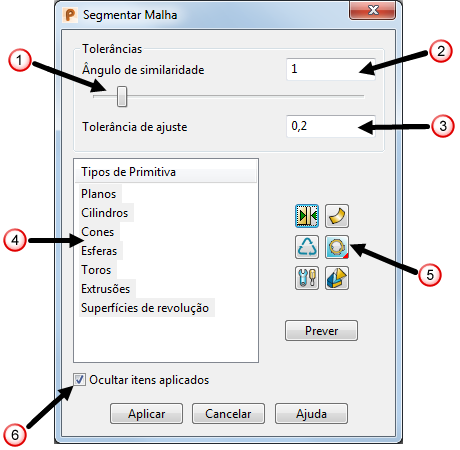

3. Utilize as seguintes opções no diálogo Segmentar Malha para controlar o processo de segmentação:



   • Utilize a barra deslizante ou insira um valor para editar o Ângulo de similaridade.
   Nota: Ângulos de similaridade menores são úteis para separar regiões de alta curvatura em malhas suaves. Ângulos de similaridade maiores são mais adequados para malhas mais grosseiras com descontinuidades mais intensas.
   • Insira um valor para a tolerância de correspondência de superfície .
   • Selecione quais geometrias primitivas utilizar para segmentação na lista Tipos de Primitiva .
   • Clique para exibir o diálogo Estender Primitivos .
   • Clique em e então em Prever para Recuperar regiões às quais primitivas foram ajustadas.
   • Clique em para exibir o diálogo Configurações de Segmentação.
   • Clique em / para alternar entre criação de superfícies ou sólidos.
   • Clique em Ajustar para selecionar a direção do ajuste. Selecione:

     Ajuste dentro para ajustar a superfície primitiva logo abaixo da porção interna da malha.

     Ajuste pelo meio para ajustar a superfície primitiva o mais próximo possível do centro da malha.

     Ajuste fora para ajustar a superfície primitiva logo acima da porção externa da malha.

   • Clique em para exibir a barra de ferramentas Segmentar malha manualmente.
   • Selecione Ocultar itens aplicados para ocultar automaticamente todas as superfícies ou sólidos aplicados.

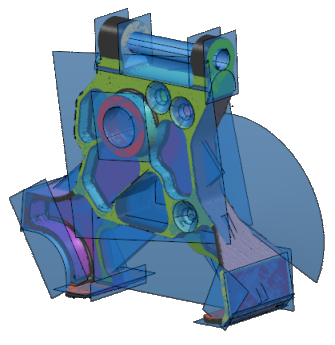

4. Clique em Prever para exibir uma pré-visualização dos itens criados.


   Dica: Movimente o mouse sobre o item criado para exibir a tolerância de ajuste.

   Nota: Se você alterar as opções na caixa de diálogo, clique em Prever novamente para atualizar a pré-visualização.
5. Selecione os itens criados que você deseja manter e clique em Aplicar para criar os itens.



   Dica: Utilizar no item executa a mesma ação que clicar em Aplicar.
6. Para criar itens adicionais não detectados anteriormente:
   • Modifique o Ângulo de similaridade no diálogo Segmentar malha.
   • Clique em Prever.
   • Selecione os itens e clique em Aplicar.

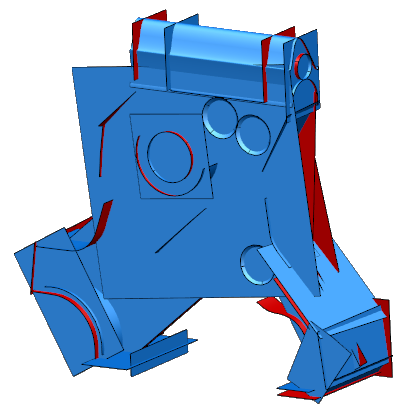

7. Feche o diálogo e oculte a malha, deixando os itens recém criados.



Dica: Superfícies anteriormente selecionadas são lembradas se você abandonar e então acessar novamente o segmentador para a mesma malha.

Se você apagar uma superfície antes de retornar ao segmentador, as regiões serão liberadas.

Se você desfizer, refizer ou modificar a malha, os dados persistentes serão perdidos. Se isso ocorrer, o segmentador não lembrará das superfícies que ele produziu.
