O diálogo Estender Primitivos permite editar distâncias de extensão de superfícies ajustadas a modelos em malha.
Para editar as distâncias de extensão de superfícies ajustadas:
- Clique no botão Editar distâncias de extensão

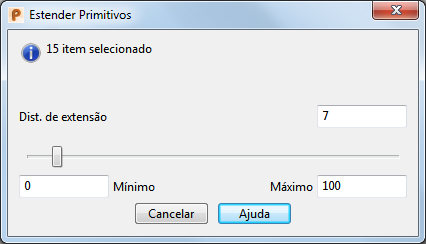

no diálogo Segmentar Malha . O diálogo Estender Primitivos é exibido:
- Selecione as superfícies que você deseja editar. Clique com o botão esquerdo para selecionar uma única superfície. Mantenha pressionada a tecla Shift e clique com o botão esquerdo para selecionar superfícies múltiplas ou arraste uma caixa sobre a sua seleção.
O diálogo exibe o número de itens de superfície selecionados que podem ser estendidos. Se você selecionar itens que não possam ser estendidos, o PowerShape exibirá uma mensagem de erro.
- Utilize os campos Mínimo e Máximo para especificar o intervalo da barra deslizante. Por padrão, eles estão configurados como 0 e 100 mm respectivamente.
Nota: As unidades utilizadas são especificadas pelas configurações na página Unidades e Tolerâncias do diálogo Opções.
- Insira um valor de Dist. de extensão ou utilize a barra deslizante para especificar a distância pela qual as superfícies são estendidas.
O PowerShape atualiza o modelo para exibir a nova distância de extensão conforme você movimenta a barra deslizante.
Nota: O PowerShape restaura o valor de Dist. de extensão para 0 cada vez que você abre a caixa de diálogo. - Clique em Cancelar para fechar o diálogo.
Nota: Isso contrasta com a edição de distâncias de extensão utilizando as opções no diálogo Configurações de Segmentação, que aplica a edição a todas as superfícies ou sólidos no seu modelo.
Nota: É possível editar posteriormente as distâncias da extensão das primitivas após a segmentação, usando a opção Estender Primitivos na guia Editar > painel Limitar.
