Использование вложенных сеток в оконных и дверных сборках

Любая сетка оконной/дверной сборки является одномерной с горизонтальными или вертикальными секциями. С помощью вложенных сеток в оконной/дверной сборке можно создавать различные простые или сложные шаблоны.

Задание местоположения вложенной сетки оконной/дверной сборки

Простые первичные сетки

Использование вложенных сеток начинается с первичной сетки. Далее каждую ячейку первичной сетки можно заполнить другой сеткой. Например, на следующем чертеже представлена горизонтальная первичная сетка с четырьмя ячейками. Чтобы создать простую 2D сетку, можно в каждую горизонтальную ячейку вложить вертикальную сетку.

Задание деления ячейки 1 оконной/дверной сборки

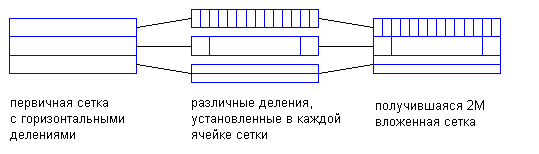

На предыдущем чертеже ячейки сетки имеют одинаковое назначение для ячеек - вертикальное деление. Но каждая ячейка в сетке является независимой и может иметь отдельное назначение. Например, на следующем чертеже показано, что одна ячейка первичной сетки содержит другую горизонтальную сетку, следующая ячейка содержит вертикальную сетку с тремя секциями, третья ячейка - вертикальную сетку с шестью секциями.

Задание деления ячейки 2 оконной/дверной сборки

Несколько вложенных сеток

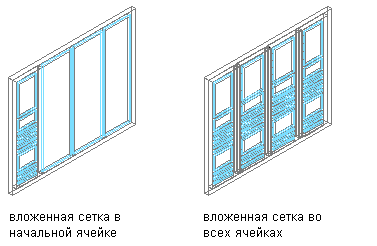

Для создания нескольких уровней можно продолжить добавление вложенных сеток. Например, на следующем чертеже показаны сетка стандартного стиля оконной/дверной сборки, такая же сетка с вложенной сеткой в одной ячейке вторичной сетки и та же самая сетка с вложенными сетками во всех ячейках вторичной сетки.

Задание вложенной сетки в оконной/дверной сборке

Задание вложенных сеток

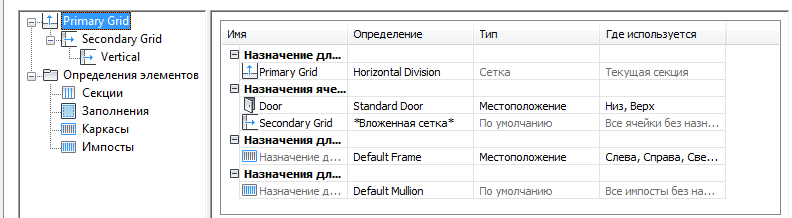

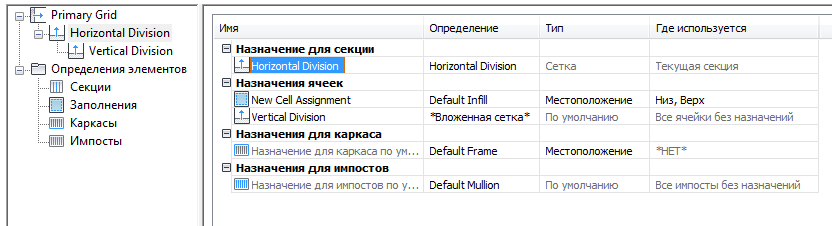

Задать вложенные сетки можно на вкладке "Правила проектирования" диалогового окна "Свойства стиля дверных/оконных сборок". В левой части вкладки в дереве структуры отображается список сеток. В этом списке всегда присутствует первичная сетка. Первичная сетка может иметь одну или несколько вторичных сеток. Каждая вторичная сетка может иметь одну или несколько сеток третьего уровня и так далее.

Совет: Чтобы быстро создать вложенные сетки во всех ячейках, следует поменять стандартное назначение для ячеек на "Вложенную сетку". Если требуется создать несколько уровней вложения, следует изменить стандартное назначение для ячеек каждой сетки.

Каждая сетка имеет свое собственное назначение для ячеек. Можно указать ячейки, которые будут содержать другую сетку, заполнение панели или объект, такой как дверь или окно.
