Эта процедура используется для добавления объёмно-планировочных элементов, которые представляет собой трехмерную (3D) разметочную сетку.

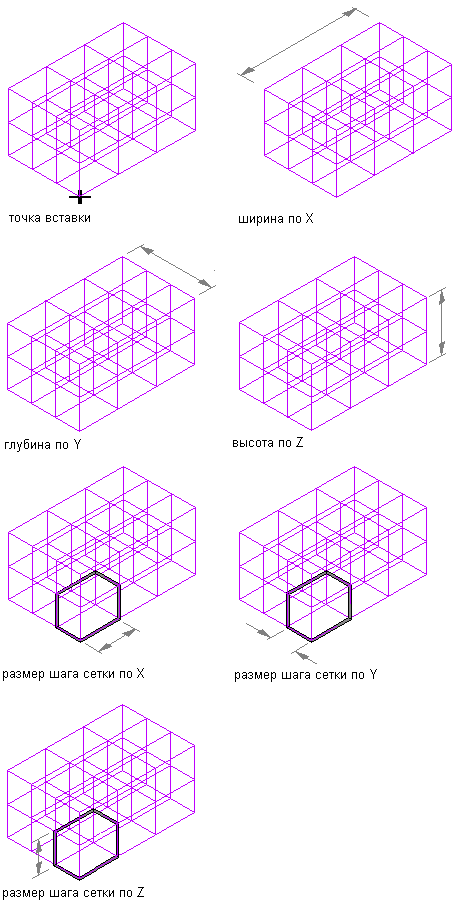

Параметры объёмно-планировочных элементов
- Откройте палитру инструментов, содержащую инструмент объемной разметки, который требуется использовать, и выберите его. Совет: При необходимости воспользуйтесь прокруткой для поиска нужного инструмента. После выбора можно переместить или скрыть палитру свойств, чтобы обеспечить большее пространство для области рисования.
Если инструменты объемной разметки отсутствуют на палитрах инструментов в рабочем пространстве, можно использовать Библиотеку компонентов для доступа к каталогу инструментов, который содержит инструмент разметки объема в опции "Параметрическая компоновка и закрепление". Можно добавить этот инструмент к любой палитре инструментов.
- Выберите инструмент для разметки объема.
- В панели свойств разверните "Основные", а затем "Общие".
- Введите значение для ширины X, толщины Y и высоты Z.
- Выберите для параметра "Тип разметки" значение "Повтор" и введите значения размера планировочных элементов и смещений от начала и от конца по осям X, Y и Z.
- Укажите на чертеже точку вставки нижнего левого угла прямоугольной разметочной сетки.
- Укажите поворот прямоугольной сетки вокруг точки вставки.
