Взаимодействие между версиями

В данном разделе описывается способ открытия чертежей Autodesk Civil 3D 2019 и просмотра объектов Autodesk Civil 3D в более ранней версии программы. Здесь также описывается совместимость Autodesk Civil 3D 2019.2, Autodesk Civil 3D 2019.1, Autodesk Civil 3D 2019 и AutoCAD Civil 3D 2018.

Открытие чертежей Autodesk Civil 3D 2019 в более ранней версии Autodesk Civil 3D

Совместимость Autodesk Civil 3D 2019.2 и Autodesk Civil 3D 2019, Autodesk Civil 3D 2019.1 или AutoCAD Civil 3D 2018

Объекты пересечений на виде профиля

    Открытие чертежей Autodesk Civil 3D 2019.2 в Autodesk Civil 3D 2019, Autodesk Civil 3D 2019.1 или AutoCAD Civil 3D 2018

  • Объекты пересечений на виде профиля и их метки будут отображаться как прокси-графика в Autodesk Civil 3D 2019, Autodesk Civil 3D 2019.1 или AutoCAD Civil 3D 2018. Если изменить исходные объекты из предыдущей версии приложения и затем сохранить и снова открыть чертеж в Autodesk Civil 3D 2019.2, объекты пересечений и их метки будут обновлены в Autodesk Civil 3D 2019.2.

Кромки железнодорожной платформы

    Открытие чертежей Autodesk Civil 3D 2019.2 в Autodesk Civil 3D 2019, Autodesk Civil 3D 2019.1 или AutoCAD Civil 3D 2018

  • Характерные линии кромок железнодорожной платформы можно просматривать в Autodesk Civil 3D 2019, Autodesk Civil 3D 2019.1 или AutoCAD Civil 3D 2018.
  • При изменении негеометрических свойств характерной линии кромки железнодорожной платформы или динамически связанной трассы в более ранней версии приложения (например, при редактировании свойств или стиля) динамические связи между характерной линией и трассой сохраняются, если сохранить чертеж и повторно открыть его в Autodesk Civil 3D 2019.2.
  • Если изменить геометрию характерной линии кромки железнодорожной платформы в более ранней версии приложения, а затем сохранить чертеж и повторно открыть его в Autodesk Civil 3D 2019.2, динамические связи между характерной линией и трассой будут удалены, и рядом с характерной линией появится сообщение о том, что она устарела.

    Чтобы обновить характерную линию, запустите команду «Редактировать кромку платформы», выберите характерную линию и нажмите кнопку «ОК» в диалоговом окне редактирования кромки платформы.

  • При изменении геометрии динамически связанной трассы в более ранней версии приложения характерная линия кромки платформы не обновляется. Если сохранить чертеж и повторно открыть его в Autodesk Civil 3D 2019.2, динамические связи между характерной линией и трассой будут удалены, и рядом с характерной линией появится сообщение о том, что она устарела.

    Чтобы обновить характерную линию, запустите команду «Редактировать кромку платформы», выберите характерную линию и нажмите кнопку «ОК» в диалоговом окне редактирования кромки платформы.

Совместимость Autodesk Civil 3D 2019.1, Autodesk Civil 3D 2019 и AutoCAD Civil 3D 2018

Трассы

    Открытие чертежей Autodesk Civil 3D 2019.1 в Autodesk Civil 3D 2019 или AutoCAD Civil 3D 2018

  • Смещенные трассы железной дороги, для которых определены данные возвышения наружного рельса, можно просматривать и редактировать в Autodesk Civil 3D 2019 или AutoCAD Civil 3D 2018. Тем не менее, данные возвышения наружного рельса недоступны, и виды возвышения не отображаются на чертеже. Вираж нельзя применить к смещенной трассе железной дороги Autodesk Civil 3D 2019 или AutoCAD Civil 3D 2018, если к ней применено возвышение наружного рельса в Autodesk Civil 3D 2019.1.
  • При редактировании родительской трассы железной дороги или трассы для смещения в Autodesk Civil 3D 2019 или AutoCAD Civil 3D 2018 и повторном открытии чертежа в Autodesk Civil 3D 2019.1 такие трассы помечаются как устаревшие.
  • Может потребоваться обновить значения возвышения наружного рельса и повторно создать виды возвышения наружного рельса в Autodesk Civil 3D 2019.1, если родительская трасса или трасса для смещения изменены в Autodesk Civil 3D 2019 или AutoCAD Civil 3D 2018.

Профили

    Открытие чертежей Autodesk Civil 3D 2019.1 в Autodesk Civil 3D 2019 или AutoCAD Civil 3D 2018

  • Вертикальные прямые участки, созданные с помощью команды «Плавающий прямой участок (уклон, длина)» автоматически преобразуются в плавающие прямые участки, которые используют точку прохождения как тип ограничения при открытии чертежа Autodesk Civil 3D 2019.1 в Autodesk Civil 3D 2019 или AutoCAD Civil 3D 2018. При повторном открытии чертежа в Autodesk Civil 3D 2019.1 вертикальные прямые участки будут восстановлены до предыдущего типа ограничения уклона и длины.
  • Фиксированные вертикальные кривые, созданные с помощью команды «Фиксированная вертикальная кривая (парабола, верхняя/нижняя точка, параметр, длина)» в Autodesk Civil 3D 2019.1, автоматически преобразуются для использования двух точек и параметра в качестве типа ограничения при открытии чертежа в AutoCAD Civil 3D 2018.
    • Если не изменять кривые в AutoCAD Civil 3D 2018, они будут восстановлены для использования типа ограничения «Парабола», «Верхняя/нижняя точка», «Параметр», «Длина» при повторном открытии чертежа в Autodesk Civil 3D 2019 или Autodesk Civil 3D 2019.1.
    • При редактировании кривых и сохранении чертежа в AutoCAD Civil 3D 2018 изменения сохраняются при повторном открытии чертежа в Autodesk Civil 3D 2019.1, и в кривых будут использоваться две точки и параметр в качестве типа ограничения.
    • При редактировании кривых и сохранении чертежа в AutoCAD Civil 3D 2018 изменения не сохраняются при повторном открытии чертежа в Autodesk Civil 3D 2019. Версия кривой, сохраненная в Autodesk Civil 3D 2019.1, восстанавливается при повторном открытии чертежа в Autodesk Civil 3D 2019.1.

трубопроводные сети

    Открытие чертежей Autodesk Civil 3D 2019.1 в Autodesk Civil 3D 2019 или AutoCAD Civil 3D 2018

  • Трубопроводные сети, в которых используются параметры «Точка соединения по умолчанию» или «Ближайшая точка соединения» для подсоединения труб к колодцам, можно просмотреть в Autodesk Civil 3D 2019 или AutoCAD Civil 3D 2018. Тем не менее, при редактировании трубопроводной сети в Autodesk Civil 3D 2019 или AutoCAD Civil 3D 2018 трубы будут скорректированы и сброшены до точек вставки колодца.

Быстрые ссылки на данные оси сечения

    Открытие чертежей Autodesk Civil 3D 2019.1 в Autodesk Civil 3D 2019 или AutoCAD Civil 3D 2018

  • Быстрые ссылки на данные оси сечения и сечения, созданные на их основе, отображаются в чертеже при открытии чертежа Autodesk Civil 3D 2019.1 в Autodesk Civil 3D 2019 или AutoCAD Civil 3D 2018.
    • При удалении осевой линии из группы с помощью Autodesk Civil 3D 2019 или AutoCAD Civil 3D 2018 изменение будет сохранено при повторном открытии чертежа в Autodesk Civil 3D 2019.1.
    • Другие изменения, внесенные в Autodesk Civil 3D 2019 или AutoCAD Civil 3D 2018, такие как добавление осевых линий в группу или изменение осевой линии, не сохранятся при повторном открытии чертежа в Autodesk Civil 3D 2019.1.

Совместимость Autodesk Civil 3D 2019 и AutoCAD Civil 3D 2018

Профили

    Открытие чертежей Autodesk Civil 3D 2019 в Autodesk Civil 3D 2018

  • Фиксированные вертикальные кривые, созданные с помощью команд «Фиксированная вертикальная кривая» (парабола, по верхней/нижней точке, параметру и длине) и «Фиксированная вертикальная кривая» (круг, по верхней/нижней точке, параметру и длине), не имеют обратной совместимости с Autodesk Civil 3D 2018.
    • С помощью команды «Преобразовать кривые» можно преобразовать фиксированные параболические кривые так, чтобы они были совместимы с Autodesk Civil 3D 2018, но фиксированной круговые кривые не могут быть преобразованы и будут отсутствовать при открытии чертежа в Autodesk Civil 3D 2018.
    • Если не преобразовать параболические кривые, эти кривые также будут отсутствовать при открытии чертежа в Autodesk Civil 3D 2018.
      Прим.: Фиксированные вертикальные кривые, созданные с помощью команды «Фиксированная вертикальная кривая (парабола, верхняя/нижняя точка, параметр, длина)» в Autodesk Civil 3D 2019.1, автоматически преобразуются для использования двух точек и параметра в качестве типа ограничения в случае открытия чертежа в AutoCAD Civil 3D 2018. Подробную информацию см. в разделе выше.
    • После преобразования кривых преобразовать их обратно в кривые с исходным типом ограничения невозможно.

    Дополнительные сведения см. в разделе Изменение типа ограничения вертикальных кривых для совместимости с предыдущими версиями.

Элементы конструкции

    Проверка возвышения наружного рельса в файлах PKT элемента конструкции железной дороги

  • В Subassembly Composer для Autodesk Civil 3D 2019 выполняется процесс проверки надлежащего обновления геометрии в элементах конструкции железной дороги, когда геометрия зависит от объектов, для которых указан параметр ApplyAOR. Откройте созданные ранее файлы PKT элементов конструкции железной дороги, использующие возвышение наружного рельса, в Autodesk Subassembly Composer и обновите их при необходимости.

    Дополнительные сведения см. в разделах Проверка возвышения наружного рельса в Subassembly Composer и Определение возвышения наружного рельса для элемента конструкции.

Параметры листов в чертежах, созданных на основе файлов шаблонов чертежей (DWT)

    Выбор параметров листов в Autodesk Civil 3D 2019

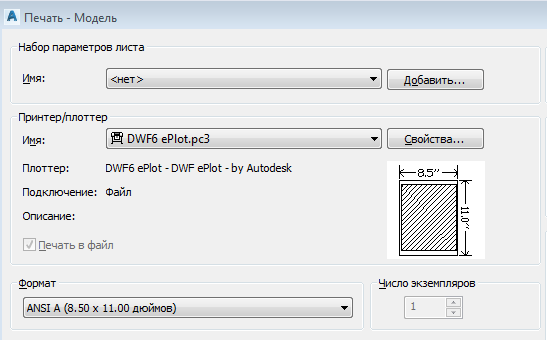

  • При открытии в Autodesk Civil 3D 2019 чертежей, созданных на основе файлов DWT из версий AutoCAD Civil 3D 2017 и AutoCAD Civil 3D 2018, по умолчанию параметры листа в диалоговом окне «Печать» могут содержать значение <Нет> и не сохранять имя после выбора другого набора параметров страницы из списка (значение <Нет> восстанавливается).

    Чтобы устранить эту проблему, необходимо повторно сохранить определения параметров листа в Autodesk Civil 3D 2019.

    1. Выберите вкладку Вывод панель Печать Диспетчер параметров листов, чтобы отобразить диалоговое окно Диспетчер параметров листов.
    2. Выберите нужные параметры листа.
    3. Нажмите «Изменить», чтобы отобразить диалоговое окно «Параметры листа», а затем нажмите «ОК».
    4. Повторите эту процедуру для каждого набора параметров листа, который требуется использовать.

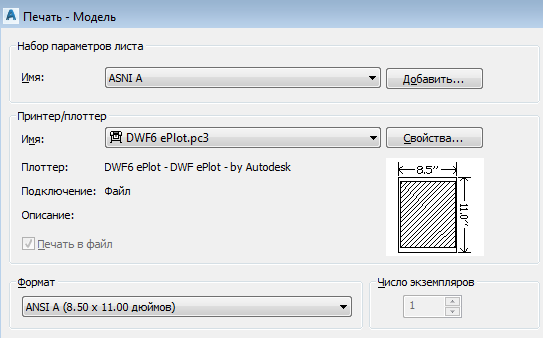

      Если после повторного сохранения параметров листа открыть диалоговое окно «Печать» и выбрать параметры листа, то они сохранятся.
