Новые возможности Autodesk® Civil 3D® 2019

Autodesk® Civil 3D® 2019 содержит следующие новые функции и усовершенствования:

Обновления в эффективности проектирования

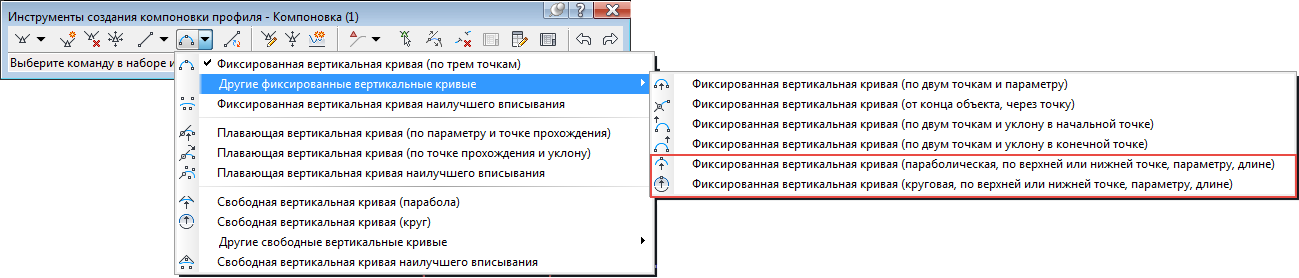

Создание фиксированной круговой или фиксированной параболической вертикальной кривой путем указания верхней или нижней точки. Дополнительные сведения см. в разделе Добавление фиксированных вертикальных кривых к профилям.

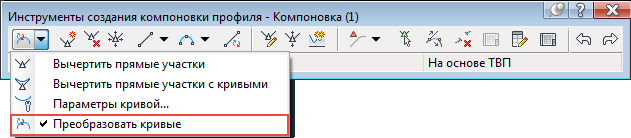

Прим.: Эти кривые не совместимы с предыдущей версией AutoCAD Civil 3D (2018). С помощью команды «Преобразовать кривые» можно преобразовывать фиксированные параболические кривые, чтобы сделать их совместимыми с AutoCAD Civil 3D 2018, но фиксированные круговые кривые не могут быть преобразованы.

Дополнительные сведения см. в разделе Изменение типа ограничения вертикальных кривых для совместимости с предыдущими версиями.
Новое свойство «Общая длина кривой» теперь включено в вид «Объекты профиля» и в диалоговое окно «Параметры компоновки профиля» при использовании вида на основании объекта в инструментах компоновки профиля. Это значение показывает общую длину вертикальной кривой.

Существующее свойство, «Длина», показывает длину рассчитанной части геометрии кривой, например, если вдоль кривых расположены прямые участки.
- Свойство «Общая длина кривой» доступно для всех вертикальных кривых.
- Свойство «Общая длина кривой» можно редактировать в случае с фиксированными круговыми и фиксированными параболическими вертикальными кривыми, созданными путем указания нижней или верхней точки.
Дополнительные сведения см. в разделе Диалоговое окно «Параметры компоновки профиля» и Вид «Объекты профиля».

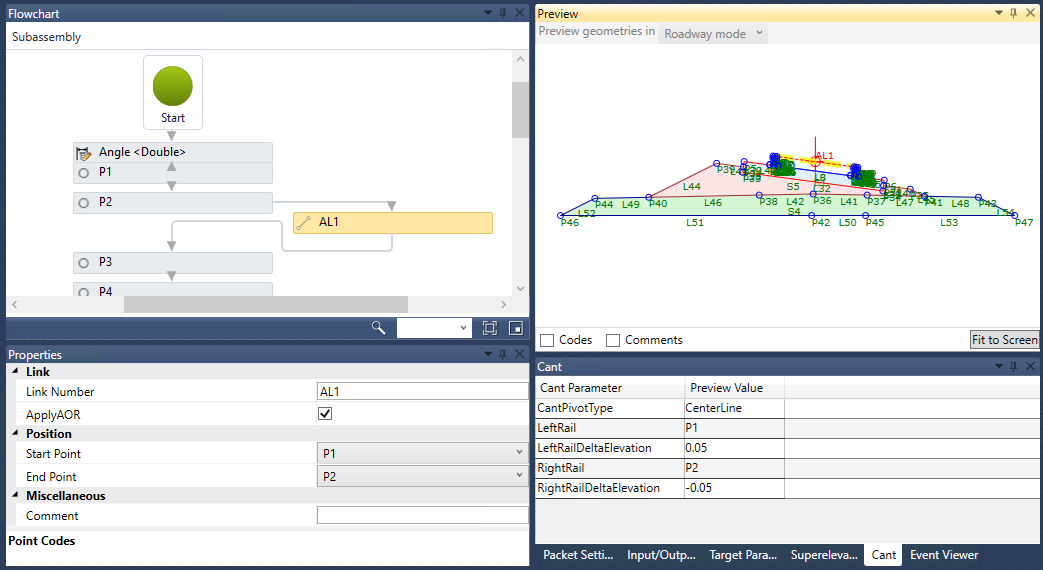

Теперь параметр ApplyAOR в Subassembly Composer следующим образом влияет на точки и звенья элементов конструкции железной дороги при их отображении на блок-схеме Subassembly Composer.
- Перед указанием параметра ApplyAOR для элемента в блок-схеме геометрия не корректируется при применении возвышения наружного рельса.
- После указания параметра ApplyAOR для элемента в блок-схеме геометрия, которая создается в прямой или опосредованной зависимости от элемента с определенным параметром ApplyAOR, корректируется при применении возвышения наружного рельса.
В результате можно добиться требуемого поведения возвышения наружного рельса, указав параметр ApplyAOR для одного звена (или нескольких звеньев) и сделав последующие точки и звенья на блок-схеме зависимыми от этого звена или звеньев.

В Subassembly Composer выполняется процесс проверки надлежащего обновления геометрии в элементах конструкции железной дороги, когда геометрия зависит от объектов, для которых указан параметр ApplyAOR. Откройте созданные ранее файлы PKT элементов конструкции железной дороги, использующие возвышение наружного рельса, в Autodesk Subassembly Composer для Autodesk Civil 3D 2019 и обновите их при необходимости.

Дополнительные сведения см. в разделах Проверка возвышения наружного рельса в Subassembly Composer и Определение возвышения наружного рельса для элемента конструкции.

Обновления, касающиеся эффективности работы

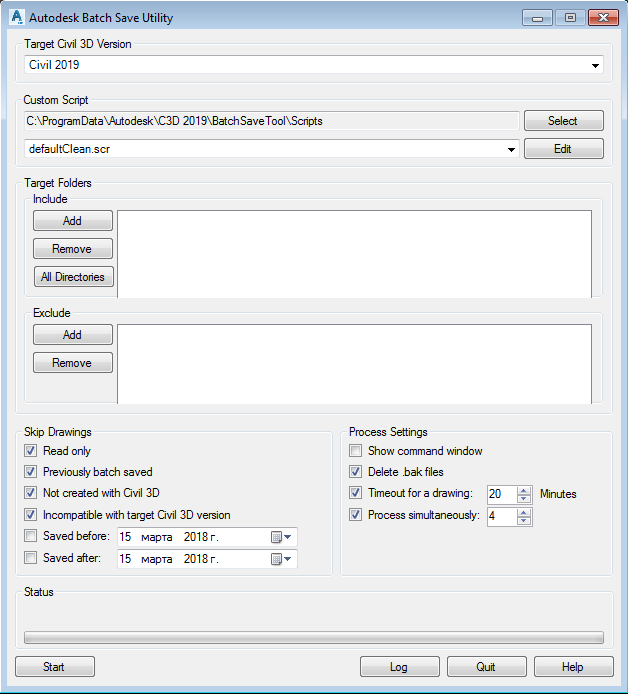

Открытие и сохранение нескольких файлов чертежей и шаблонов в указанной версии Civil 3D с помощью утилиты пакетного сохранения Autodesk. В пакетном режиме также можно запускать пользовательские сценарии. Дополнительные сведения см. в разделе Утилита пакетного сохранения Autodesk.

Обновления, касающиеся совместной работы и обмена данными

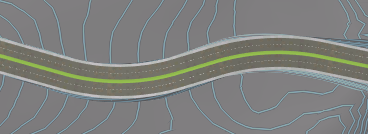

Можно создавать коридоры Autodesk Civil 3D из составных дорог Autodesk InfraWorks. При добавлении составных дорог в Autodesk Civil 3D создаются конструкции с использованием элементов конструкции в Autodesk Civil 3D, а также коридоры. Дополнительные сведения приведены в разделе Обмен данными между Autodesk Civil 3D и Autodesk InfraWorks.
Составная дорога InfraWorks Коридор Civil 3D
С помощью новой команды «Экспорт» в объектно-совместимом приложении AutoCAD можно экспортировать чертежи Autodesk Civil 3D и расчленять все объекты Autodesk Civil 3D.
Дополнительные сведения см. в разделе Экспорт чертежей Autodesk Civil 3D и расчленение объектов.

Интеграция выпусков Autodesk AutoCAD Civil 3D 2018 Update

Следующие возможности выпусков AutoCAD Civil 3D 2018 Update были интегрированы в Autodesk Civil 3D 2019. Дополнительные сведения см. разделах Новые возможности AutoCAD Civil 3D 2018.1 и Новые возможности AutoCAD Civil 3D 2018.2.

Обновления в эффективности проектирования

Моделирование, анализ и оптимизация коридоров, используемых при реконструкции, для проектов по реконструкции дорожного полотна. Дополнительную информацию см. в разделе Моделирование коридоров, используемых при реконструкции.
Укажите, следует ли использовать цели на той же стороне базовой линии, что и элемент конструкции, или на любой стороне базовой линии. Дополнительные сведения см. в разделе Диалоговое окно «Задайте ширину или целевой объект».
Восстановление соединений труб и колодцев в трубопроводной сети. Дополнительные сведения см. в разделе Восстановление соединений труб и колодцев в трубопроводных сетях.
Рисование фиксированных прямых участков профилей и размещение профилей слева направо либо справа налево с помощью команд «Фиксированный прямой участок (по двум точкам)», «Вычертить прямые участки» и «Вычертить прямые участки с кривыми». Подробные сведения приведены в разделе Создание профилей компоновки.
Создание вертикальных кривых в областях перехода поперечного уклона профилей для смещения. Подробные сведения приведены в разделе Создание профилей смещения.
Создание и редактирование железнодорожных стрелок и переездов с помощью команд Rail Turnouts and Crossings. Для доступа к этим командам перейдите на вкладку «Панель инструментов» в окне «Область инструментов».
Компоненты напорной трубопроводной сети, включенные в AutoCAD Civil 3D 2018.2 Update, включены в Autodesk Civil 3D 2019. Подробную информацию см. в разделе Новые возможности AutoCAD Civil 3D 2018.2.
Элементы конструкций, включенные в AutoCAD Civil 3D 2018.2 Update, включены в Autodesk Civil 3D 2019. Дополнительные сведения см. в разделе Справочник по элементам конструкций для элементов конструкций PKT Autodesk Civil 3D.
Прим.: Для доступа к этим элементам конструкций импортируйте их в инструментальную палитру. Более подробную информацию см. в разделе Добавление файлов PKT элемента конструкции в инструментальную палитру.

Обновления, касающиеся эффективности работы

Улучшенные возможности для работы с проекциями и переходами на видах сечения. Дополнительные сведения см. в разделе Работа с проекциями и пересечениями на видах сечения.
С помощью новых функций навигации можно выполнять зумирование до вида сечения от оси сечения и наоборот. Дополнительные сведения см. в разделе Переход между осями сечения и видами сечения.
Управление внешним видом пересечений 3D-тел, в которых используется параметр стиля <Сечение>, путем изменения свойств слоя 3D-тела. Дополнительные сведения см. в разделе Стили проекций и пересечений для видов сечения.
Изменение параметров стиля или отметки для набора объектов в диалоговом окне «Параметры отображения проекций и пересечений» и на вкладке «Проекции и пересечения» диалогового окна «Свойства вида сечения». Подробные сведения см. в разделах Диалоговое окно «Параметры отображения проекций и пересечений» и Вкладка «Проекции и пересечения» (диалоговое окно «Свойства вида сечения»).
Благодаря дополнительным функциям ссылочных шаблонов можно работать с настройками, стилями, слоями и другими компонентами. Дополнительные сведения см. в разделе Диалоговое окно «Управление связанными параметрами».
Отображение и скрытие символов переопределения меток на чертежах. Дополнительные сведения см. в разделе Отображение или скрытие символов переопределения меток.

Обновления, касающиеся совместной работы и обмена данными

Экспорт и импорт трасс, связанных с ними данных профилей и систем координат чертежа в формат/из формата Industry Foundation Class (IFC). Дополнительные сведения см. в разделе Экспорт в формат Industry Foundation Class (IFC).

Новые возможности Autodesk® AutoCAD® 2019

Общие виды используются для совместной работы над визуальным представлением модели или проекта в интерактивном режиме. Дополнительные сведения см. в разделе Общие виды.
С помощью команды DWG Compare можно отобразить различия между двумя чертежами. Дополнительные сведения см. в разделе Сравнение различий между чертежами.

Дополнительные сведения об этих и других новых возможностях AutoCAD см. в разделе Новые возможности AutoCAD 2019, видеоролике Обзор новых возможностей AutoCAD 2019 и разделе Справочник по новым командам и системным переменным AutoCAD справки по AutoCAD.
