Работа с общими аннотациями

С помощью команд для работы с общими аннотациями можно добавлять размеры, размеры отверстий и обозначения шероховатости поверхности в 3D-модели.

Новые возможности: 2018, 2018.1

Прежде чем приступать, необходимо задать единицы на вкладке «Стандарты» в разделе параметров процесса моделирования и выбрать нужный стандарт в раскрывающемся списке «Текущий стандарт» раздела «Аннотации».

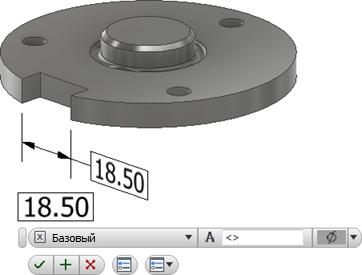

Нанесение или изменение размеров

1. Выберите на ленте вкладку «Аннотации» панель «Общие аннотации» Размеры .
2. Выберите геометрический объект для установки размеров.
3. Необязательно: выполните любое из следующих действий и затем щелкните, чтобы нанести размер.
   • Выберите параметр «Выбрать плоскость аннотации» в контекстном меню или используйте клавишу SHIFT и выберите альтернативную плоскость аннотации.
   • Выберите параметр «Выбрать следующую возможную плоскость» в контекстном меню или используйте клавишу ПРОБЕЛ для циклического перебора альтернативных плоскостей.
4. Щелкните раскрывающийся список на мини-панели инструментов и выберите размерный стиль (например, «Основные»).



5. При необходимости выполните одно из следующих действий.
   • Поместите курсор в поле значения, а затем добавьте к значению префикс или суффикс.
   • Для доступа к дополнительным параметрам нажмите кнопку «Изменить размер» на мини-панели инструментов, чтобы отобразить диалоговое окно, и внесите требуемые изменения.
6. Нажмите кнопку «ОК» для добавления размера.
7. Изменение размера
   • Выберите размер в области отображения или в обозревателе, щелкните правой кнопкой мыши и выберите в контекстном меню пункт «Правка».
   • Дважды щелкните размер в области отображения или в обозревателе.

   Измените значения размеров, а затем нажмите кнопку «OK».

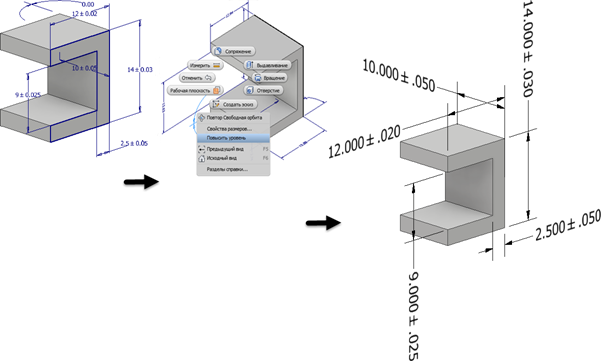

Извлечение существующих размеров

Включение существующих размеров в аннотации к модели

1. В обозревателе щелкните элемент правой кнопкой мыши и выберите в контекстном меню пункт «Показать размеры».
2. Щелкните любой видимый размер и выберите «Повысить уровень» в контекстном меню, чтобы создать 3D-аннотацию.

   Если размер модели содержит сведения о допуске, они будут включены в размер, уровень которого был повышен.

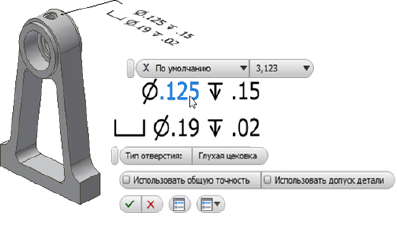

Добавление и редактирование размера отверстия или резьбы

1. Выберите на ленте вкладку «Аннотации» панель «Общие аннотации» Размер отверстия/резьбы .
2. Выберите отверстие.
3. Необязательно: выполните любое из следующих действий и затем щелкните для размещения размера отверстия.
   • Выберите параметр «Выровнять по геометрии» в контекстном меню, затем выберите ребро или ось для ориентации текста.
   • Выберите параметр «Выбрать плоскость аннотации» в контекстном меню или используйте клавишу SHIFT и выберите альтернативную плоскость аннотации.
   • Выберите параметр «Выбрать следующую возможную плоскость» в контекстном меню или используйте клавишу ПРОБЕЛ для циклического перебора альтернативных плоскостей.
4. При необходимости выполните одно из следующих действий.
   • Установите флажок «Использовать общую точность» или снимите его, а затем щелкните раскрывающийся список для изменения значения точности.
   • Установите флажок «Использовать допуск детали» или снимите его, а затем щелкните раскрывающийся список для изменения значения допуска.
   • Для доступа к дополнительным параметрам нажмите кнопку «Редактировать размер отверстия» на мини-панели инструментов, чтобы отобразить диалоговое окно, и внесите требуемые изменения.



5. Нажмите кнопку «ОК», чтобы добавить размер отверстия/резьбы.
6. Изменение размера отверстия/резьбы
   • Выберите размер отверстия/резьбы в области отображения или в обозревателе, щелкните правой кнопкой мыши и выберите в контекстном меню пункт «Правка».
   • Дважды щелкните размер отверстия/резьбы в области отображения или в обозревателе.

   Измените требуемые значения, затем нажмите кнопку «OK».

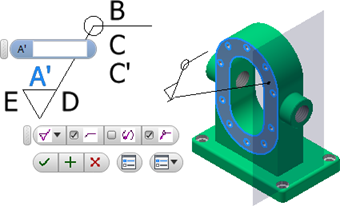

Добавление и редактирование обозначений шероховатости поверхности

По умолчанию обозначения шероховатости поверхности создаются в виде выноски с одним сегментом. Чтобы создать дополнительные сегменты выноски, запустите команду, щелкните правой кнопкой мыши и нажмите "Выноска с одним сегментом", чтобы отменить выбор этого параметра.

1. Выберите на ленте вкладку «Аннотации» панель «Общие аннотации» «Шероховатость» .
2. Выберите грань модели.
3. Необязательно: выполните любое из следующих действий и затем щелкните мышью, чтобы разместить обозначение шероховатости.
   • Выберите параметр «Выровнять по геометрии» в контекстном меню, затем выберите ребро или ось для ориентации текста.
   • Выберите параметр «Выбрать следующую возможную плоскость» в контекстном меню или используйте клавишу ПРОБЕЛ для циклического перебора альтернативных плоскостей.
4. При необходимости выполните одно из следующих действий.
   • Щелкните раскрывающийся список и выберите требуемое обозначение шероховатости поверхности.
   • Установите флажок «Добавить полку», «Одинаковая для части поверхностей» или «По контуру», чтобы изменить обозначение.
   • Для доступа к дополнительным параметрам и наборам параметров нажмите кнопку «Редактировать обозначение шероховатости поверхности» на мини-панели инструментов, чтобы отобразить диалоговое окно, и внесите требуемые изменения.



     Кнопка редактирования обозначения шероховатости поверхности находится здесь на мини-панели инструментов. Подробную информацию о наборах параметров см. в разделе Работа с наборами параметров.

5. Щелкните букву, чтобы активировать поле для ввода значения, добавьте требуемые конечные значения и нажмите кнопку «ОК», чтобы создать обозначение.
6. Изменение обозначения шероховатости поверхности
   • Выберите обозначение шероховатости поверхности в области отображения или в обозревателе, щелкните правой кнопкой мыши и выберите в контекстном меню пункт «Правка».
   • Дважды щелкните обозначение шероховатости поверхности в области отображения или в обозревателе.

   Измените требуемые значения, затем нажмите кнопку «OK».
