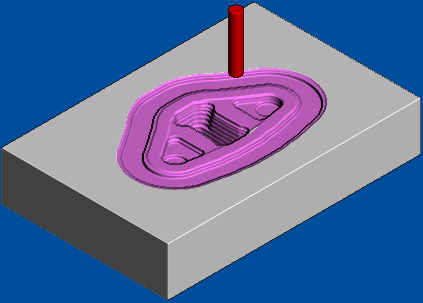

Категория 3D выборка в диалоге Стратегия обработки содержит основные стратегии для черновой обработки 3D компонента. Обычно PowerMill обрабатывает ряд слоев на заданных пользователем высотах. Инструмент опускается по Z на заданную высоту и выполняет полную выборку области (слоя) перед переходом на следующую высоту, чтобы повторить этот процесс.
Стратегии 3D выборки:
- Выборка углов используется для удаления оставшегося в углах материала.
- Выборка 3D модели позволяет выбирать между стилями выборки растром и смещением для удаления материала с модели.
- По профилю 3D модели создает траекторию, обходящую профиль модели на каждом Z слое.
- Выборка 3D модели - Доработка использует большой инструмент, чтобы поддерживать эффективное удаление материала, а затем - инструмент меньшего размера, чтобы избавиться от больших уступов и выполнить черновую обработку областей модели, до которых не мог добраться большой инструмент, такие как карманы и углы.
- По профилю 3D модели - Доработка использует инструмент большого диаметра для эффективного удаления большинства материала, а затем - малый инструмент для удаления больших уступов и черновой обработки участков профиля.
- Выборка погружением использует специальный инструмент, предназначенный для удаления больших объемов материала серией вертикальных врезаний в материал.
- Выборка слоя создает траектории выборки по границам, шаблонам, плоскостям и файлам DUCT изображений.
- Профиль слоя позволяет задавать траекторию обработки по профилю по границам, шаблонам, плоскостям и файлам DUCT изображений.
Общие вкладки описаны на страницах, посвященных стандартным стратегиям создания траекторий.
Подробности о диалоге Стратегия обработки смотрите в разделе Стратегии обработки.
