Отвод - стратегия

Страница Отвод контролирует движение от конца рабочего сегмента траектории, на котором происходит выход инструмента из материала.

Вы можете выбрать 2й вариант для Отвода, который используется, если 1й вариант создает зарезы.

Эта страница содержит следующее:

Выбор — выберите тип перемещения для использования перед каждым рабочим проходом.

Линейное движение — Введите длину, на которую нужно продлить Отвод после завершения рабочего хода. Расстояние — это длина линейного касательного перемещения между дугой и режущим участком траектории.

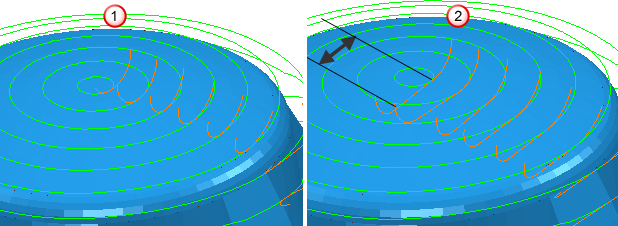

Отвод - Касательная дуга с Расстоянием - 0, Углом - 90 и Радиусом - 5.

Отвод — Касательная дуга, Расстояние — 10, Угол — 90, Радиус — 5.

Угол — Введите угол Отвода относительно сегмента траектории. Для дуг - это угол сектора. Для прямых - это ориентация относительно рабочего перемещения.

Прим.: Этот параметр доступен только для следующих вариантов выбора: Касательная дуга, Вертикальная дуга, Горизонтальная дуга, Горизонтальная дуга слева, Горизонтальная дуга справа и Прямо.

Радиус — Введите радиус для движения Отвода по дуге.

Прим.: Этот параметр доступен только для следующих вариантов выбора: Касательная дуга, Вертикальная дуга, Горизонтальная дуга, Горизонтальная дуга слева и Горизонтальная дуга справа.

Длина — Введите длину, на которую нужно продлить Отвод перед началом рабочего хода.

Прим.: Этот параметр доступен только для следующих вариантов выбора: Касательный, Горизонтальный и Прямо.

Параметры наклонного врезания — нажмите, чтобы открыть диалоговое окно Параметры отвода. Он определяет, как инструмент наклонно врезается в материал.

Прим.: Данная опция доступна только в том случае, если выбрана опция Выбор - Наклонно.

Применить ограничения — Выберите эту опцию, чтобы применить ограничения к переходам, а затем выберите ограничение из списка. При выборе ограничения из списка создается дополнительное поле, чтобы можно было применить больше ограничений. 1й вариант и 2й вариант переходов имеют не больше двух ограничений. Если выбрано больше одного ограничения, они все должны быть удовлетворены, чтобы переход был применен.

Чтобы применить ограничения:

Выберите тип ограничения из списка:

• Расстояние — Ограничение перехода задается его протяженностью.
• Наклон поверхности — Ограничение перехода задается углом наклона поверхности на обоих концах перехода.

Выберите опцию из списка, чтобы задать ограничение:

• — Ограничение удовлетворено, если параметр меньше заданного значения.
• — Ограничение удовлетворено, если параметр больше заданного значения.

Введите ограничивающее значение.

— Нажмите, чтобы скопировать значения параметров Подвода на страницу Отвод.

— Нажмите, чтобы скопировать значения параметров Отвода на страницу Подвод.

Проверка зарезов — выберите этот параметр, чтобы PowerMill проверял все подводы, отводы и переходы на наличие зарезов.
