Используйте опции на странице Продления, чтобы:
- Добавлять другой подвод в существующие подводы.
Эти опции недоступны для траекторий Vortex.
- Добавлять другой отвод в существующие отводы.
Продления подводов
Выбор — выберите тип перемещения, используемого для продленного подвода.
Линейное движение — Введите длину продления подвода, которое касательно дуге. Этот параметр доступен только для следующих вариантов выбора: Касательная дуга, Вертикальная дуга, Горизонтальная дуга, Горизонтальная дуга слева и Горизонтальная дуга справа.

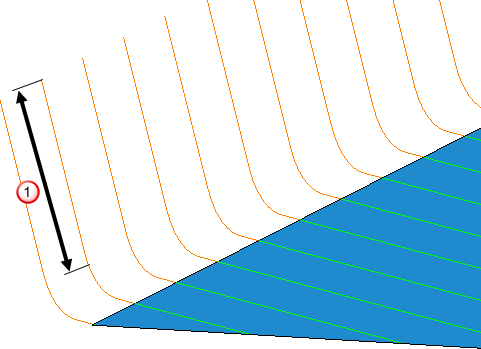

Продлением Вертикальной дуги является Линейное движение - 10 и Угол - 0. Подводы - Вертикальная дуга.
Угол — Введите угол продления подводов относительно последнего сегмента траектории. Этот параметр доступен только для следующих вариантов выбора: Касательная дуга, Вертикальная дуга, Горизонтальная дуга, Горизонтальная дуга слева, Горизонтальная дуга справа и Прямо.

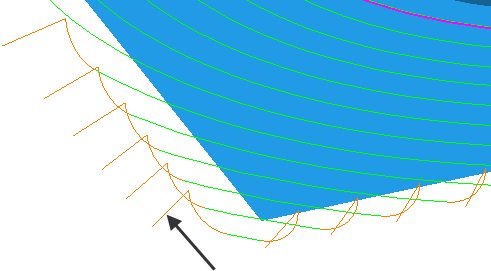

- Угол — 0
.
Продление - Прямо с Расстоянием - 10 и Углом - 0. Подводы/Отводы - Касательная дуга.

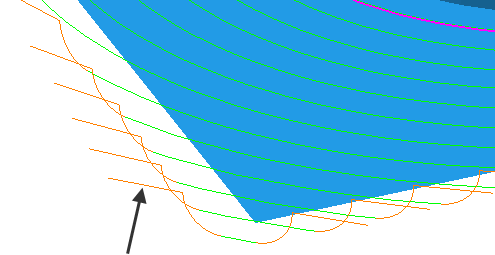

- Угол — 90.
Длина — Введите длину продления подвода. Этот параметр доступен только для следующих вариантов выбора: Касательный, Горизонтальный и Прямо.

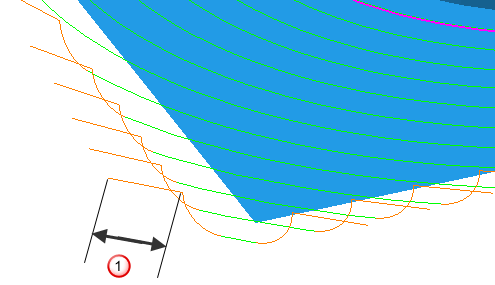

- Расстояние - 10.
Продление - Прямо с Расстоянием - 10 и Углом - 0. Подводы/Отводы - Касательная дуга.
Радиус — Введите радиус продления подвода. Этот параметр доступен только для следующих вариантов выбора: Касательная дуга, Вертикальная дуга, Горизонтальная дуга, Горизонтальная дуга слева и Горизонтальная дуга справа.
Продление отвода
Выбор — выберите тип перемещения, используемого для продленного отвода.
Линейное движение — Введите длину продления отвода, которое касательно дуге. Этот параметр доступен только для следующих вариантов выбора: Касательная дуга, Вертикальная дуга, Горизонтальная дуга, Горизонтальная дуга слева и Горизонтальная дуга справа.
Продлением Вертикальной дуги является Линейное движение - 10 и Угол - 0. Подводы - Вертикальная дуга.
Угол — Введите угол продления отводов относительно последнего сегмента траектории. Этот параметр доступен только для следующих вариантов выбора: Касательная дуга, Вертикальная дуга, Горизонтальная дуга, Горизонтальная дуга слева, Горизонтальная дуга справа и Прямо.
- Угол — 0.
Продление - Прямо с Расстоянием - 10 и Углом - 0. Подводы/Отводы - Касательная дуга.
- Угол — 90.
Длина — Введите длину продления отвода. Этот параметр доступен только для следующих вариантов выбора: Касательный, Горизонтальный и Прямо.
Расстояние - 10.
Продление - Прямо с Расстоянием - 10 и Углом - 0. Подводы/Отводы - Касательная дуга.
Радиус — Введите радиус продления подвода. Этот параметр доступен только для следующих вариантов выбора: Касательная дуга, Вертикальная дуга, Горизонтальная дуга, Горизонтальная дуга слева и Горизонтальная дуга справа.
Другие опции
Проверка зарезов — выберите этот параметр, чтобы PowerMill проверял все подводы, отводы и переходы на наличие зарезов.
— Нажмите, чтобы скопировать значения Продления подвода в значения Продления отвода.
— Нажмите, чтобы скопировать значения Продления отвода в значения Продления подвода.
