Вкладка Трансформация траектории

Преобразования траектории позволяют перемещать, поворачивать и зеркально отражать траекторию. Вы можете легко создавать сложные прямоугольные и дуговые массивы траекторий. PowerMill показывает предварительное изображение преобразования, которое позволяет провести быструю визуальную проверку перед трансформированием траектории.

Откройте вкладку Трансформация траектории, выбрав вкладку «Правка траектории» > панель «Правка» > «Трансформировать» или выбрав «Правка» > «Трансформировать» в контекстном меню отдельной траектории.

Прим.: Она похожа на вкладки Трансформация границы, Трансформация шаблона и Трансформация ЛСК.

Вкладка Трансформация траектории содержит следующее:

Панель Трансформировать

• Переместить — переносит траекторию по заданным координатам.
• Повернуть — поворачивает траекторию на заданный угол вокруг выбранной оси.
• Отразить — зеркально отражает траекторию относительно выбранной плоскости активной рабочей плоскости или относительно произвольной линии. Если активной ЛСК не задана, отражение выполняется относительно плоскостей глобальной СК.
• Массив — Нажмите, чтобы выполнить несколько Перемещений или Поворотов.



  Ориентация трансформации определяется главной рабочей плоскостью , или , заданной на панели инструментов Информация.

  Есть две вкладки:

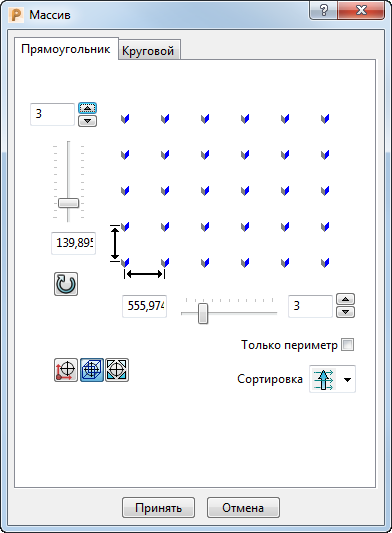

  • Прямоугольник — параметры похожи на использование параметра Переместить, но эта вкладка дает предварительный просмотр результата, а также больше гибкости и контроля.
  • Круговой — параметры похожи на использование параметра Повернуть, но эта вкладка дает предварительный просмотр результата, а также больше гибкости и контроля.
• Перенести в локальную СК — перемещает траекторию таким образом, чтобы она оказалась в том же месте относительно активной рабочей плоскости, как она была относительно глобальной СК.

  Изменит это:



  на это:

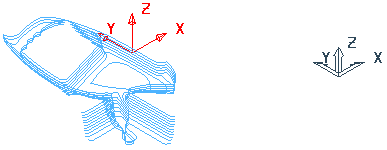

  Где - глобальная СК, а - локальная СК.

• Перенести в глобальную СК — переносит траекторию таким образом, чтобы она оказалась в том же месте относительно глобальной СК, как она была относительно активной рабочей плоскости.

  Изменит это:



  на это:



  Где - глобальная СК, а - локальная СК.

Панель Опции трансформации траектории

• Добавление траектории — Объединяет все трансформированные траектории в одну.

  Например, создание массива траектории с постоянной Z с именем CZ.

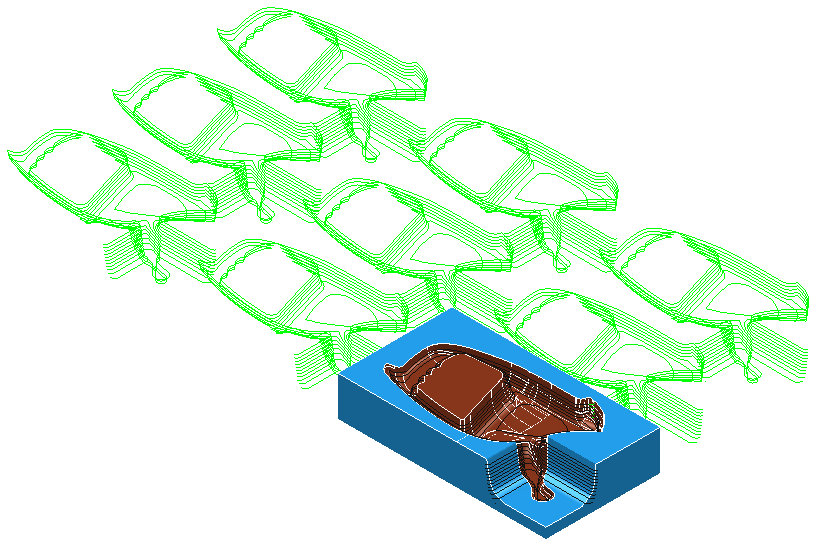

  Выбор вкладки «Трансформация траектории» > панель «Опции трансформации траектории» > «Добавить траектории» создает одну новую траекторию:





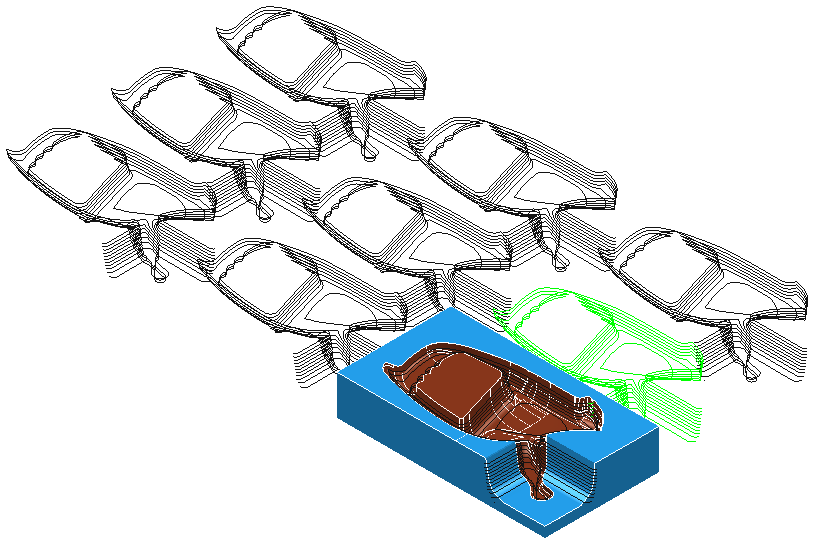

  Снятие выбора с вкладки «Трансформация траектории» > панель «Опции трансформации траектории» > «Добавить траектории» создает восемь новых траекторий:





• Порядок группы траекторий — Сохраняет исходный порядок траектории в Проводнике. Это опция по умолчанию.
Прим.: Эта опция доступна, только если не выбрана Добавить траектории.

• Порядок смены инструмента — упорядочивает траектории в Проводнике согласно их инструментам. Это сокращает количество смен инструмента.
Прим.: Эта опция доступна, только если не выбрана Добавить траектории.

Если выбрать Порядок группы траекторий и Порядок смены инструмента, траектории упорядочиваются по использованию инструмента внутри группы траекторий.

Панель История

• Отмена — Нажмите, чтобы вернуться к тому, что было до внесения последнего изменения.
• Повтор — Выберите, чтобы вернуть последнее отмененное действие.

Панель Готово

• Принять — Принимает и сохраняет все преобразования траектории.
• Отмена — Удаляет все преобразования траектории.
