Создание измерительного инструмента

Создание измерительного инструмента для использования в стратегиях измерения.

1. Перейдите на вкладку «Главная» > панель «Инструмент» > «Создать инструмент» > «Измерительная головка».
2. Введите имя измерительного инструмента.

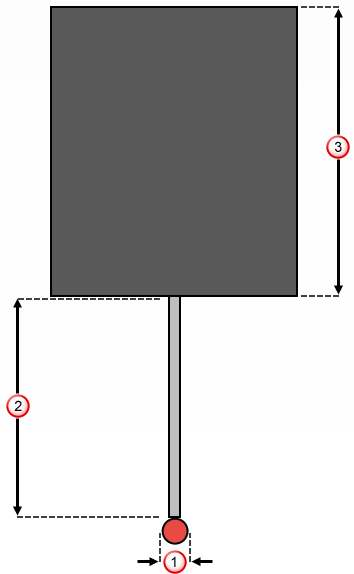

3. Укажите диаметр наконечника .
4. Перейдите на вкладку «Шток» и задайте геометрию штока .
Совет: Параметры на этой вкладке совпадают с параметрами, которые используются при создании хвостовиков для фрезерных инструментов.
5. Перейдите на вкладку «Корпус щупа» и укажите его геометрию .
   Совет: Параметры на этой вкладке совпадают с параметрами, которые используются при создании патронов для фрезерных инструментов.
6. Нажмите кнопку "Закрыть".
