В этом примере рассмотрено, как создать окружность и дугу с помощью вкладки Редактор кривых.
- Выберите вкладку «Редактор кривых» > панель «Создать» > «Окружности и дуги» > «Окружность». Появится панель инструментов Окружность, а изображение курсора изменится на окружность.
- Введите подходящий Радиус, такой как 10.
- В графическом окне укажите точку центра дуги.
- Выберите вкладку «Редактор кривых» > панель «Создать» > «Окружности и дуги» > «Дуга по центральной точке», чтобы открыть панель инструментов Дуга.
- Задайте начальную точку дуги (она задает радиус дуги). Изображение курсора изменится на дугу.
- Задайте конечную точку дуги.
- Нажмите

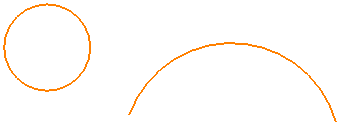

, чтобы закрыть панель инструментов Дуга. - Дуга и окружность созданы.
Подробности смотрите в разделах Создание дуги по трем точкам и Создание дуги по трем объектам.
