Чтобы открыть контекстное меню Линейно-дуговая кривая, когда отображена вкладка Редактор кривых, щелкните правой кнопкой по контуру, содержащему линии и дуги.
Эта меню содержит следующее:
- Изменить как сплайн — Конвертирует кривую в сплайн и редактирует ее как кривую Безье.
- Развернуть выбранные — Выберите, чтобы развернуть направление выбранных объектов.
- Удалить выбранные — Выберите, чтобы удалить выбранные объекты.
- Разбить выбранные — Выберите, чтобы разбить выбранные сегменты на отдельные кривые, которые использовались для их создания.
- Объединить соседние сегменты — Выберите, чтобы объединить все сегменты, соединяющиеся с указанным сегментом.
Редактор кривых объединяет сегменты, соединяющиеся с выбранным сегментом (с каждого конца). Затем редактор кривых объединяет сегменты, которые соединяются с этим новым полученным сегментом. Это продолжается до тех пор, пока слияния возможны. На разветвлении предпочтительным выбирается путь с минимальным отклонением.
- Вставить/Изменить скругления — нажмите, чтобы изменить скругления в контуре, содержащем дуги и прямые. Это оставляет дуги дугами и не конвертирует их в сплайн.
- Выбрать точку — выберите, чтобы открыть диалоговое окно Выбор точек, в котором можно выбрать точки, которые затем можно редактировать или удалять.
- Вставить точку — выберите, чтобы добавить точку между парой выбранных точек.
- Вставить точку сюда — Выберите, чтобы добавить точку там, где вы выбрали кривую. Это то же самое, что и выбор в диалоговом окне ««Инструменты» кривых» > панель «Точки» > «Вставить» и последующий выбор вкладки Рядом с точкой в диалоговом окне Вставить точки кривой.
- Удалить точки — Выберите, чтобы удалить выбранную точку.
В этом примере используется непрерывная линия, но функциональность работает точно также для кривых Безье или для линейно-дуговых кривых.
Изменит это:
На это:
- Пронумеровать точки — Нажмите, чтобы пронумеровать точки на выбранной кривой.
В этом примере используется непрерывная линия, но функциональность работает точно также для кривых Безье или для линейно-дуговых кривых.
- Отмена — Нажмите, чтобы вернуться к тому, что было до внесения последнего изменения.
- Повтор — Выберите, чтобы вернуть последнее отмененное действие.
- Выбрать все — Нажмите, чтобы выбрать все кривые.
- Обратить выбор — Нажмите, чтобы снять выбор с выбранных кривых и выбрать невыбранные кривые.
Изменит это:
на это:
- Выбрать замкнутые — Нажмите, чтобы выбрать все замкнутые кривые и отменить выбор незамкнутых.
- Отменить выбор — Нажмите, чтобы отменить выбор кривых.

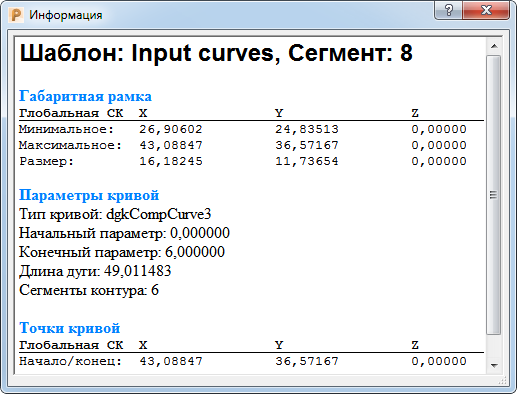

- Свойства — Выберите, чтобы показывает протяженность, тип и ключевые точки кривой.
«Шаблон» — показывает имя шаблона, в данном случае — Input curves.
Сегмент — Отображает свойства этого сегмента. В данном случае это первый сегмент.
