Используйте страницу Чистовая боком фрезы по кривым, чтобы создать траекторию обработки боком фрезы по двум каркасным кривым. PowerMill создает траекторию, которая режет боковой стенкой инструмента, в то время как инструмент следует вдоль двух кривых. Как и при обработке боком фрезы, эти две каркасные кривые должны формировать разворачиваемую поверхность. Подробности смотрите в разделе Обработка боком фрезы.
Ведущая кривая — Используйте эти параметры, чтобы задать, какая поверхность или набор поверхностей используется для создания режущих ходов.
- Верхняя кривая — Выберите верхнюю каркасную кривую.
- Нижняя кривая — Выберите нижнюю каркасную кривую.
- Сторона кривой — Выберите, какая сторона шаблона должна обрабатываться.
- левая сторона
- правая сторона

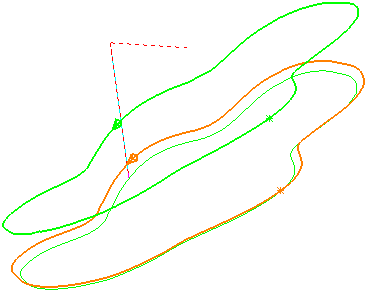

Сторона кривой - Слева:

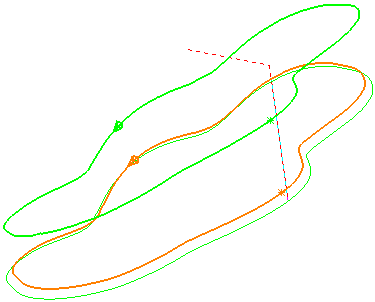

Сторона кривой - Справа:
- Точность отслеживания угла — Введите угловую точность, используемую для создания образующих между двумя каркасными кривыми. Она создает образующие, приводя верхние и нижние нормали в соответствие с угловой точностью. Это похоже на создание разворачиваемых поверхностей из двух кривых.
- Радиальное смещение — Введите зазор между инструментом и обрабатываемой поверхностью.

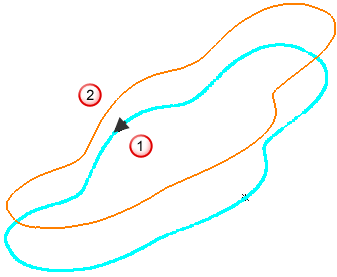

— Радиальное смещение: 0
— Радиальное смещение: 5

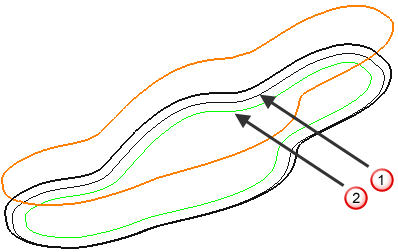

- Минимальный разворот — По мере того как траектория перемещается от одной поверхности к другой, может произойти изменение в направлении образующей. Так как инструмент выравнивается по направлению образующей, нужно задать расстояние, на котором инструмент может меняться с одного направления образующей на другое. Расстояние разворота измеряется как минимальное перемещение на любом краю поверхности (или расстояние, на котором находится ближайшая часть инструмента от противоположной части поверхности перед началом разворота). PowerMill автоматически увеличит Минимальное расстояние разворота, если заданное значение вызывает зарезы.
— Направление поверхности.
— Расстояние разворота.
- Разворот на краях — Выберите, чтобы разворот выполнялся только на краях плоскости. Когда не выбрано, разворот выполняется в любом месте.
Выбрать указанный шаблон — Нажмите, чтобы выбрать шаблон в графическом окне, а не по имени в списке Выбрать шаблон.
Выбрать указанный шаблон — Нажмите, чтобы выбрать шаблон в графическом окне, а не по имени в списке Выбрать шаблон.
Проверка зарезов — выберите этот параметр, чтобы PowerMill проверял траекторию на наличие зарезов, или отмените его выбор, чтобы выключить проверку зарезов.
Безопасное отклонение — Введите максимальное расстояние, измеряемое по нормали к поверхности, на которое может переместиться инструмент для поиска безопасного положения. Если этого коридора становится недостаточно, то инструмент отводится в направлении оси инструмента, чтобы избежать зарезания.
Допуск — Введите значение допуска, определяющее, насколько точно траектория следует контурам модели.
Направление резания — Выберите технологию фрезерования.
Выберите Направление резания из следующих:
- Попутное — Выберите для создания траекторий только с попутным фрезерованием, где это возможно. Инструмент находится слева от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Встречное — Выберите для создания траекторий, использующих только встречное фрезерование или фрезерование снизу вверх, где это возможно. Инструмент находится справа от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Любое — Выберите, чтобы создать траекторию, использующую как попутное, так и встречное фрезерование. Это минимизирует количество подъемов и перемещений инструмента.
Припуск — Введите толщину оставляемого на детали материала. Нажмите кнопку Припуск
, чтобы разделить поле Припуск на поля Радиальный припуск
и Осевой припуск
. Используется для задания отдельных значений радиального и осевого припуска. Разделение значений радиального и осевого припуска) рекомендуется для ортогональных деталей. Можно использовать отдельное значение припуска на деталях со скошенными стенками, но в этом случае будет сложнее спрогнозировать результаты.
Радиальный припуск — Введите радиальное смещение для инструмента. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на вертикальных стенках.
Осевой припуск — Введите смещение инструмента, но только в осевом направлении. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на горизонтальных гранях.
Переменный припуск — нажмите, чтобы открыть диалоговое окно Припуск компонента для задания припусков разных поверхностей.
Просмотр — Нажмите, чтобы создать быстрое предварительное отображение траектории проецирования.
Показать — Выберите, чтобы отобразить шаблон просмотра.
