Стратегия Чистовая боком фрезы по кривым создает траекторию обработки боком фрезы из двух каркасных кривых. PowerMill создает траекторию, которая режет боковой стенкой инструмента, в то время как инструмент следует вдоль двух кривых (верхняя и нижняя кривая). Как и при обработке боком фрезы, эти две каркасные кривые должны формировать разворачиваемую поверхность. Подробности смотрите в разделе Обработка боком фрезы.

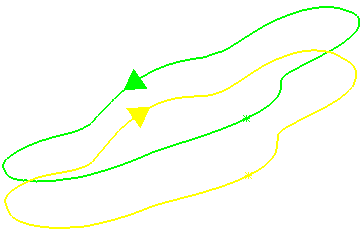

Для создания траектории обработки боком фрезы по кривым необходимо сначала создать Шаблон из каждой кривой. Важно показать маркеры на шаблонах, чтобы убедиться в их одинаковом направлении.
Если шаблоны направлены в разные стороны, необходимо выбрать один из них и в контекстном меню этого Шаблона выбрать «Правка» > «Развернуть выбранные»
Страницы, связанные со стратегией Чистовая боком фрезы по кривым:
- Чистовая боком фрезы по кривым — Это главная страница, на которой задается траектория обработки боком фрезы по кривым.
- Положение — параметры для задания положения траектории.
- Предотвращение зарезов — параметры, определяющие, что происходит с траекторией обработки боком фрезы, когда поверхность мешает обработке в самом нижнем положении.
- Многопроходная обработка — параметры, позволяющие выполнять несколько проходов вниз по оси инструмента.
- Высокоскоростная (HSM) — параметры для улучшения плавности траектории.
- Автоматическая проверка — параметры автоматической проверки траектории при ее вычислении.
Остальные страницы являются страницами стратегии управления созданием траекторий.
