Используйте страницу Выборка по кривой, чтобы создать простую черновую 2.5D траекторию обработки растром, смещением или Vortex.
Определение кривой задает кривые, ограничивая область, которую нужно обработать, и добавляет свойства обработки для этих кривых.
Создать шаблон — Нажмите, чтобы создать новый пустой шаблон.
Выбранный шаблон — Выберите шаблон из списка. Если имя не отображается или выбрано
, значит, нет выбранного шаблона. В этом списке отображаются имена всех доступных в проекте шаблонов. После выбора шаблона область обработки автоматически закрашивается.
Если закрашенная область — не то, что нужно было обработать, используйте кнопку Свойства обработки 2D-кривых
, чтобы настроить условия обработки.
Редактор кривых — нажмите, чтобы открыть вкладку Редактор кривых, которая позволяет создавать и редактировать шаблоны. Предполагается, что кривые сначала извлекаются из модели, а затем редактируются, чтобы получить точно такой шаблон, какой необходим.
Выбрать указанный шаблон — Нажмите, чтобы выбрать шаблон в графическом окне, а не по имени в списке Выбрать шаблон.
Нажатие на открывает вкладку Укажите объект. Выберите шаблон в графическом окне, чтобы закрыть вкладку Укажите шаблон и показать шаблон в поле Выбранный шаблон.
Набрать кривые — Нажмите, чтобы скопировать выбранные кривые в шаблон. Это дает мощное и быстрое средство извлечения геометрии кривой из модели поверхности и копирования ее в активный шаблон или границу. Подробности смотрите в разделе Пример набора кривых.
- какие участки кривой подлежат обработке
- с какой стороны обрабатывается кривая
- стратегию обработки.
Положение — Выберите опцию, чтобы задать, какая часть инструмента следует по кривой.
Центр — Центр инструмента следует вдоль кривой.
Контакт — Точка контакта инструмента следует вдоль кривой.

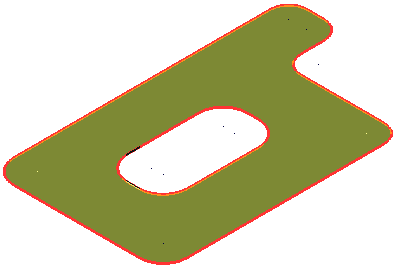

Нижний предел — Введите или выберите высоту обработки. Все кривые обрабатываются на одной высоте Z.
Или введите значение в поле Z дна, или выберите
и щелкните по кривой на соответствующей Z высоте в графическом окне.

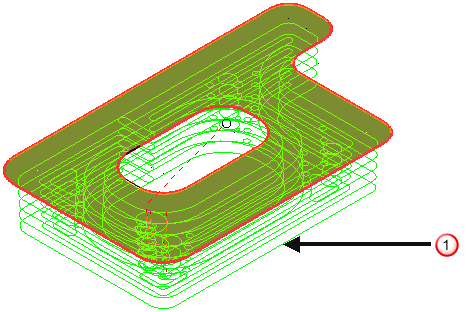

Траектория выборки начинается на Z высоте шаблона и осуществляет послойное удаление материала вниз по детали с заданным Шагом по Z, пока не достигнет Z дна
.
Стиль — Выберите стиль (растр, смещение или Vortex), использующийся для выборки материала внутри контуров на каждом из слоев черновой обработки.

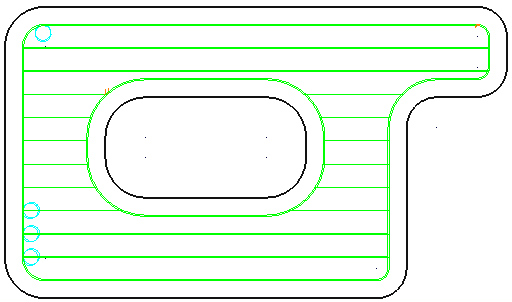

- Растр — Он содержит параллельные прямолинейные перемещения в плоскости X - Y.

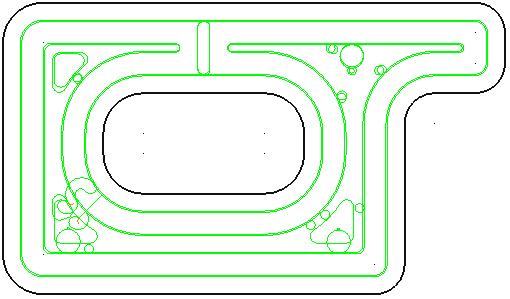

- Смещение — Вычищает область контурами, полученными повторяющимся смещением исходного слоя до тех пор, пока такое смещение возможно.

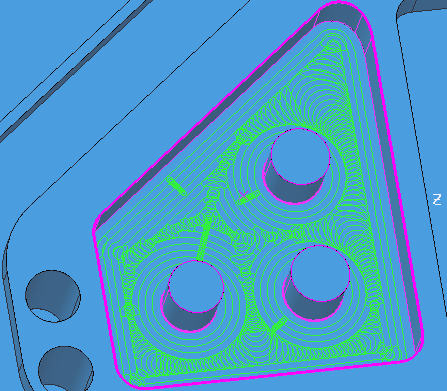

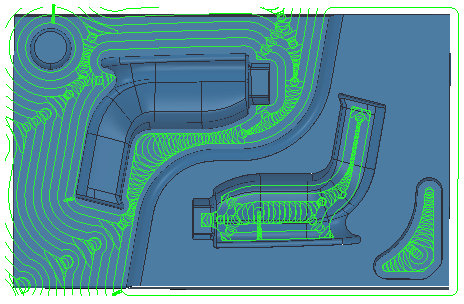

- Vortex — Создает траекторию смещения, которая никогда не превышает максимальный угол контакта инструмента для оптимальной обработки. Когда инструмент подходит к максимальному углу контакта, для оптимальной обработки траектория изменяется на трохоидальную, чтобы избежать перегрузки инструмента.
Модель:
Группа элементов:
Прим.: Траектории Vortex - это 3-осевые траектории, то есть с вертикальной осью инструмента.
Допуск — Введите значение допуска, определяющее, насколько точно траектория следует контурам модели.
Направление резания — Выберите технологию фрезерования.
Выберите Направление резания из следующих:
- Попутное — Выберите для создания траекторий только с попутным фрезерованием, где это возможно. Инструмент находится слева от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Встречное — Выберите для создания траекторий, использующих только встречное фрезерование или фрезерование снизу вверх, где это возможно. Инструмент находится справа от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Любое — Выберите, чтобы создать траекторию, использующую как попутное, так и встречное фрезерование. Это минимизирует количество подъемов и перемещений инструмента.

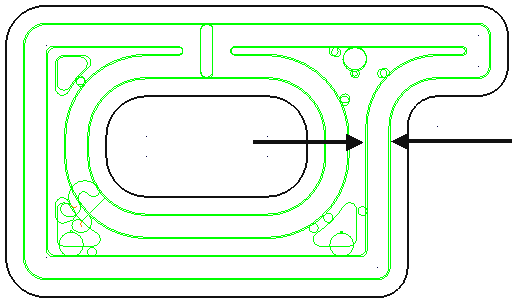

Припуск кривой — Введите смещение кривой. Это припуск для кривой, а не для модели.
Шаг — Введите расстояние между соседними проходами выборки на отдельной Z высоте.
Копировать из Ае инструмента — Нажмите, чтобы загрузить радиальный шаг обработки из режимов резания активного инструмента. Радиальный шаг обработки измеряется перпендикулярно оси инструмента.
.
Доработка — выберите, чтобы активировать страницу Доработка. Страница Доработка позволяет использовать инструмент большого диаметра для удаления основного объема материала, а затем инструмент маленького диаметра, чтобы обработать участки модели, которые не мог достичь предыдущий инструмент, такие как карманы и углы. Инструмент меньшего диаметра обрабатывает только те места, которые были недоступны для исходного инструмента.
