Используйте страницу Фрезерование фасок, чтобы задать инструмент для снятия фасок и параметры для стратегии обработки фасок.
Определение кривой задает кривые, которые нужно обработать, и добавляет свойства обработки для этих кривых.
Создать шаблон — Нажмите, чтобы создать новый пустой шаблон.
Выбранный шаблон — Выберите шаблон из списка. Если имя не отображается или выбрано
, значит, нет выбранного шаблона. В этом списке отображаются имена всех доступных в проекте шаблонов.
Выбрать указанный шаблон — Нажмите, чтобы выбрать шаблон в графическом окне, а не по имени в списке Выбрать шаблон.
Нажатие на открывает вкладку Укажите объект. Выберите шаблон в графическом окне, чтобы закрыть вкладку Укажите шаблон и показать шаблон в поле Выбранный шаблон.
Набрать кривые — Нажмите, чтобы скопировать выбранные кривые в шаблон. Это дает мощное и быстрое средство извлечения геометрии кривой из модели поверхности и копирования ее в активный шаблон или границу. Подробности смотрите в разделе Пример набора кривых.
Изменить обрабатываемые части
— задает:
- какие участки кривой подлежат обработке
- с какой стороны обрабатывается кривая
- стратегию обработки.

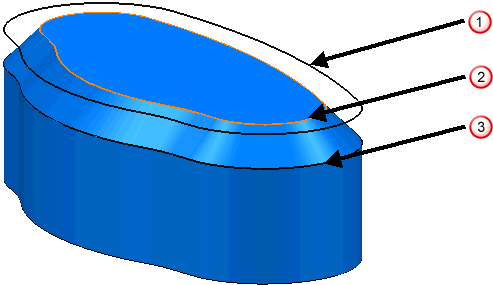

Положение — Выберите опцию, которая задает положение шаблона относительно фаски.
—
Угол — помещает шаблон в угол фаски.
—
Верх — помещает шаблон на верхний край фаски.
—
Низ — помещает шаблон на нижний край фаски.
Допуск — Введите значение допуска, определяющее, насколько точно траектория следует шаблону.
Направление резания — Выберите технологию фрезерования.
Выберите Направление резания из следующих:
- Попутное — Выберите для создания траекторий только с попутным фрезерованием, где это возможно. Инструмент находится слева от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Встречное — Выберите для создания траекторий, использующих только встречное фрезерование или фрезерование снизу вверх, где это возможно. Инструмент находится справа от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Любое — Выберите, чтобы создать траекторию, использующую как попутное, так и встречное фрезерование. Это минимизирует количество подъемов и перемещений инструмента.

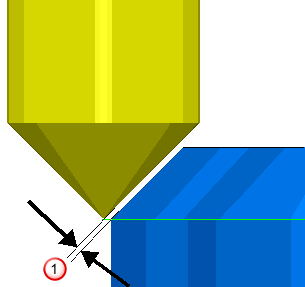

Припуск кривой — Введите расстояние от инструмента до фаски, измеряемое по нормали к плоскости фаски.
— Припуск кривой
, который задается как припуск на модели и используется для проверки зарезов.

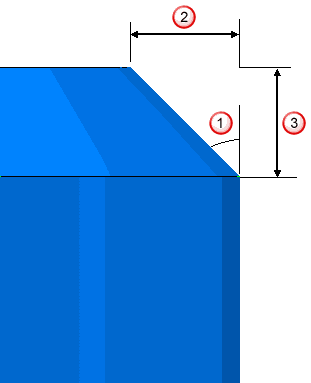

Определение фаски
— Угол фаски
— Ширина фаски
— Глубина фаски
Как задается угол — Выберите метод задания угла фаски.
Инструмент — Угол фаски обеспечивается углом заточки инструмента.
45
— угол фаски равен 45.
Угол — Поле Угол фаски определяет угол фаски.
Ширина/Глубина — Значения, заданные в полях Ширина и Глубина определяют угол фаски.
Угол фаски — Введите угол фаски. Этот параметр доступен, только если в меню Как задается угол выбран Угол. Если выбрать любую другую опцию, это поле отображает реальный угол фаски, но вы не можете изменить это значение.
Ширина — Введите ширину фаски. Это значение вычисляется автоматически, если заданы Угол и Глубина.
Глубина — Введите глубину фаски. Это значение вычисляется автоматически, если заданы Угол и Ширина.
Положение инструмента — Выберите положение инструмента относительно фаски.

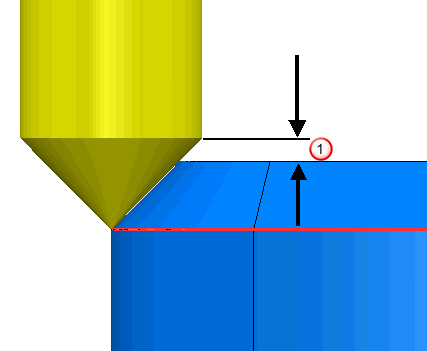

Расстояние сверху — Расстояние от верхней точки режущей кромки инструмента до верхнего края поверхности фаски.
— Расстояние сверху

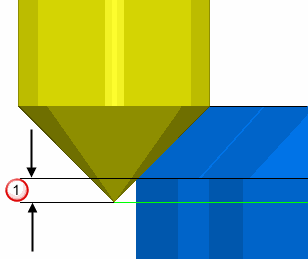

Расстояние снизу — Расстояние от нижней точки режущей кромки инструмента до нижнего края поверхности фаски.
— Расстояние снизу
Рабочий диаметр — Эффективный диаметр инструмента в точке контакта с нижней точкой поверхности фаски.
— Рабочий диаметр
