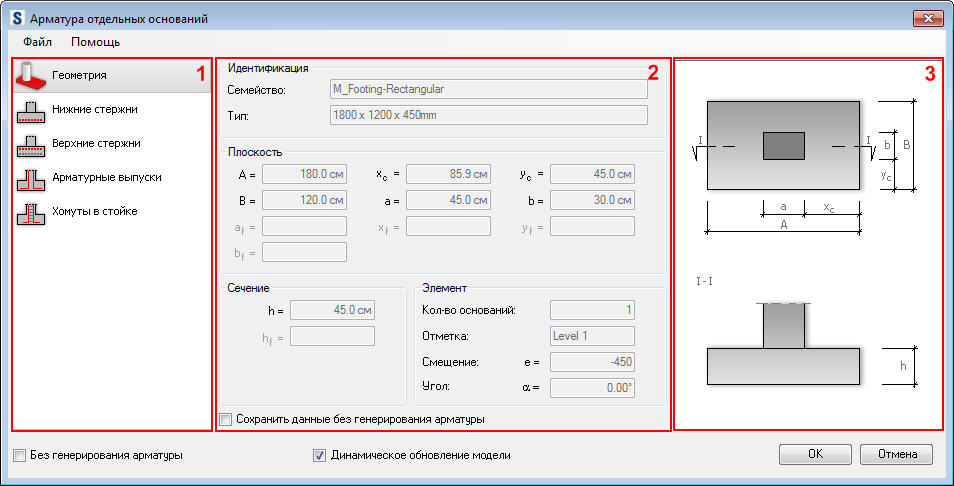

Диалоговое окно для генерирования арматуры отдельных фундаментов состоит из трех частей:
- Слева расположены закладки, на которых выбираются компоненты арматуры отдельного фундамента:
- В центре определяют характеристики отдельного фундамента и арматуры (которые зависят от того, в какой закладке находиться).
- Справа отображается определяемый железобетонный отдельный фундамент и генерируемая арматура.
В нижней части диалогового окна доступно два параметра:
- Без генерирования арматуры. Этот параметр доступен только в том случае, если не создана типовая арматура (т.е. арматура, которая создается с использованием параметров на вкладках расширения), а в железобетонном элементе существует другой тип армирования (например, сборные элементы). Если этот параметр включен, типовая арматура не генерируется. При отключении этого параметра выполняется генерирование типовой арматуры.
- Динамическое обновление модели. Включение этого параметра позволяет обновлять данные модуля в соответствии с моделью Revit.
При изменении геометрии соприкасающихся элементов выполняется запуск Extension и регенерация армирования для включения изменений.
Можно снять этот флажок для следующих вариантов:
- Один элемент (после запуска Extension можно снять этот флажок в нижней части диалогового окна).
- Все элементы данного типа в проекте, например, все балки (в параметрах настройки Extensions).
- Все типы элементов (в параметрах настройки Extensions).
Динамическое обновление модели по умолчанию используется для проекта в целом и всех поддерживаемых элементов.
При открытии файла, созданного в версии 2012 или ниже, этот параметр работает следующим образом:
- Флажок снят для существующих элементов, которые были армированы с помощью Extension (можно установить флажок при изменении армирования с помощью Extension).
- Флажок установлен по умолчанию для новых элементов.
Прим.: Этот параметр доступен только в том случае, если модуль был запущен в Revit.
