Экспорт стен, несущих перекрытий, полов и элементов, не несущих нагрузки

Стены, несущие перекрытия и все элементы, не несущие нагрузки, экспортируются в AutoCAD Architecture как элементы произвольной формы.

Формы могут быть преобразованы в следующие объекты в AutoCAD Architecture.

• Стены
• 3D тела AutoCAD
• Несущие перекрытия
• Крыши
• Пространства

Стены, двери и окна

В AutoCAD Architecture можно экспортировать несущие и архитектурные стены. Стены преобразуются в формообразующие элементы произвольной формы, для которых возможно преобразование в стены AutoCAD Architecture. Окна и двери в стене экспортируются как простые проемы, в которые могут быть вставлены окна и двери AutoCAD Architecture. Физическое представление окна или двери также экспортируется как экземпляр блока AutoCAD.

Пример

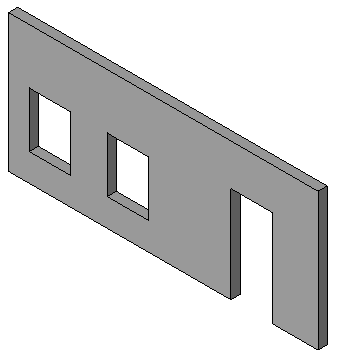

Стена с проемами в Revit

Формообразующий элемент AutoCAD Architecture, преобразованный в стену с проемами

Несущие перекрытия, полы и фундаменты

Несущие перекрытия, полы и фундаменты в Revit могут экспортироваться в AutoCAD Architecture как произвольные формы.

Важное замечание: При первом экспорте в приложение AutoCAD Architecture необходимо выполнить следующие действия:

В разделе «Экспорт» файла Revit.ini добавьте ключ ExportACAObjects и установите для него значение «1».

Экспорт элементов в AutoCAD Architecture

1. Создайте в Revit стены, несущие перекрытия и другие элементы, не несущие нагрузки.
2. Выберите вкладку «Файл» «Экспорт»«Форматы САПР» («Файлы DWG»).
3. В диалоговом окне «Экспорт DWG» в разделе «Выберите настройки экспорта» нажмите («Изменить параметры экспорта»).
4. Установите необходимые параметры экспорта на других вкладках и нажмите кнопку «ОК».
5. В диалоговом окне «Экспорт DWG» в списке «Экспорт» выберите <Набор видов/листов в сеансе>.
6. Выберите 3D вид для экспорта. См. раздел Наборы видов/листов для экспорта.
7. Нажмите кнопку «Далее».
8. В диалоговом окне «Экспорт в форматы САПР» убедитесь, что в списке «Тип файлов» выбран тип «Файлы DWG AutoCAD (*.dwg)».
9. Нажмите кнопку «ОК».

   Выбранный вид экспортируется как файл DWG.

10. Чтобы открыть экспортированный чертеж в AutoCAD Architecture, выполните следующие действия:
    • Запустите AutoCAD Architecture.
    • Выберите «Открыть»«Чертеж» и откройте экспортированный DWG-файл.

      При необходимости можно в AutoCAD Architecture изменить полученные формообразующие элементы или преобразовать их в стены, несущие перекрытия, скаты крыши, пространства или 3D тела AutoCAD. Подробные сведения приведены в справочной системе AutoCAD Architecture.
