Экспорт элементов несущих конструкций

Колонны, балки и раскосы Revitможно экспортировать в приложение AutoCAD Architecture, в котором каждый элемент преобразуется в соответствующий тип несущих элементов AutoCAD Architecture.

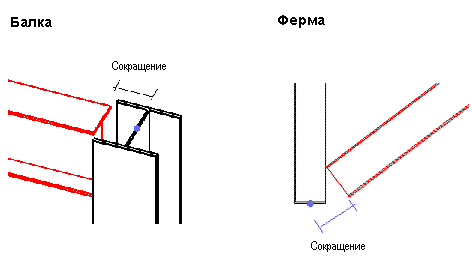

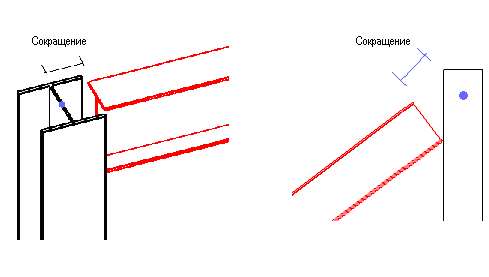

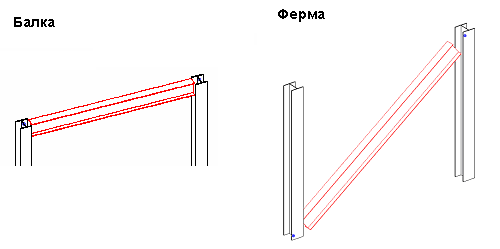

Профиль и кривая экспортируются без сокращений расстояний (см. раздел Сокращение), вырезов, отверстий и других изменений подобного рода. В тех случаях, при которых неизменный профиль отсутствует, вместо несущего элемента создается форма AutoCAD Architecture. Для каждого типа семейства, экспортируемого из Revit, создается пользовательский стиль AutoCAD Architecture, который назначается несущему элементу. Объекты одного типа семейства будут иметь идентичный стиль в Revit и AutoCAD Architecture.

Прим.: Профили семейств Revit не будут сопоставляться со стандартными профилями элементов AutoCAD Architecture.

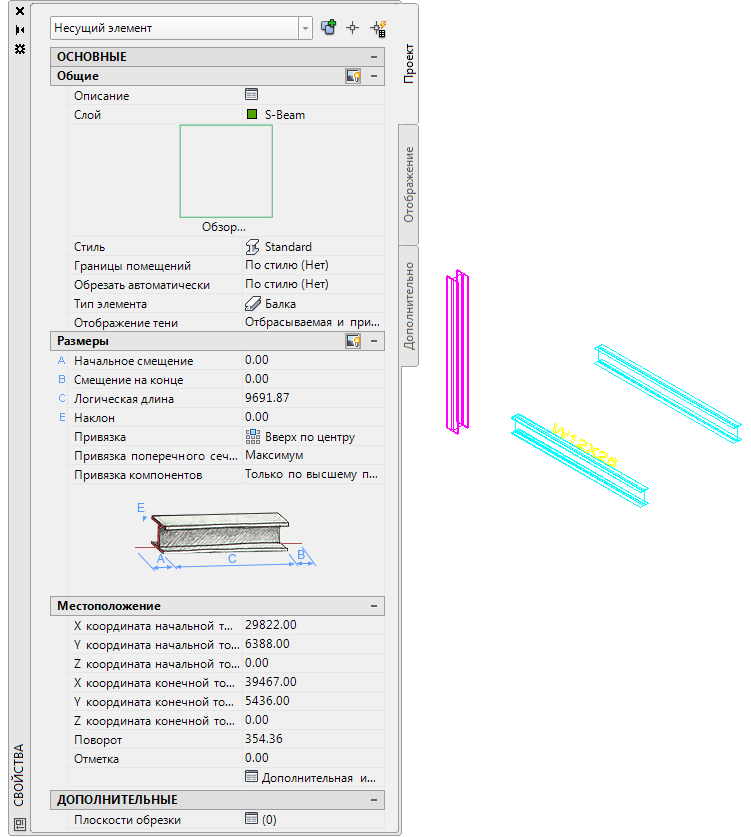

Свойства AutoCAD Architecture формируются на основе свойств Revit, как показано в следующей таблице.

Свойство AutoCAD Architecture	Свойство Revit
Описание	Комментарии (Данные изготовителя)
Слой	Файл соответствия слоев Revit. Для получения дополнительных сведений см. разделы Слои для экспорта в DWG/DXF и Уровни для экспорта в DGN.
Стиль	Type
Тип элемента (балка/раскос/колонна)	Тип объекта Revit
Смещение в начале	Балки/раскосы: степень разрыва для начальной точки автоматически рассчитывается средствами Revit. Колонны: Смещение снизу
Смещение в конце	Балки/раскосы: степень разрыва для конечной точки автоматически рассчитывается средствами Revit. Колонны: Смещение сверху
Логическая длина	Балки/Раскосы: Длина Колонны: параметр не используется
Угол поворота	0 (значение по умолчанию)
Привязка	Балки/Колонны: сверху по центру (значение по умолчанию) Раскос: посередине по центру (значение по умолчанию)
Привязка по габаритным размерам	Да (значение по умолчанию)
X/Y/Z координата начальной точки	Координаты X/Y/Z начальной точки кривой
X/Y/Z координата конечной точки	Координаты X/Y/Z конечной точки кривой
Поворот	Балки/Раскосы: Угол Колонны: ориентация колонны в глобальной системе координат
Отметка	соответствующее свойство отсутствует; рассчитывается приложением AutoCAD Architecture на основе координат X/Y/Z кривой
Дополнительная информация (Расположение)	соответствующее свойство отсутствует
Плоскости обрезки	соответствующее свойство отсутствует
Гиперссылка	соответствующее свойство отсутствует
Примечания	соответствующее свойство отсутствует
Справочные документы	соответствующее свойство отсутствует

Важное замечание: При первом экспорте в приложение AutoCAD Architecture необходимо выполнить следующие действия:

В разделе «Экспорт» файла Revit.ini добавьте ключ ExportACAObjects и установите для него значение «1».

Экспорт элементов несущих конструкций Revit в приложение AutoCAD Architecture

1. Создайте несущие элементы в Revit.
2. Выберите вкладку «Файл» «Экспорт»«Форматы САПР» («Файлы DWG»).
3. В диалоговом окне «Экспорт DWG» в разделе «Выберите настройки экспорта» нажмите («Изменить параметры экспорта»).
4. В диалоговом окне «Параметры экспорта DWG/DWF» выберите вкладку «Тела».
5. Выберите параметр «Экспортировать как объекты AutoCAD Architecture и AutoCAD MEP».
6. Для параметра «Привязка» выберите «Объекты или геометрия AutoCAD Architecture».

   Если экспортируемый несущий элемент Revit не является простым элементом выдавливания (например, содержит врезку, вырезы, отверстия или его форма была изменена в результате подчистки соединений в бетонных элементах), можно выбрать создание объекта AutoCAD Architecture, который будет выглядеть приблизительно так, как несущий элемент Revit. В этом случае выберите «Объекты AutoCAD Architecture».

   Если требуется сохранить точную геометрию несущего элемента Revit и создать форму AutoCAD Architecture, выберите «Геометрия».

   Прим.: Можно настроить семейства несущих элементов на постоянный экспорт в виде геометрии. Откройте или начните создание семейства несущих элементов в редакторе семейств. Выберите вкладку «Создание»панель «Свойства» («Категория и параметры семейства»). Установите флажок параметра «Всегда экспортировать в виде геометрии» и нажмите «ОК».
7. Установите необходимые параметры экспорта на других вкладках и нажмите кнопку «ОК».
8. В диалоговом окне «Экспорт DWG» в списке «Экспорт» выберите <Набор видов/листов в сеансе>.
9. Выберите 3D вид для экспорта. См. раздел Наборы видов/листов для экспорта.
10. Нажмите кнопку «Далее».
11. В диалоговом окне «Экспорт в форматы САПР» убедитесь, что в списке «Тип файлов» выбран тип «Файлы DWG AutoCAD (*.dwg)».
12. Нажмите кнопку «ОК».

    Выбранный вид экспортируется как файл DWG.

13. Чтобы открыть экспортированный чертеж в AutoCAD Architecture, выполните следующие действия:
    • Запустите AutoCAD Architecture.
    • Выберите «Открыть»«Чертеж» и откройте экспортированный DWG-файл.


      При необходимости можно изменить несущие элементы в AutoCAD Architecture. Дополнительные сведения см. в разделе «Несущие элементы» справочной системы AutoCAD Architecture.
