Изменение службы для элементов базы данных производителя в Revit

Можно изменить службу для элемента базы данных производителя, для которого используется та же служба, что и для ранее выбранной детали, или же другой шаблон и спецификация.

С помощью команды «Изменить службу» можно изменить службу базы данных производителя для целой сети или ее части. Можно выбрать службу, для которой используется шаблон службы и спецификация, отличающиеся от используемых для ранее выбранной детали.

1. В области рисования выберите участок трубопровода, воздуховода или герметизации электрооборудования.
2. Выберите вкладку «Изменить | Трубопровод, воздуховод или герметизация из базы данных производителя MEP»панель «Изменить» («Изменить службу»).

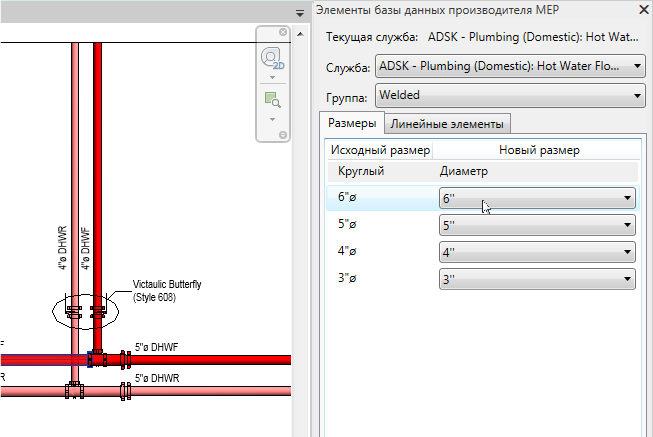

   На палитре «Элементы базы данных производителя MEP» отображается информация о службе и размерах для выбранного трубопровода, воздуховода или элемента герметизации.


   Совет: Если палитра «Элементы базы данных производителя MEP» активна, нажмите клавишу TAB для быстрого перемещения между полями размеров.

   При наведении указателя мыши на размер элемента на палитре «Элементы базы данных производителя MEP», в области рисования выделяется соответствующий трубопровод, воздуховод или элемент герметизации.

3. На палитре «Элементы базы данных производителя MEP» выберите другую службу в списке загруженных служб. Чтобы выбрать другую группу фитингов, щелкните раскрывающийся список «Группа». В списке указаны только группы, содержащие прямые шаблоны. Например, для воздуховодов может потребоваться изменить группу, выбрав вместо значения «Прямоугольный» значение «Круглый покупной».
4. На вкладке «Размеры» задайте новые размеры.

   Для шаблонных элементов вроде заводского прямоугольного воздуховода введите значение ширины и глубины. Для деталей из каталога, например покупной круглый трубопровод или воздуховод, выберите значение в раскрывающемся списке.

5. На вкладке «Линейные фитинги» задайте сопоставление для новых фитингов — обычно это клапаны и демпферы.

   Прим.: Изменение размера может повлиять на тип используемого фитинга. Если на вкладке «Фитинги» отображается красный восклицательный знак, следует выбрать фитинг для замены одного или нескольких исходных фитингов.
6. Изменив размеры, нажмите кнопку «Готово», чтобы принять изменения, или щелкните «Отмена», чтобы отменить их.
