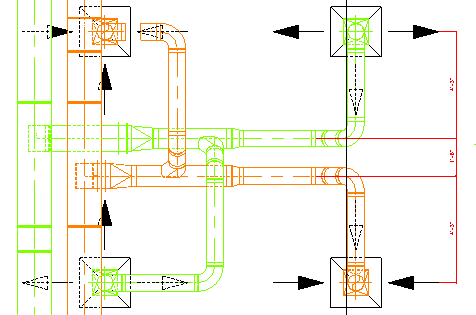

Используйте инструмент «Проект для производителя» для преобразования проектной модели с элементами Revit MEP в модель MEP производителя, содержащую элементы MEP базы данных производителя с УД 400.
Можно преобразовать только выбранные элементы или всю сеть воздуховодов или труб. Инструмент «Проект для производителя» служит для оптимизации рабочего процесса, поскольку модель производителя не нужно создавать заново. Результат преобразования основывается на алгоритме проектирования, используемом в продуктах семейства Autodesk Fabrication, и в нем задействованы те же самые компоненты.
Видеоролик «Преобразование модели конструкции MEP в модель производителя»
Иногда может потребоваться создать связь между элементом семейства Revit и элементом Autodesk Fabrication. Более подробную информацию об этом действии см. в разделе Сопоставление семейств Revit MEP с элементами базы данных производителя MEP.
- Выбранная служба должна содержать все размеры, используемые для выбранных элементов конструкции.
- Марки на элементах проекта удаляются при преобразовании в элементы MEP базы данных производителя.
- Для получения наилучших результатов убедитесь в том, что выбранная проектная сеть хорошо соединена.
- Следующие элементы не поддерживаются при преобразовании, но остаются присоединенными к преобразуемым элементам: механическое оборудование, арматура воздуховодов и трубопроводов, демпферы, гибкие воздуховоды и трубопроводы, воздухораспределители, спринклеры и сантехнические приборы.
- Не поддерживаются следующие элементы и типы элементов: выравнивание, элементы герметизации электросетей, фитинги «Стенка к стенке» и соединения аналитической модели. Также обратите внимание на то, что трубы и воздуховоды с уклоном поддерживаются не полностью.
- Следующие элементы могут быть преобразованы неправильно: врезки, не выровненные по центру, эксцентрические переходы, фитинги с открытыми соединителями, участки, соединенные с оборудованием с переходом.
- Для воздухораспределителей, подсоединенных к грани воздуховода, соединение не сохранится.
- При использовании этой команды для компонентов, изначально не предусмотренных в Autodesk, ошибки могут возникать чаще.
- В области чертежа выберите участок проектных деталей. Используйте клавишу TAB для выбора воздуховода или трубопроводной сети Revit.
- Перейдите на вкладку «Изменить»
панель «Производитель»
(«Проект для производителя»).
Прим.: Если это еще не сделано, задайте конфигурацию производителя и загрузите службы. - В диалоговом окне «Проект для производителя» выберите службу и нажмите кнопку «ОК».
Выбранная служба сопоставляется с набором компонентов производителя MEP из продуктов семейства Autodesk Fabrication.
- (Необязательное действие.) Выведите на экран маркеры разъединения для соединительных элементов, которые в настоящий момент не подключены. Выберите вкладку «Анализ»панель «Проверка систем»
(«Показать отсоединения») и выберите один или несколько из следующих действий:
- воздуховод
- Труба
- (Необязательное действие.) Используйте команду Быстрое соединение, Трасса и заливка или Обрезать/Удлинить для заполнения пропусков, появившихся в результате преобразования в элементы базы данных производителя.
