Упражнение 8

Предыдущее: Глава 15 | Следующее: Упражнение 9

Этом упражнение обучит, как использовать плоскости результатов, чтобы понять результаты потоков и теплопередач.

1. Выберите Плоскости на вкладке Результаты:

2. Создайте плоскость, нажав Добавить:

Обзор результатов

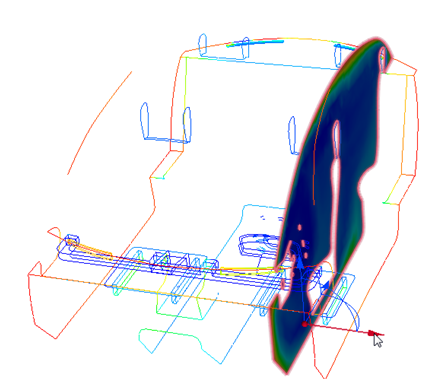

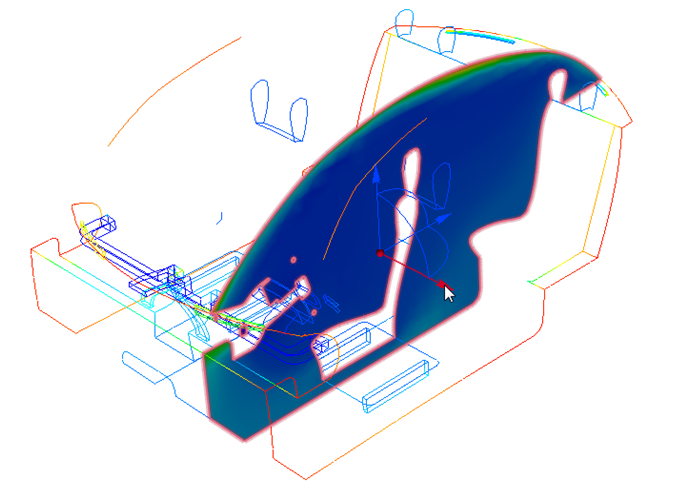

3. Переместите плоскость результатов путем перетаскивания мышью на стрелке Триады оси X. Перемещайте плоскость по модели, чтобы увидеть распределение температуры по пространству дома.

Прим.: Результаты могут незначительно отличаться от представленных здесь. Это обусловлено отличием сетей в различных CAD моделях.

4. Поверните плоскость результатов путем перетаскивания курсора над дугой Триады, как показано на рисунке ниже. Используйте эту технику, чтобы изучить распределение температуры по всей кабине.

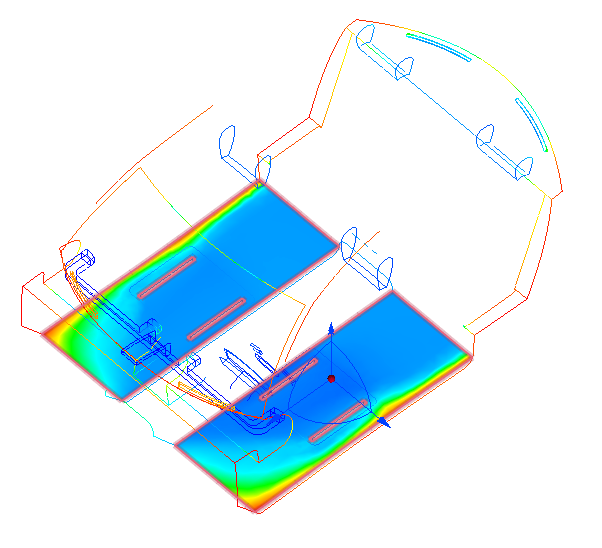

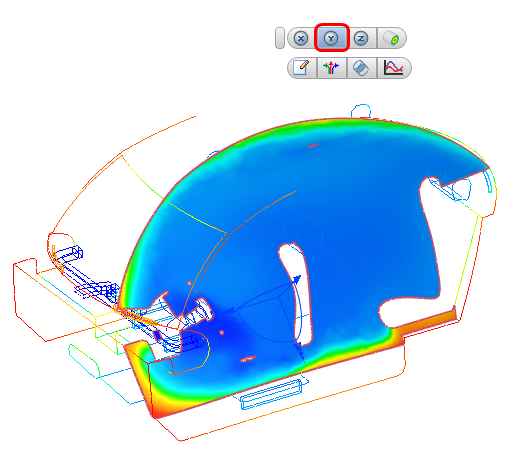

5. Привяжите плоскость результатов к вертикальной оси. Щелкните левой кнопкой мыши на плоскости и выберите значок "Y".

6. Переместите результаты плоскости с помощью мыши на стрелку оси триады Y-направления.

Прим.: Повышение температуры происходит в нижней части дома.

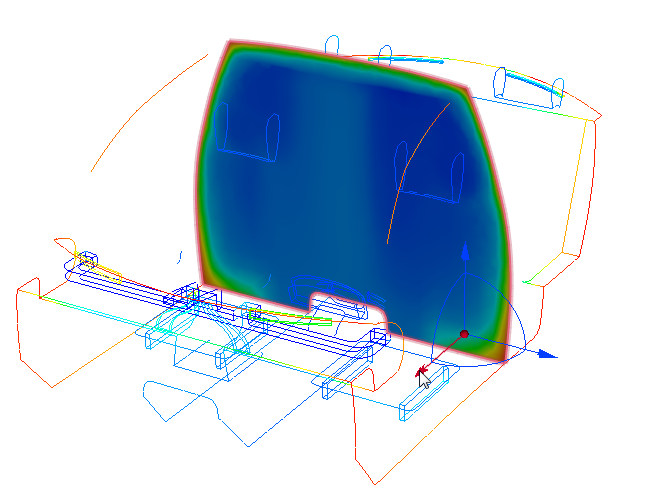

7. Для выравнивания плоскости результатов оси Z, щелкните левой кнопкой мыши на поверхности и выберите значок Z:

8. Перетащите стрелку триады нормали к плоскости, чтобы увидеть распределение температуры по всей кабине.

Прим.: Более высокие температуры у ног передних и задних пассажиров. Также обратите внимание на область, несколько теплее в середине кабины.

Прим.: Цель этого исследования, чтобы определить, имеется ли равномерное охлаждение по вертикали внутри салона, а также оценка изменения температуры между передними и задними секциями кабины. В идеале, не должно быть отличий между передним и задним сечениями.

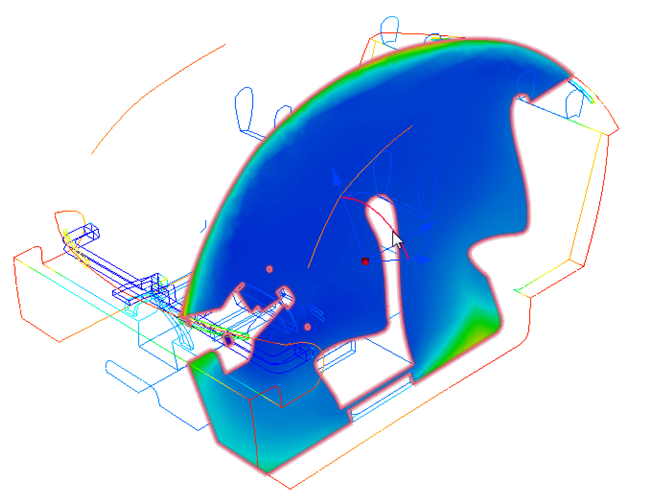

9. Для измерения температуры передних и задних пассажиров, расположите плоскость нормали к оси X и через передние и задние сиденья. Щелкните левой кнопкой мыши на плоскости результатов и нажмите X на панели инструментов. Перетащите плоскость так, чтобы она выровнялась с наружной плоской поверхностью подголовников обоих передних и задних сидений, как показано на рисунке:

10. Чтобы выровнять вид перпендикулярно плоскости, щелкните правую грань видового куба.

Для измерения температуры на плоскости:

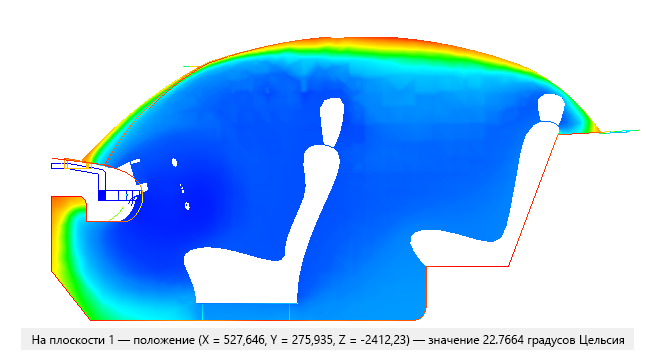

11. Проба при наведении указателя мыши на плоскость. Проверьте значения температуры в строке состояния в левом нижнем углу интерфейса. Проба возле ног, коленей, бедер и головы передних и задних пассажиров.

Прим.: Если щелкнуть вне интерфейса Autodesk® CFD, следует щелкнуть мышью в любом месте окна отображения модели, чтобы обеспечить активные датчики.

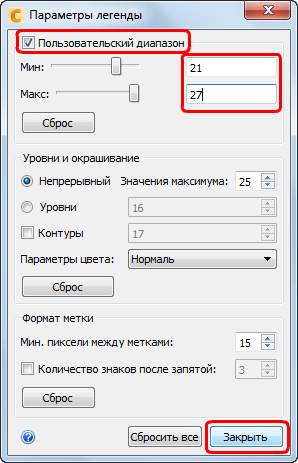

12. Выделите диапазон температур в этой области путем корректировки граничных значений легенды:

• Щелкните правой кнопкой мыши на легенде и щелкните Параметры
• Установите флажок Пользовательский заданный диапазон.
• Задайте диапазон Минимум и Максимум путем ввода 21 и 27, соответственно. Нажмите клавишу Enter на клавиатуре после каждого.
• Нажмите Закрыть, чтобы выйти из диалогового окна.

Температура пассажира

13. Щелкните правой кнопкой мыши на "Плоскости результатов", и выберите График XY.

14. В диалоговом окне "График XY", введите "Спереди" как название, и выберите Добавить точки.

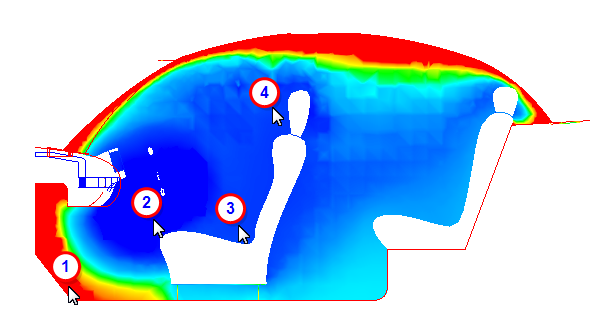

15. Выберите точки графика, нажав на плоскость результатов возле ног, коленей, бедер и головы переднего пассажира:

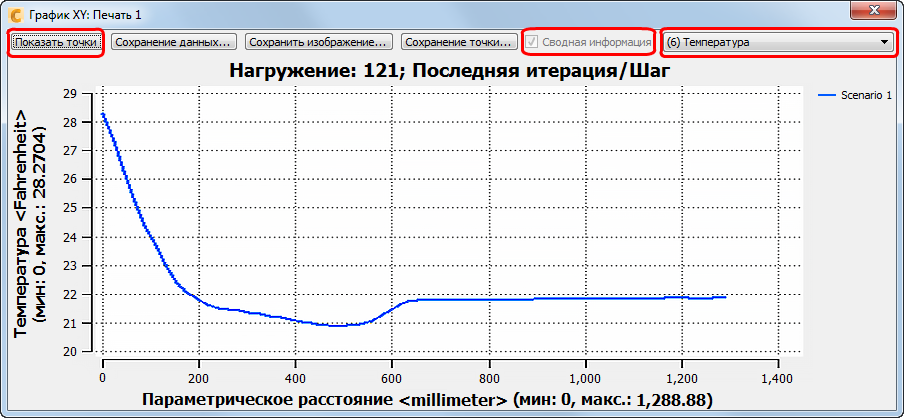

16. Кликните График в диалоговом окне "График XY".

17. Кликните Показать точки, чтобы скрыть обозначения точек. Установите флажок Сводка. Закройте диалоговое окно графика после просмотра результатов.

Прим.: Также можно выбрать другие результаты для оценки в раскрывающемся списке в верхней правой части окна с графиком.

Прим.: Стопы переднего пассажира приблизительно на 7° C теплее, чем остальная часть пассажира. Эта информация используется для анализа этой модели, чтобы сохранить его в компонент выработки решений, установите флажок Сводка.

18. Для построения графика температуры, испытываемой пассажиром сзади, откройте диалоговое окно графика XY (если оно еще не открыто). Назначьте название "Задняя сторона" для "Графика XY".

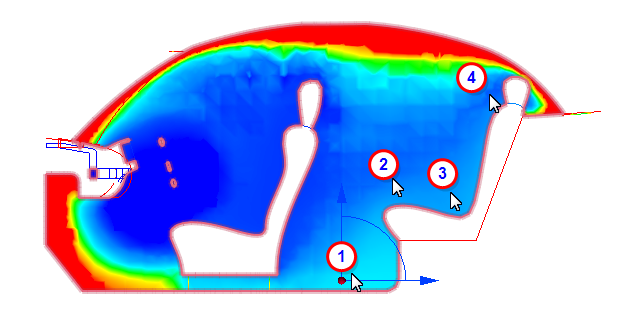

19. Чтобы выбрать точки графика, нажмите кнопку Добавить точки в диалоговом окне "График XY" и нажмите на плоскости результатов вблизи ног, коленей, бедер, и головы пассажира сзади:

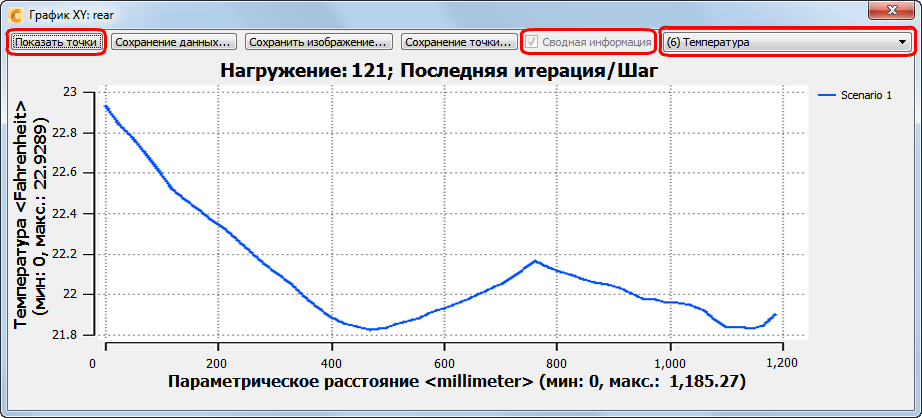

20. Кликните График в диалоговом окне "График XY"

21. Кликните Показать точки, чтобы скрыть обозначения точек. Установите флажок Сводка. Закройте диалоговое окно графика после просмотра результатов.

Прим.: Ноги заднего пассажира примерно на 3° С теплее, чем голова пассажира, а бедра и колени также теплее, чем голова. Эта информация используется для анализа этой модели, чтобы сохранить его в компонент выработки решений, установите флажок Сводка.

22. Для сохранения этого вида для последующего сравнения, щелкните правой кнопкой мыши вне модели и выберите Записать итоговое изображение. (В качестве альтернативы, щелкните Сводное изображение на вкладке Результаты.)

Конец упражнения
