Глава 15: Использование плоскостей для оценки результатов

Предыдущее: Упражнение 7 | Следующее: Упражнение 8

Результаты плоскости представляют собой основной инструмент для визуализации данных на трехмерных моделях. Они являются секущими плоскостями и имеют несколько ролей в результатах визуализации Autodesk® CFD:

В этой главе рассматриваются следующие темы:

Создание и управление плоскостями

Работа с плоскостью результатов

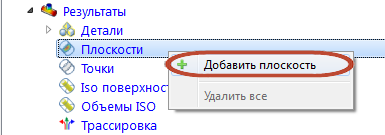

Создание плоскости
  • На модели: Щелкните правой кнопкой мыши на или рядом с моделью (не на существующей плоскости). Нажмите Добавить плоскость.
  • Вне модели: щелкните Добавить на контекстной панели Плоскости. Другой способ: щелкните правой кнопкой мыши ветку Плоскости на панели проекта и нажмите Добавить плоскость.

Переименование плоскости
  • Щелкните правой кнопкой мыши идентификатор плоскости на панели проекта и выберите Переименовать.
Выбор плоскости
  • На модели: Щелкните левой кнопкой мыши непосредственно на плоскости.
  • Все модели: выберите ее имя на панели проекта.
Прим.: Выберите плоскость перед его изменением.

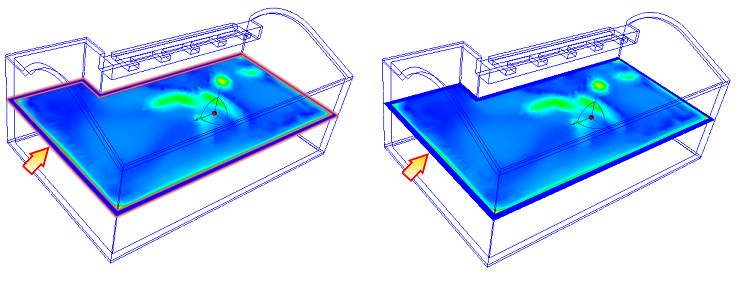

Отключение выделения активной плоскости
  • Снимите флажок Показать каркасы в раскрывающемся контекстном меню Плоскости.

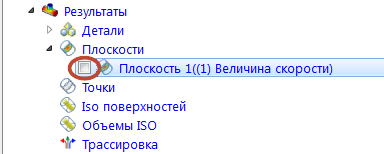

Скрытие плоскости
  • Снимите флажок рядом с идентификатором на панели проекта.

Прим.: Отключенная плоскость не отображается и не может быть изменена. Скрытие плоскостей удобно при захвате изображения определенной плоскости.
Удаление плоскости
  • На модели: Нажмите правую кнопку мыши на плоскости и кликните Удалить.
  • Вне модели: щелкните правой кнопкой мыши плоскость в проекте и нажмите кнопку Удалить.
Прим.: Используйте команду "Сводка по плоскостям", чтобы сохранить и обработать групповое результаты для всех сценариев исследования проекта в Центре решений. Это мощный способ для того, чтобы сравнить скорость потока, давление и другие данные, имеющие решающее значение для принятия обоснованных проектных решений.

Позиционирование и управление внешним видом плоскости

Управление плоскостью
Перемещение плоскости
  • На модели: Левый клик на оси триады и перетащите в нужное место.

  • Около модели: нажмите Редактировать на контекстной панели "Плоскости".  Перетащите регулятор панели Перемещение в диалоговом окне Управление плоскостью.
Прим.: Плоскость можно перемещать только перпендикулярном ей в направлении.
Вращение плоскости
  • На модели: Перетащите дугу на триаду:

(Для изменения центра вращения, перетащите тройку осей в плоскости. Центр вращение является началом координат триады.)

  • На плоскости: Щелкните левой кнопкой мыши. Выберите ось для выравнивания плоскости:

  • Около модели: нажмите Редактировать на контекстной панели "Плоскости". Перетащите регулятор поворота в диалогом окне Управление плоскостью.
Выравнивание по поверхности модели
  • На поверхности: Щелкните левой кнопкой мыши, и нажмите Выровнять по поверхности.

  • Альтернатива "На плоскости": щелкните правой кнопкой мыши и выберите Выровнять поверхность.

После вызова команды Выровнять по поверхности, выберите нужную поверхность в модели. Плоскость перемещается к выбранной поверхности и параллельна ей. Если выбранная поверхность не является плоской, плоскость перемещается к грани элемента, ближайшей к выбранной точке на поверхности.

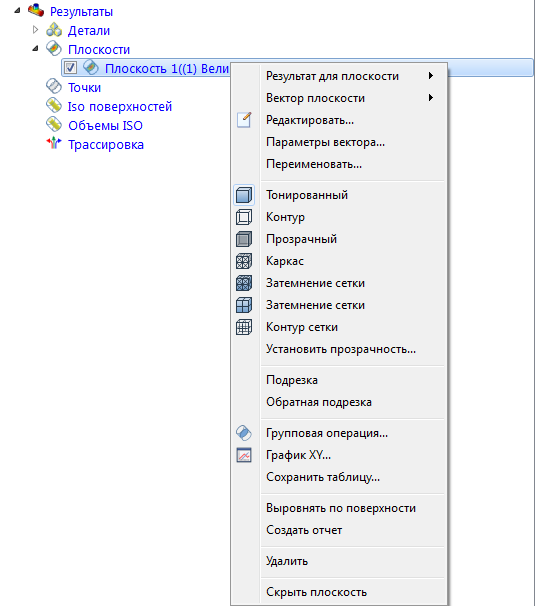

Изменение представления
  • На плоскости: щелкните правой кнопкой мыши. Выберите параметр.
  • Около модели: нажмите Редактировать на контекстной панели "Плоскости". Выберите из меню Внешний вид.

Изменение количества отображаемых результатов
  • На плоскости: щелкните правой кнопкой мыши. Нажмите Результаты, и выберите из списка.
  • Около модели: выберите из меню Результат на контекстной панели Плоскости.

Сохранение результатов на плоскости
  • На плоскости: щелкните правой кнопкой мыши и щелкните Сохранить таблицу...
  • Около модели: Нажмите Сохранить таблицу... " в диалоговом окне Управление. Чтобы изменить результаты разрешения, перетащите регулятор Шаг сетки.

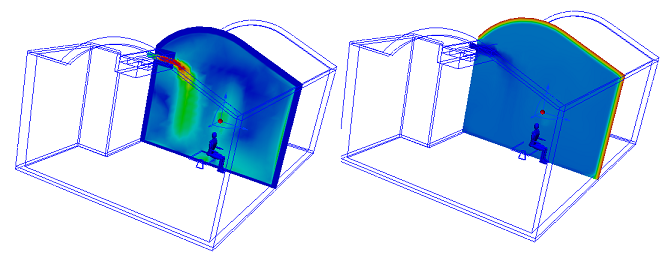

Просмотр плоскости на тонированной модели

На тонированной модели подрезка улучшает видимость определенных областей и является эффективным способом отображения векторов.

  • Чтобы включить функцию подрезки, нажмите правую кнопку мыши на "Плоскость результатов" и выберите Обрезать.
  • Если отображается "другая" сторона модели, нажмите снова правую кнопку мыши на поверхности и выберите Обратить клип.
  • Чтобы включить функцию подрезки, нажмите правую кнопку мыши на "Плоскость результатов" и выберите Обрезать.

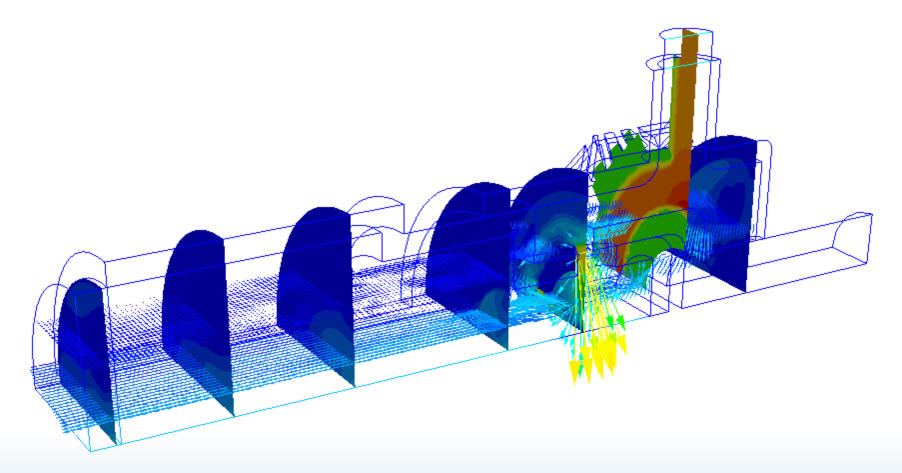

Векторы

Чтобы включить векторы или изменить количество векторов

Чтобы изменить внешний вид вектора.

Чтобы контролировать плотность вектора

Нажмите Больше ... для внесения следующих изменений:

Для управления отображением размерных стрелок

Чтобы отобразить области, в которых активный вектор находится в пределах заданного диапазона:

  1. Установите флажок Фильтрация.
  2. Введите диапазон в поля Мин и Макс.

Нажмите Сбросить или снимите флажок Фильтрация для отображения всей модели.

Функциональность плоскости

Плоскости обеспечивают широкий спектр визуализации:

Доступ к функциональности плоскости

Прим.: Убедитесь, что выбраны Плоскости на панели Результаты задач.

a. Параметры (Управление)

В. Параметры вектора

C. Массив

D. График XY

Измерение и график данных на плоскости

В дополнение к визуальной обратной связи потока и температурного режима, плоскость результатов также обеспечивает доступ к количественным результатам. Существует три способа для измерения результатов в реальном времени:

Навигация с помощью мыши

  1. Наведите курсор на нужную позицию плоскости результатов.
  2. Просмотрите результаты в строке состояния в левом нижнем углу интерфейса.

Создайте графики XY

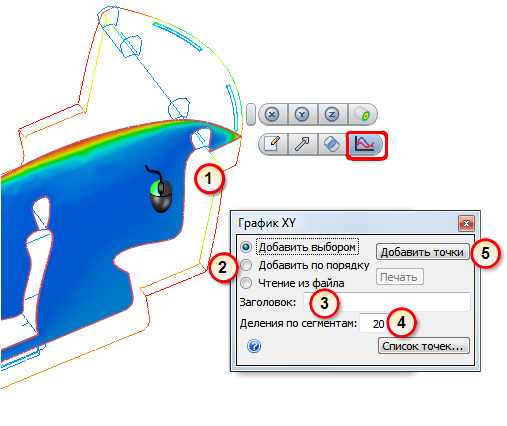

Создание график XY, выбрав точки на секущей поверхности, путем ввода точек координат или точек, сохраненных в предыдущем графике. Максимальное количество точек в графике XY — 500.

Шаг 1: Создайте результаты плоскости и откройте диалоговое окно "График XY"

Шаг 2: Выберите метод выбора точек:

Прим.: Вы можете использовать сохраненные расположения точки для создания графика на другом сценарии.

Шаг 3: Введите название

Шаг 4: Измените количество делений

Прим.: Количество делений должно быть от 2 до 500.

Шаг 5: Создайте график

Сохранить таблицу

Эта команда сохраняет значение файла, разделенного запятой (".csv ") для равномерного распределения точек по всей плоскости.

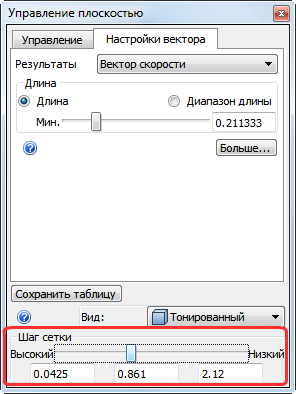

Для изменения количества точек, сохраненных в таблице, измените разрешение Шаг сетки на вкладке "Параметры вектора":

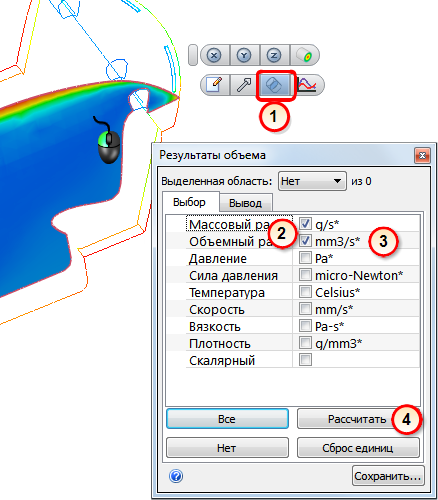

Использование плоскости для измерения объемных значений

Сводный Калькулятор рассчитывает и отображает объемно-взвешенные результаты на Плоскости результатов. Масса (масса-взвешенные) результаты автоматически обновляются по мере перемещения активной плоскости.

Рабочий процесс

Расположите плоскость результатов в требуемое местоположение.

  1. Откройте общее диалоговое окно.
  2. Выберите требуемые значения для выполнения расчета.
  3. Изменение единиц выходной величины в соседнем списке меню.
  4. Нажмите кнопку Вычислить.
  5. Групповые результаты записываются на вкладку Вывод.

Чтобы сохранить массив данных при анимации анализа переходных процессов, нажмите кнопку Сохранить. Результаты попериодно будут сохранены в формате Excel, файл CSV.

Примечания
