В этом упражнении демонстрируется использование трассировок для изучения результатов потока.

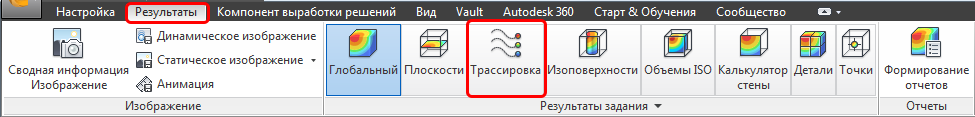

1. Нажмите Трассировка на вкладке Результаты.
2. На контекстной ленте «Создать набор» задайте для параметра Тип заполнения значение Область, для параметра Образец заполнения — Сетка, а для параметра Плотность заполнения — 0,1. Нажмите кнопку Добавить.

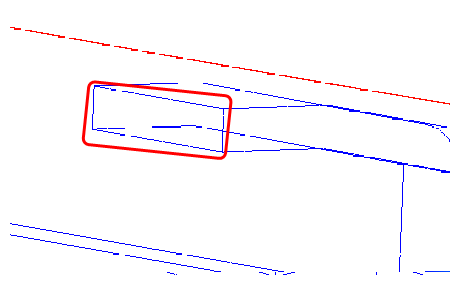

3. Выберите плоскость.

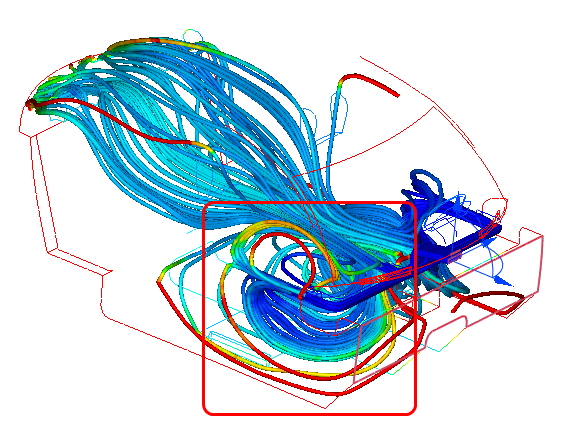

4. Обратите внимание на рециркуляцию потока у передних сидений. Это не дает воздуху распространиться в область задних сидений.
5. Обратите внимание, что большая часть потока, который достигает задних сидений, исходит из центра салона. Щелкните модель правой кнопкой мыши и выберите Захват изображения.
6. Чтобы сохранить трассировки для дальнейшего использования, щелкните правой кнопкой мыши за границами модели и выберите Сохранить файл настройки просмотра.... Задайте файлу настройки просмотра имя Трассировки.
7. Чтобы удалить трассировки, щелкните их правой кнопкой мыши и выберите Удалить.
Конец упражнения
