Используйте "Результаты детали" для оценки результатов на выбранных деталях. Результаты деталей могут также использоваться в качестве сводных деталей, и использоваться в Центре решений для оценки критических значений.
Пример с использованием "Детали результата" представляет собой электронный преобразователь питания. Температура на нескольких компонентах не превышает значения 60° C. После того, как сценарий выполняется для получения сходимости, получите температуру на каждом компоненте, используя диалоговое окно "Деталь".
Для сравнения результирующей температуры на компонент из нескольких сценариев в проекте исследования, выполните их "Сводку точек", и сравните их значения в Центре решений.
Результат извлечения из:
- Жидкости
- Твердые тела
- Внутренние вентиляторы
- Компактные тепловые модели
- Теплообменники
Просмотр результатов

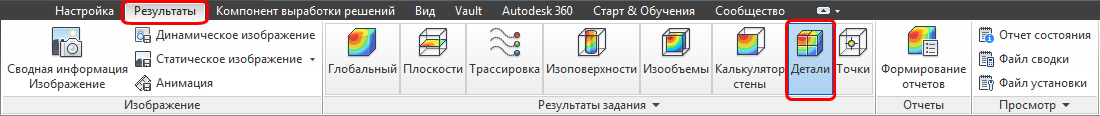

- Нажмите кнопку "Результаты";на панелиПанель задач далее "Детали", чтобы открыть диалоговое окно.
- Выберите интересующие детали из модели.
- Нажмите Вычислить, либо в диалогом окне Детали или в контекстном меню Детали.
Представьте деталь как многокомпонентную
- Щелкните " Создать отчет " на панели " Элементы" или установите флажок рядом с именем элемента на детали.
- Деталь в списке как сводная детали в Центре решений.
- Результаты на детали из каждого сценария приведены в списке таблицы области вывода "Критические значения".
Примечание: после того, как Деталь обозначена как "Сводная деталь", она не может быть удалена с помощью кнопки "Удалить". Чтобы удалить сводку о детали, откройте Центр решений, щелкните правой кнопкой мыши на детали и выберите пункт Удалить.
