Упражнение 7

Предыдущее: Глава 14 | Следующее: Глава 15

Это упражнение обучает, как просматривать и оценивать результаты на полной модели и на отдельных деталях.

1. Для удаления векторов с экрана, нажмите правую кнопку мыши и выберите Глобальный вектор. Выберите из списка Никакой.

2. Показать распределение скоростей на поверхностях модели, выбрав Тонированный в панели инструметов быстрого доступа.

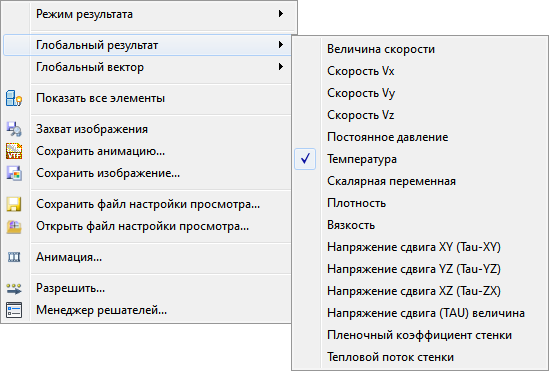

3. Чтобы отобразить температуру на модели, щелкните правой кнопкой мыши и выберите Глобальный результат. Выберите из списка Температура.

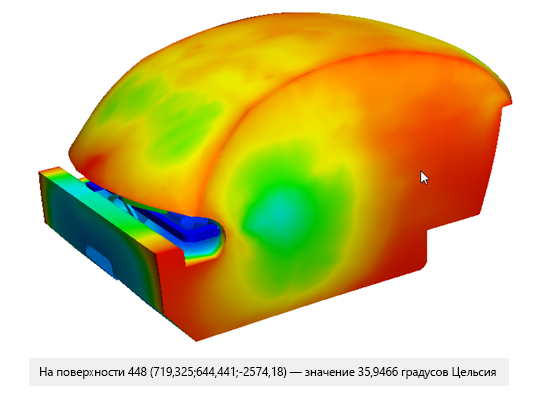

4. Чтобы исследовать значения температуры, наведите курсор на модель. Значения отображаются в строке состояния в левом нижнем углу.

Прим.: Переместите указатель мыши на различные поверхности и обратите внимание на более холодные пятна рядом около передних регистров на лобовом стекле и заднем окне. Обратите внимание на более высокие температуры вблизи заднего сиденья и в передней части консоли.

5. Для регулировки минимальных и максимальных значений на легенде, нажмите правую кнопку мыши на легенде и выберите Параметры.

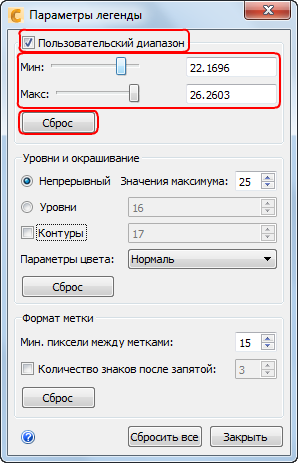

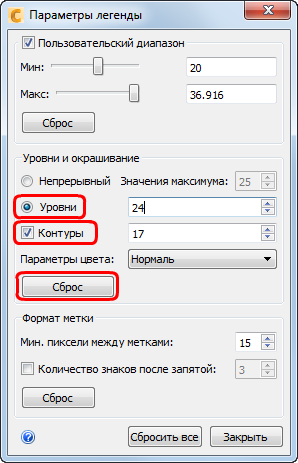

6. В диалоговом окне "Параметры легенды", включите Пользовательский заданный диапазон. Используйте регуляторы Мин и Макс, чтобы настроить диапазон легенды (чтобы посмотреть, как это влияет на отображение результатов). После завершения нажмите Сбросить.

Прим.: Можно также изменить диапазон, введя значения в полях, и нажав клавишу ENTER.

Прим.: Для того, чтобы найти определенный диапазон температуры в пределах модели, настройте диапазон условных обозначений.

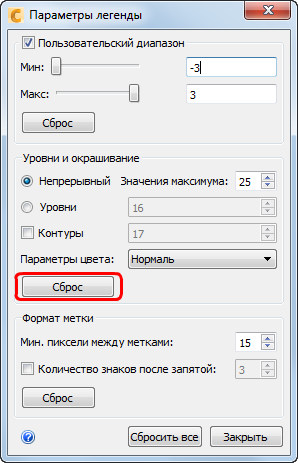

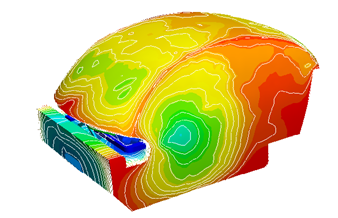

7. Для достижения большего разрешения между значениями, щелкните на Уровни или Контуры или оба. Управление уровнями и значений контура в соседних полях. Не забудьте нажать кнопку Сброс, когда завершите.

8. Поэкспериментируйте с изменением формата метки и количеством десятичных знаков. Щелкните Сбросить все и нажмите кнопку Закрыть чтобы выйти из диалогового окна "Легенда".

9. Для просмотра результатов внутри салона начните, нажав (вкладку) Вид > (панель) Внешний вид > Закрытие поверхности.

Прим.: Это позволяет переключаться между скрытой поверхностью и скрытыми объемами при просмотре результатов.

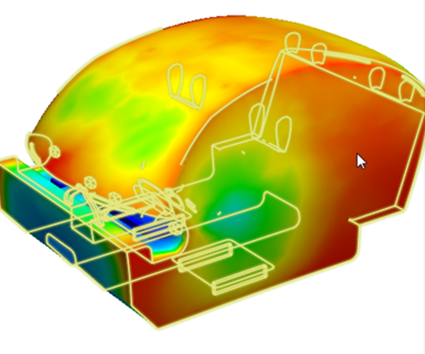

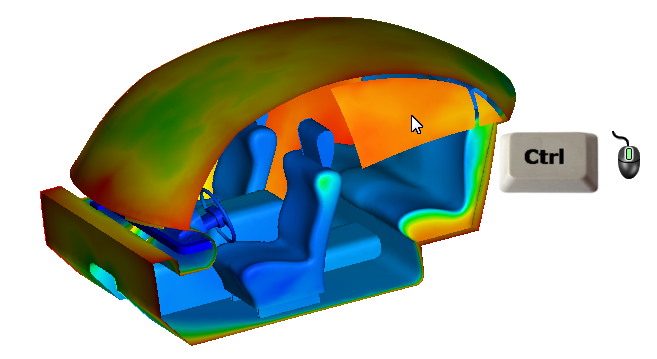

10. Чтобы отобразить интерьер кабины, скройте боковые поверхности. (Удерживайте клавишу CTRL и щелкните среднюю кнопку мыши на требуемой поверхности.)

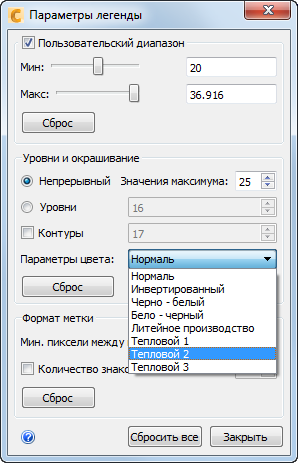

11. Щелкните правой кнопкой мыши на легенде и выберите Параметры. Из меню Параметры цвета, выберите Тепловой 2.

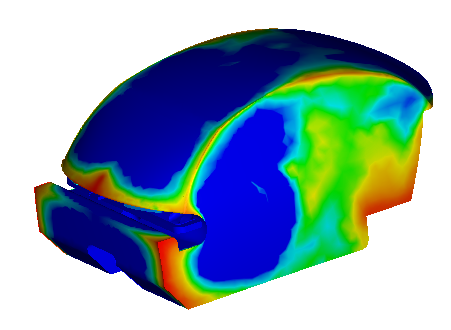

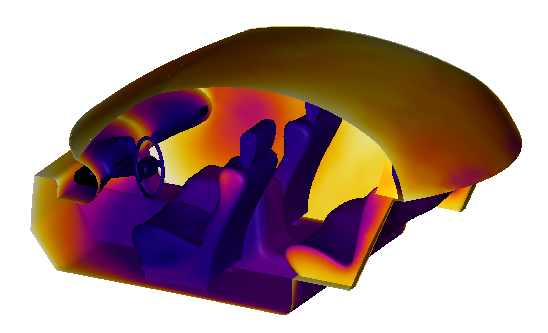

Прим.: Тепловой 2 эмулирует тепловую камеру, которая представляет собой очень удобный способ представления распределения температуры по всему салону:

12. Чтобы восстановить вид, нажмите Сбросить и закройте диалоговое окно. Щелкните правой кнопкой мыши на модели, и выберите Показать все.

13. Нажмите Детали на вкладке Результаты.

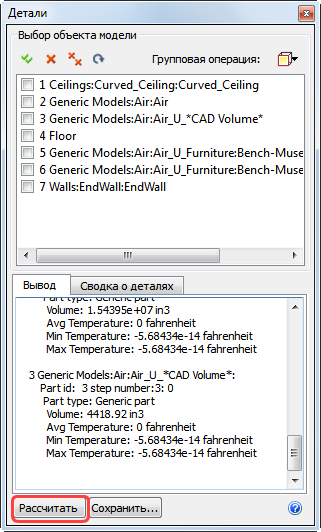

14. Чтобы расчитать температуру воздуха, выберите объем воздуха в кабине. Щелкните Вычислить в окне "Выбор деталей", прокрутите вниз до последней итерации, и обратите внимание на Среднюю, Максимальнуюи Минимальную температуры:

Конец упражнения
