Поверхности ISO

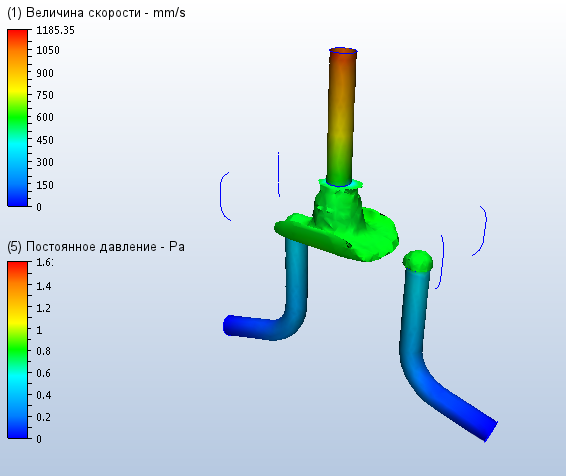

ISO поверхность представляет собой поверхность постоянного значения. Это пример величины скорости ISO поверхности, покрытой статическим давлением. Форма указывает везде в модели iso-поверхность, которая обладает определенной величиной скорости. Цвета указывают на постоянное давление в этих местах.
ISO поверхности являются трехмерным инструментом визуализации, которые показывают значение, а также физическую форму характеристики потока. Они полезны для визуализации распределения скоростей в сложных путях потока, а также распределения температуры раскладки в тепловых моделированиях. Вы можете также использовать ISO поверхности для определения местоположения максимальных и минимальных значений для параметра.
Использование поверхностей ISO
Существует несколько способов работы с поверхностями ISO.
- На модели: щелкните непосредственно модель или поверхность ISO (как показано). Это полезно для поддержания фокуса на модели.

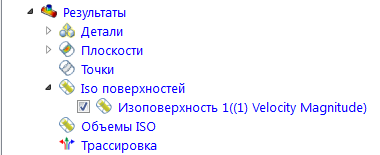

- Вне модели: используйте ветку Поверхности ISO панели проекта или контекстную панель Поверхности ISO. Это полезно для сложных моделей, в которых удобнее работать вдали от геометрии.
Создание поверхности ISO
- На модели: щелкните правой кнопкой мыши модель или рядом с ней (не на существующей поверхности ISO). Нажмите кнопку Добавить ISO поверхность.
- Вне модели: нажмите кнопку Добавить на контекстной панели Поверхность ISO.
Переименование поверхности ISO
- Щелкните правой кнопкой мыши нужный объем ISO на панели проекта и выберите Переименовать.
Выбор поверхности ISO
- На модели: щелкните поверхность ISO.
- Все модели: щелкните ее имя на панели проекта.
Скрытие поверхности ISO
- Снимите флажок рядом с поверхностью ISO на панели проекта. Кроме того, можно щелкнуть правой кнопкой мыши и выбрать пункт Скрыть поверхность ISO.
Удаление поверхности ISO
- На поверхности: щелкните правой кнопкой мыши. Нажмите Удалить.
- Вне модели: щелкните правой кнопкой мыши требуемую поверхность ISO на панели проекта и нажмите кнопку Удалить.
Изменение представления поверхности ISO
- На поверхности: щелкните правой кнопкой мыши. Выберите параметр.
- Вне модели: нажмите кнопку Редактировать на контекстной панели Поверхность ISO и выберите в меню Представление.
Изменение значения "Количество объектов ISO" и "Цвет по результатам"
- На поверхности: щелкните правой кнопкой мыши. Выберите Количество объектов ISO или Цвет по результатам и выберите нужный параметр из списка.
- Вне модели: выберите в меню Количество и Цвет по соответственно на контекстной панели Поверхность ISO.
Изменение значения "Количество объектов ISO"
- Перетащите ползунок диалогового окна Управление.
Для изменения длины вектора
- По умолчанию все векторы отображаются с той же длиной. Для изменения длины вектора, перетащите ползунок Длина.
- Чтобы отобразить векторы разной длины, выберите Диапазон длины. Перетащите ползунки Мин и Макс для изменения диапазона.
- Для масштабирования всех векторов на одну и ту же величину, измените значение Масштабный коэффициент в разделе Атрибуты.
Объемы ISO
Объем ISO — объем модели, который находится в пределах заданного диапазона результирующего значения количества. В отличие от поверхности ISO, которая отображается в модели, содержащей единственное заданное значение, объем ISO отображается во всех расположениях, находящихся в пределах диапазона этого результирующего значения.

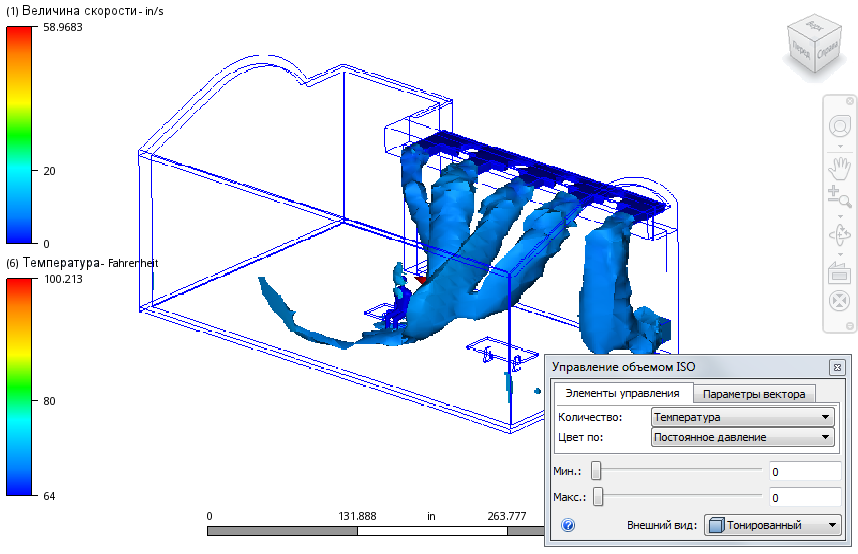

Далее показан объем ISO величины скорости с выделением цветом по температуре. Форма объема ISO указывает на все расположения в модели, которые попадают в указанный диапазон величины скорости. Цвета обозначают температуру.
Чтобы создать объемы ISO и настроить взаимодействие с ними, можно выбрать на ленте команду «Объем ISO». Рабочие процессы для объемов ISO во многом аналогичны рабочим процессам для поверхностей ISO.
