В этом упражнении показано, как использовать поверхности ISO для визуализации характеристик потока в 3D.

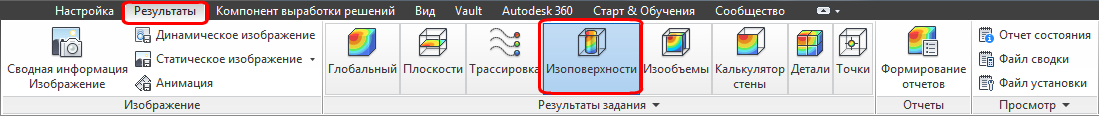

1. Выберите Поверхности ISO на вкладке Результаты.
2. Сбросить диапазон легенды:
- Щелкните правой кнопкой мыши на легенде и выберите Параметры.
- Кликните Сброс в области диалогового окна Пользовательский заданный диапазон.
- Закройте диалоговое окно "Параметры надписи".

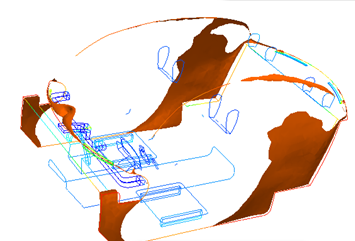

3. Щелкните правой кнопкой мыши около модели и выберите Добавить ISO поверхность. Можно также выбрать команду Добавить на контекстной панели Поверхности ISO.

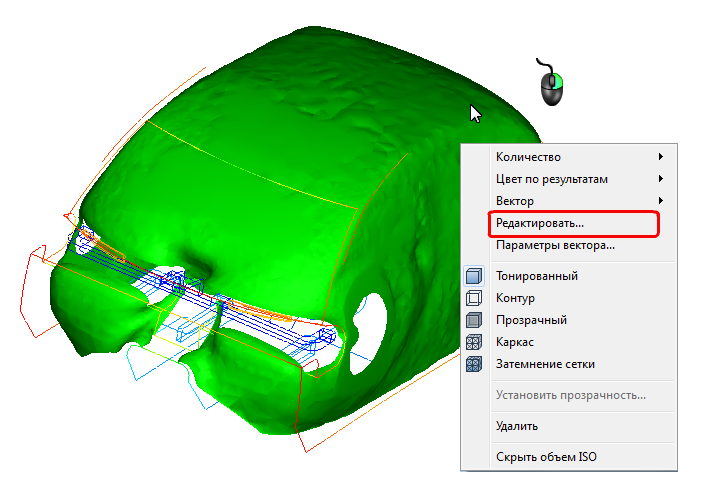

4. Щелкните поверхность ISO правой кнопкой мыши и выберите Редактировать.
5. Переместите регулятор, чтобы изменить значение температуры для поверхности ISO.

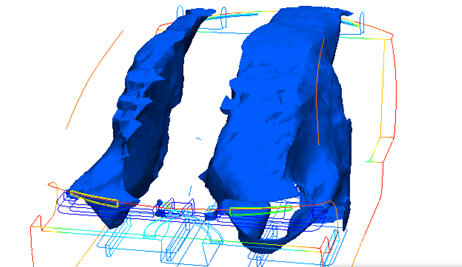

- Перетащите его влево, чтобы определить низкие температурные области:

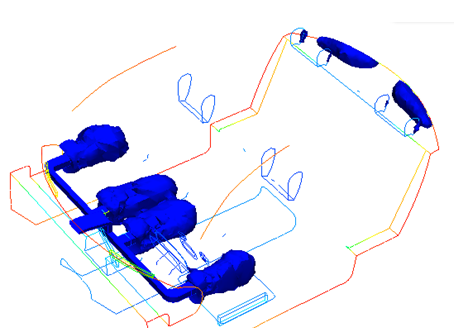

- Перетащите его вправо, чтобы увидеть, где температура выше:
6. Измените значение Количество объектов ISO и Цвет по результатам на значение Величина скорости. Перетащите ползунок влево, пока струя потока видна из передних регистров.
7. Измените Цвет по результату на Температура.

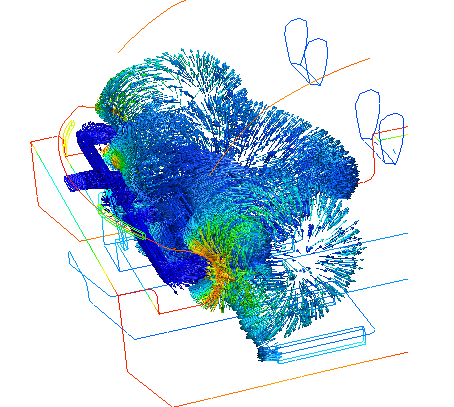

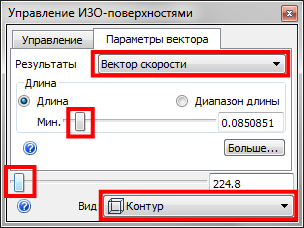

8. Щелкните вкладку Параметры вектора. Выберите Вектор скорости из меню Результаты. Измените Внешний вид на Контур. Перетащите регуляторы Длина и Значение, чтобы просмотреть поток внутри кабины.
9. Чтобы удалить поверхность ISO, щелкните ее правой кнопкой мыши и выберите Удалить.
Конец упражнения
