Упражнение 4

Предыдущее: Глава 10 | Следующее: Глава 11

В этом упражнении учит, как автоматически назначать сетку, предварительно просмотреть ее и настроить распределение сетки для вашего конкретного проекта исследования.

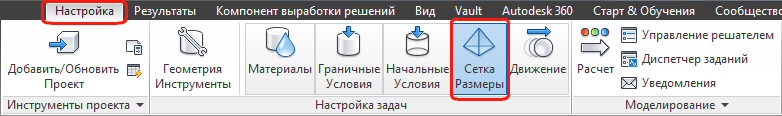

1. Щелкните Размер сетки на вкладке Параметры:

2. Щелкните правой кнопкой мыши около модели и выберите Показать все. Поверните модель, чтобы увидеть весь автомобиль.

Прим.: Поскольку мы только изучаем воздух в салоне, мы можем подавить все другие детали из модели. Мы начнем с подавления всех деталей, а затем возобновим воздух в кабине для создания сетки:

3. Щелкните правой кнопкой мыши около модели и выберите Выбрать все.

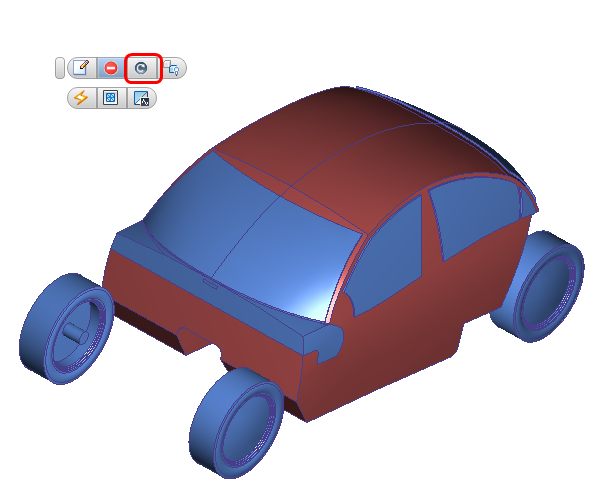

4. Щелкните левой кнопкой мыши около модели и выберите значок Подавить в контекстной панели инструментов.

Прим.: Подавленные элементы выделены синим цветом.

5. Скройте кузов автомобиля. Выберите объем воздуха в кабине и нажмите Продолжить в контекстной панели инструментов.

Прим.: Возобновленные элементы снова выделены серым цветом.

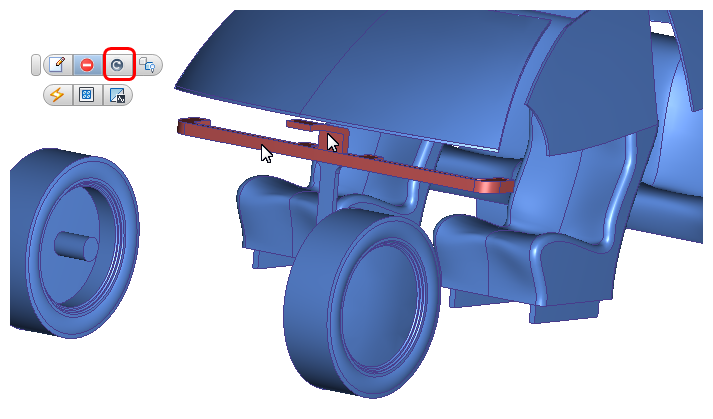

6. Скройте объем воздуха в кабине и консоль, чтобы отобразить воздушные детали воздуховода. Выберите верхнюю воздушную часть и область потока воздуховода, и выберите Продолжить в контекстной панели инструментов.

7. Щелкните левой кнопкой мыши около модели и нажмите значок Авторазмер в контекстной панели инструментов.

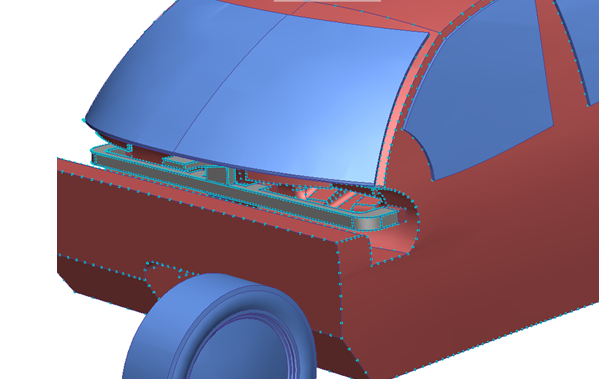

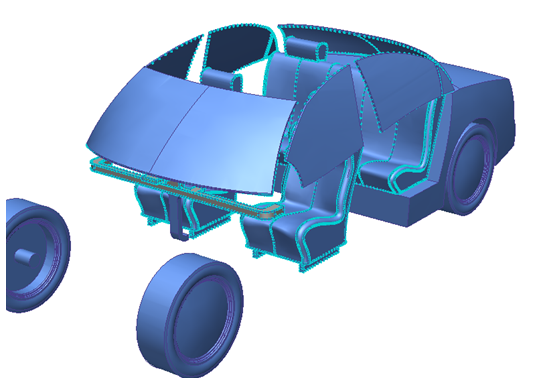

Прим.: Голубые точки, указывающие на местоположение узлов сетки, изображаются на ребрах трех объемов воздуха, которые будут покрыты сеткой. Точки, которые отображаются на подавленных деталях находятся на ребрах, являются общими с объемом воздуха в салоне.

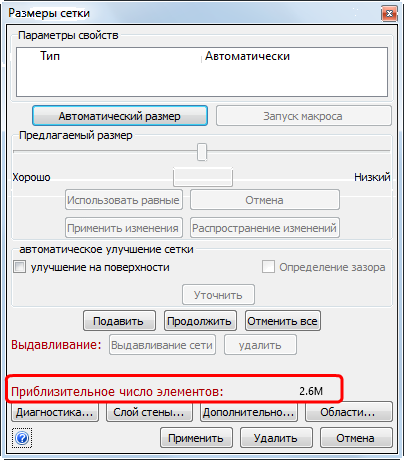

8. Для того, чтобы определить, должна ли быть изменена сетка, установите флажок Приблизительное количество элементов. Щелкните правой кнопкой мыши около модели и выберите Редактировать.... Обратите внимание на количество элементов.

Прим.: Количество может незначительно отличаться в зависимости от небольших изменений в модели из-за исходной CAD.

Прим.: Напомним, что примерно 2 ГБ ОЗУ требуется на каждый миллион элементов.

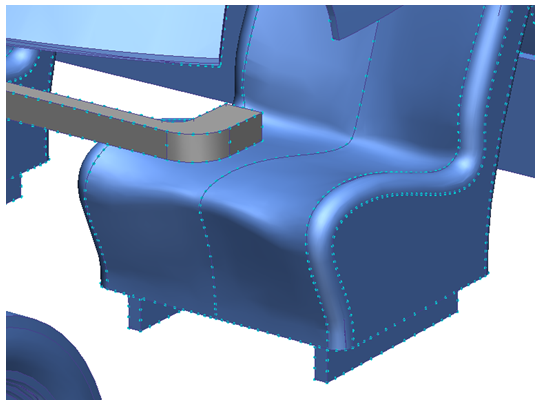

9. Обратите внимание на распределение сетки в модели. Обратите внимание на то, что сетка слишком грубая в воздуховоде и слишком тонкая на сиденьях.

Прим.: Предварительный просмотр сетки отображает один узел по толщине воздуховода. Наилучшие результаты достигаются с 3 до 4 узлов по важным переходам, поэтому мы выполним уточнение сетки здесь. В отличие от этого, сиденья содержат более мелкое распределение сетки. Поскольку распределение сетки на внутренних поверхностях не сильно влияет на сетку в областях течения, огрубление сетки позволить сократить ресурсы и время анализа.

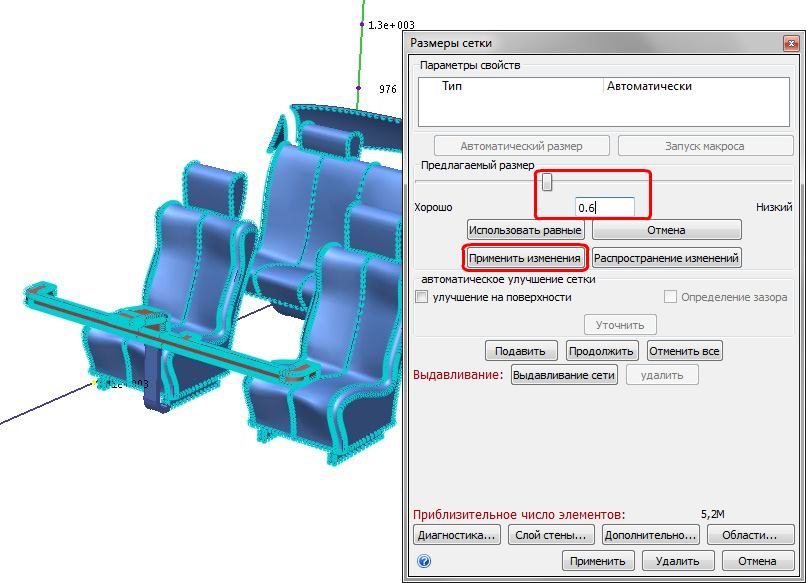

10. Выберите два объема воздуха в воздуховодах. В диалоговом окне "Размер сетки", перетащите регулятор "Корректировка размера" примерно на 0.6. Нажмите кнопку Применить изменения.

11. Отобразить воздушную часть кабины:

• Нажмите клавишу Ctrl и прокрутите колесико мыши в направлении от себя, до тех пор, пока не появится воздух кабины.

Или

• Щелкните правой кнопкой мыши и выберите "Показать все". Щелкните правой кнопкой мыши на кузове автомобиля и скройте его.

12. Выберите воздушную часть кабины. В диалоговом окне "Размер сетки", перетащите регулятор "Корректировка размера" примерно на 2 (или введите 2 в поле и нажмите на клавишу ENTER). Нажмите кнопку Применить изменения.

13. Для просмотра нового приблизительного количества элементов, выберите Распространение изменений в диалоговом окне "Размеры сетки". Обратите внимание на сокращение по сравнению с первоначальной оценкой.

Прим.: Отдельные изменения пересчитывает распределение сетки на основе изменений, выполненных в отдельных деталях, поверхностях и ребрах. Для просмотра нового распределения сетки и приблизительного количества элементов, щелкните "Распределение изменений". Однако следует отметить, что отдельные изменения автоматически применяется при генерировании сетки.

Прим.: Учитывая то, как лучше создать сетку, помните, что обычно проще начать с грубой сетки и затем уточнить ее. Как правило, это наиболее экономное использование времени и ресурсов.

14. Чтобы сгенерировать сетку, щелкните правой кнопкой мыши на ветке Размер сетки на палени исследования проекта, и выберите Создать сетку. Нажмите Да в диалоговом окне подтверждения.

Прим.: Сетка для этой модели занимает примерно 3 минуты для создания и загрузки результатов в интерфейс Autodesk® CFD. Время может немного отличаться.

Прим.: Когда сетка будет завершена, цвет модели изменится на синий, и последняя строка окна сообщения будет иметь надпись "Анализ успешно завершен".

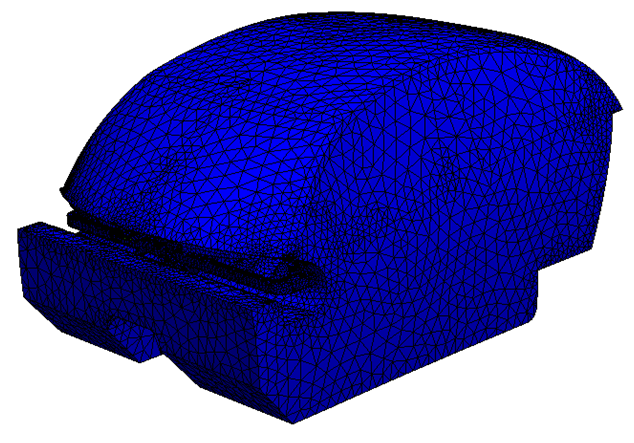

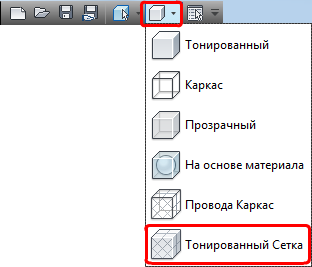

15. Чтобы просмотреть сетку, нажмите Тонированная сетка на панели инструментов "Быстрый доступ":

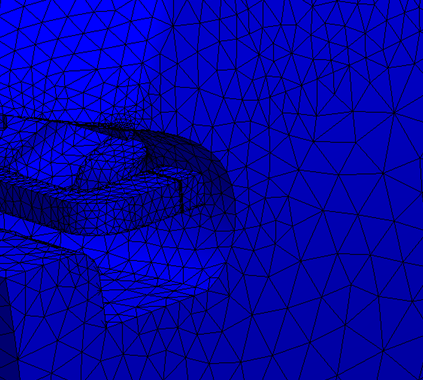

Прим.: Обратите внимание, что подавленные детали не покрыты сеткой. Только три объема воздуха покрыты сеткой. Также обратите внимание, что объемов воздуха в воздуховодах меньше, чем в других местах в модели.

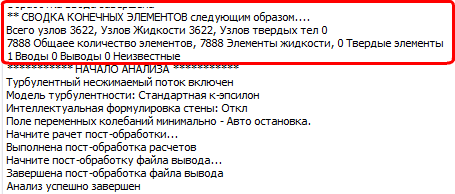

16. Прокрутите вверх в область вывода, чтобы отметить последний элемент графа.

Прим.: Количество может незначительно отличаться в зависимости от небольших изменений в модели из-за исходной CAD.

Конец упражнения
