Глава 10: Назначение сетки

Предыдущее: Упражнение 3 | Следующее: Упражнение 4

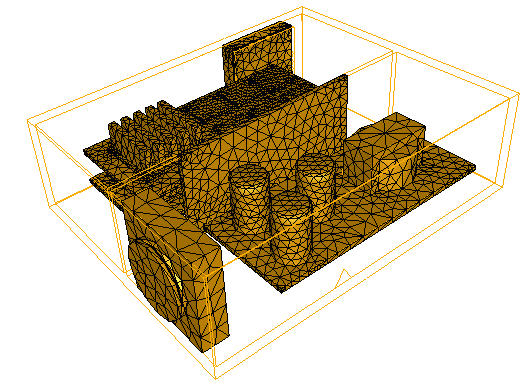

Перед запуском анализа в Autodesk® CFD, геометрия разбивается на мелкие части, называемые элементами. Углом каждого элемента является узел. Расчет выполняется в узлах. Эти элементы и узлы составляют собой сетку.

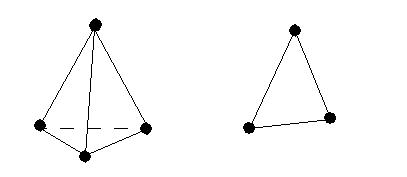

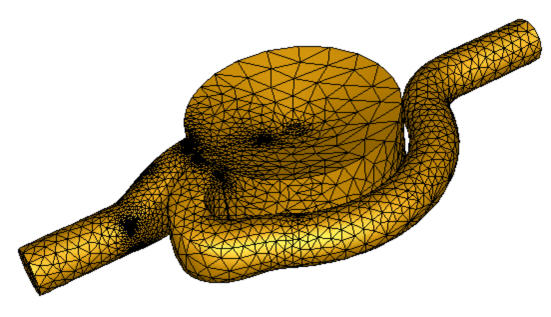

В 3D моделях большинство элементов - тетраэдры: четыресторонний треугольный элемент. В 2D моделях большинство элементов - треугольники:

Преимущества автоматического размера сетки

Autodesk® CFD выполняет комплексный топологический опрос анализа геометрии и определяет размер сетки и распределение по каждому ребру, поверхности и объему в модели. Геометрическая кривизна, градиенты и близость к соседней геометрии - все они учитываются при назначении размеров элементу и распределению сетки.

Независимо от того, какой режим выбора активен (объем, поверхность или ребро), если нажата эта кнопка.

Этот процесс выполняется быстро, однако, может занять несколько минут для моделей, содержащих более 3000 ребер.

Рабочий процесс сетки

Автоматический размер

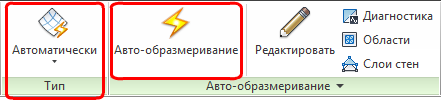

Существует несколько способов применения автоматического определения размеров:

Инструменты сети

Используйте инструменты сетки, чтобы настроить распределение сетки. Все инструменты Размеры сетки доступны из диалогового окна "Быстрое редактирование". Для упрощения рабочего процесса, многие также доступны на контекстной панели инструментов и на контекстной панели.

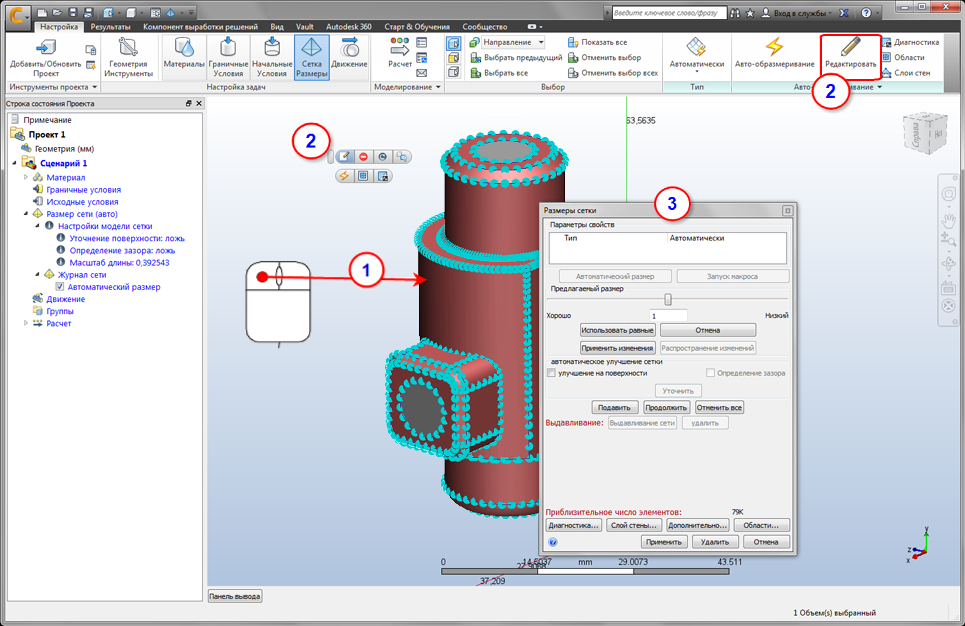

Контекстная панель инструментов

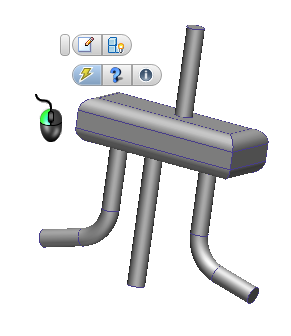

Щелкните левой кнопкой мыши на или рядом с моделью:

  1. Откройте диалоговое окно "Быстрое редактирование" Размер сетки.
  2. Вызовите команду "Автоматические размеры сетки".
  3. Создайте Области уточнения сетки. (Для фокусировки сетки в важных местоположениях.)
  4. Проверьте модель с Диагностика. (Чтобы удалить потенциально проблемные элементы).
  5. Подавите выбранную деталь. (Чтобы удалить менее важные детали и уменьшить время анализа.)
  6. Возобновить выбранную деталь.

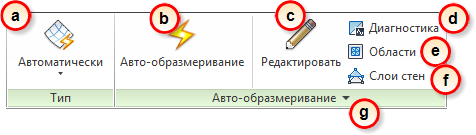

Контекстная панель в ленте

  1. Переключение между Автоматическим размером сетки и изменением размера сетки Вручную.
  2. Вызовите команду "Автоматические размеры сетки".
  3. Откройте в диалоговом окне "Быстрое редактирование" Размер сетки.
  4. Проверьте модель с Диагностика. (Чтобы удалить потенциально проблемные элементы).
  5. Создайте Области уточнения сетки. (Для фокусировки сетки в важных местоположениях.)
  6. Измените или отключите Улучшение сетки.
  7. (На панели расширения контекстной панели.) Настройте распределение сетки путем изменения управления сеткой Дополнительно.

Модификация сетки на модели

В некоторых случаях, распределение сетки должно быть изменено.

  1. Выберите деталь.
  2. Откройте в диалоговом окне "Быстрое редактирование" Размер сетки.
  3. Внесите соответствующие уточнения или вызовите команду Автоматическое уточнение.

Журнал сети

При определении сетки с "Автоматическими размерами сетки", вы определяете процесс, который используется для формирования сетки. В отличие от материалов и граничных условий, определение сетки представляет собой набор команд в определенном порядке. При изменении порядка этих команд, часто необходимо изменить результирующую сетку.

Ветка Размер сетки панели проекта исследования перечисляет каждый шаг в истории определения сетки. Это включается, когда вызывается команда "Авто размеры", регулировка размера и, когда применяются отдельные изменения. Каждый этап указан как отдельная ветвь, и может быть изменена, отключега или удалена из определения сетки.

Все действия в журнале составляют определение сетки. Некоторые команды определения сетки задают вопрос о повторном учреждении существующих параметров регулировки или удаления уже существующих размеров сетки. Ответы на эти вопросы влияют на текущее определение сетки, но они не удаляют более ранние шаги в журнале. Новые шаги, добавляемые к определению, могут изменить распределение и, возможно, даже "Отменить" результаты предыдущих шагов.

Вот основные преимущества "Журнала сетки":

Чтобы изменить существующий параметр в распределение сетки:

Большинство распределений сетки на сложных моделях определяются через серию команд и уточнений. Поскольку каждый параметр доступен в Журнале, легко изменить конкретный параметр в определении сетки.

  1. Щелкните правой кнопкой мыши на параметре и выберите Редактировать.
  2. Измените значение в диалоговом окне.

Чтобы восстановить распределение сетки:

Когда параметр изменяется или удаляется, иконка "Предупреждение" отображается над веткой Размер сетки:

Это означает, что распределение сетки устарело и должно быть восстановлено.

  1. Щелкните правой кнопкой мыши на любой вкладке Размер сетки или в окне "Модель".
  2. Выберите Перестроить распределение сетки.
Прим.: Обновление точек сетки после определения сетки восстанавливается.
Прим.: Сетка не генерируется до тех пор, пока не начнется моделирование.

Чтобы отключить параметр:

Иногда бывает полезно временно удалить параметр, не удаляя его. Это может помочь определить эффект влияния параметра на распределение сетки.

  1. Снимите флажок рядом с параметром.
  2. Перестройте распределение сети.

Чтобы изменить существующий регион сгущения сетки:

Прим.: Определения выдавливания не отображаются в истории определения сетки.

Инструменты для улучшения сети

Важно иметь достаточно сетки для захвата потока и градиентов теплопередачи. Также важно сохранить ресурсы компьютера, чтобы быстро выполнить расчеты. Autodesk® CFD предоставляет инструменты, которые помогут вам изменить сетку по умолчанию для сопоставления вашего проекта, и оптимизировать производительность и надежность.

Чтобы определить проблемные области в геометрии САПР, нажмите кнопку Диагностика. Этот набор инструментов изучает геометрию для определения местоположения потенциальных проблемных областей. Такие области могут вызвать трудности в определении размеров сетки, создании сетки, и в устойчивости решения анализа.

Используйте инструмент Подавить для предупреждения одной или нескольких деталей в сетке. Подавление детали исключает элементы из анализа, но они будут отображаться (без сетки) в "Результатах".

Прим.: 1 миллион элементов использует около 2 ГБ оперативной памяти. Используйте "Оценщик элемента" в окне выбора сетки рамкой выбора для аппроксимации системных ресурсов, которые будут использоваться в ходе анализа.

Визуализация сети

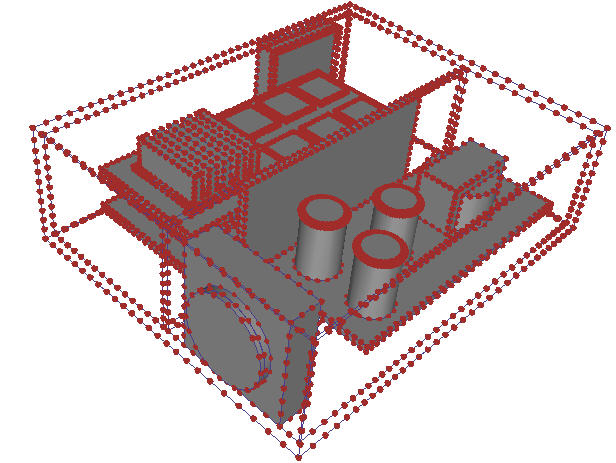

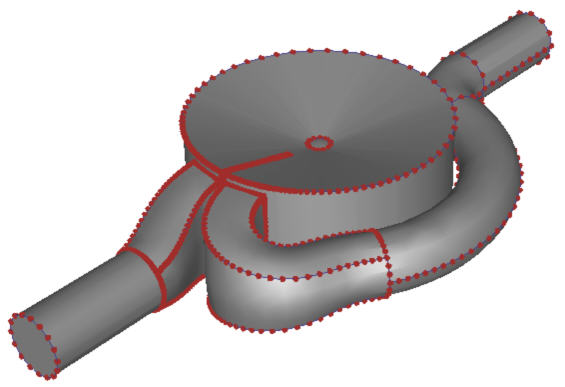

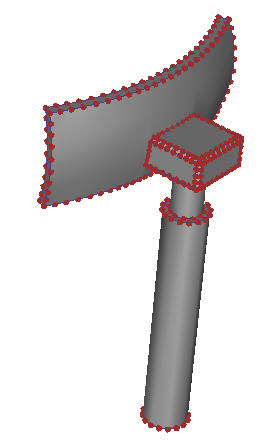

Во время задачи "Сетка", предварительный просмотр точек отображается на ребрах всех объемов, которые будут покрыты сеткой. Эти точки указывают расположение узлов на ребрах, как только сетка сгенерируется.

Для просмотра сетки до формирования всей трехмерной сетки:

  1. Выберите поверхности или объемы.
  2. Нажмите правую кнопку мыши и выберите команду Предпросмотр.

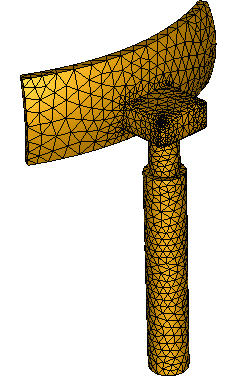

Грани сетки отображаются на выбранных поверхностях. Обратите внимание: если выделены объемы, поверхности элементов отображаются только на поверхностях выбранных объемов.

Для удаления граней предварительного просмотра элемента:

  1. Выберите поверхности или объемы, которые отображаются с помощью предварительного просмотра сетки.
  2. Нажмите правую кнопку мыши и выберите команду Очистить.

Генерация сетки

Чтобы создать сетку, нажмите в диалогом окне "Решение" Решить. Сетка создается в соответствии с заданным распределением элементов. Если сетка уже существует (и вы просто продолжаете анализ), то новая сетка не создается.

Для просмотра сетки перед запуском анализа:

  1. Щелкните правой кнопкой мыши на ветке Сценарий или на ветке панели исследования проекта Размер сетки.
  2. Нажмите кнопку Генерировать сетку.

Это хорошая возможность проверить сетку, чтобы убедиться, что она правильно решает геометрию.

Похожие темы

Регулировка размеров сетки

Создание областей уточнения

Выдавливание сетки.

Расширенные параметры

Усовершенствование сетки

Геометрические изменения

Размеры сетки вручную

Адаптивная сетка

История сетки

Предыдущее: Упражнение 3 | Следующее: Упражнение 4

Назад к начальной странице обучения
