在钢框架图元上创建倾斜连接端切割

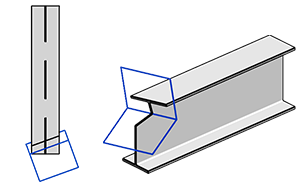

对钢梁、支撑或柱的前端、末端、顶部或底部进行连接端切割，以适应钢预制图元所需的连接和几何图形。

创建倾斜连接端切割的步骤

1. 依次单击“钢”选项卡 “修改器”面板 （倾斜连接端切割）。
2. 单击结构图元的任一端。

   注： 剪切将创建在选定结构图元的最接近边缘和侧边、顶部或底部，在创建后，您无法更改其位置。
3. 选择倾斜连接端切割以在“属性”选项板中访问其属性。

倾斜连接端切割仅在视图的“细节级别”设为“精细”时可见。
