为钢预制缩短钢框架图元

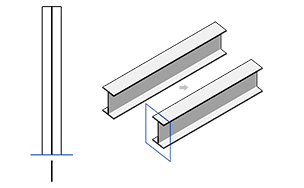

缩短钢梁、支撑或柱的前端、末端、顶部或底部，以适应钢预制图元所需的几何图形。

缩短钢框架图元的步骤

1. 依次单击“钢”选项卡 “修改器”面板 （缩短）。
2. 单击钢框架图元。剪切将放置在离您单击图元的位置最近的端点上。

   注： 将在所选结构图元的最近边上创建剪切，并且在完成创建后就无法更改其位置。
3. 选择剪切以在“属性”选项板中访问其属性：
   • 增加长度值进一步缩短剪切
   • 输入负长度值以延伸图元
   • 若要创建斜切，请沿梁的高度和宽度指定角度值。

通过缩短而产生的图元剪切仅在视图的“细节级别”设为“精细”时可见。
