绘制多平面钢筋

使用常用的绘制工具来定义弯曲成两个平面的钢筋形状。

视频：多平面钢筋详图

绘制多平面钢筋的方式与绘制单平面钢筋一样。

1. 单击“结构”选项卡“钢筋”面板（钢筋）。
2. 单击“修改 | 放置钢筋”选项卡“放置方向”（或“放置透视”）面板（绘制钢筋）。
3. 在提示下，选择将设置为钢筋主体的图元。
4. 使用绘制工具绘制钢筋形状。

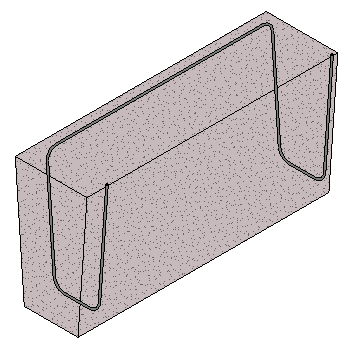

5. 单击“修改 | 创建钢筋草图”选项卡“钢筋”面板 （多平面）。 将复制形状，然后通过钢筋上的一个连接件线段附着到原始的形状。 在三维视图中查看效果最佳。

   有三个复选框可供进一步编辑多平面钢筋形状。 将光标悬停在每个复选框可查看是何种工具。

6. 有三个复选框可供进一步编辑多平面钢筋形状线段。 将光标悬停在每个复选框可查看它所表示的是哪个线段工具。 如下所述选择它们以激活。

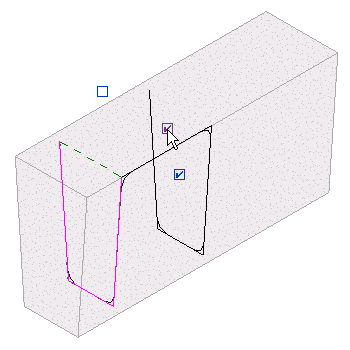

   • 禁用/启用第一个连接件线段。切换连接件线段的位置。启用时，将使用第一个线段。 禁用时，则使用第二个线段。

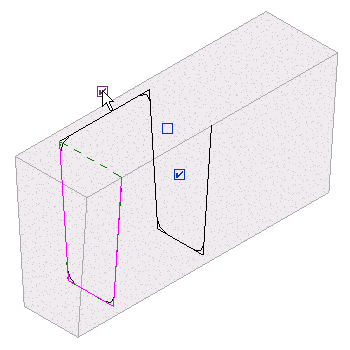

   • 禁用/启用第二个连接件线段。切换连接件线段的位置。 启用时，将使用第二个线段。 禁用时，则使用第一个线段。

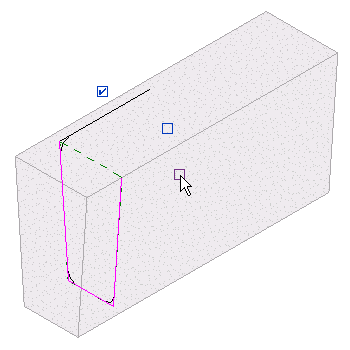

   • 禁用形状线段的副本。删除复制的形状，但在该位置留下连接件线段。


对源形状草图所做的更改将被镜像至复制的形状，并且可以添加弯钩。 完成绘制后，单击“修改 | 创建钢筋草图”选项卡“模式”面板（完成编辑模式），以接受草图并放置新形状。

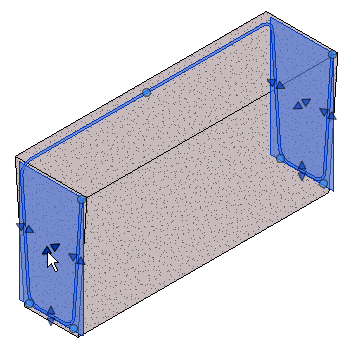

使用钢筋造型操纵柄对钢筋的位置和形状进行精细调整。 您可能需要调整钢筋可见性设置才能正确看到它。
