过滤连接输入图元

按分区类型过滤

下一个要添加到脚本的 Dynamo 节点是 Filter.ByZoneType。该节点用作输入某个连接节点（或连接节点列表）、对应于连接节点中结构数据图元的索引和分区类型，它可以是端点或主体（当前指定为不区分大小写的字符串）。作为输出，Dynamo 节点会显示符合条件的连接节点和不符合条件的连接节点。

注：如果要检查图元之间的节点是否属于某特定类型，请确认分区类型。

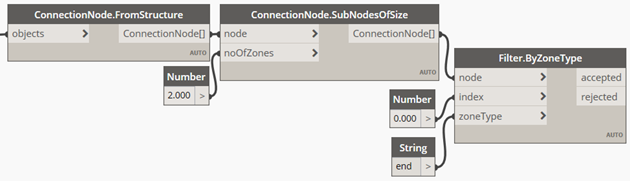

在此示例中，要检查 B1 和 B2 之间的连接节点是否属于“端点到端点”类型，请首先确认节点中第一个图元（索引 = 0）的分区类型是否是“端点”。由于所有图元（B1、B2、B3、B4）都具有“端点”分区类型，因此过滤器将允许所有子节点通过。

输入	输出接受	输出拒绝
		[ ]

接下来，添加第二个 Dynamo 节点，以检查第二个图元（索引 = 1）的分区类型是否也是“端点”。

所有连接子节点都符合条件。

输入	输出接受	输出拒绝
		[ ]

按倾斜角度过滤

下一个要添加到脚本的过滤器是 Filter.BySlantAngle。倾斜角度是由结构数据图元的轴与垂直轴所形成的角度。倾斜角度是对坡度角的补充。需要此过滤器来检查第一个图元是否处于垂直状态。该 Dynamo 节点用作输入连接节点或连接节点列表、要检查的连接节点中结构图元的索引、倾斜角度范围 (0-90°) 的开始和结束（以度为单位）。

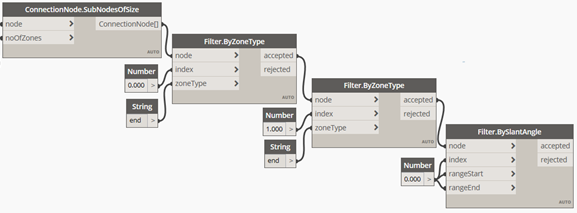

在此示例中，将检查连接节点中的第一个图元（索引 = 0）的倾斜角度是否介于 0 到 0 度之间，以使其处于垂直状态。

仅三个连接子节点符合条件，其中将 B1 作为第一个图元 - 由于 B1 是唯一的垂直结构数据图元：

输入	输出接受	输出拒绝

按坡度角过滤

下一个要添加到脚本的过滤器是 Filter.BySlopeAngle。坡度角是由结构数据图元的轴与水平平面所形成的角度。坡度角是对倾斜角度的补充。需要该过滤器来检查第二个图元的坡度是否介于 10 到 15 度之间。该 Dynamo 节点用作输入连接节点或连接节点列表、要检查的连接节点中结构图元的索引、坡度角范围 (0-90°) 的开始和结束（以度为单位）。

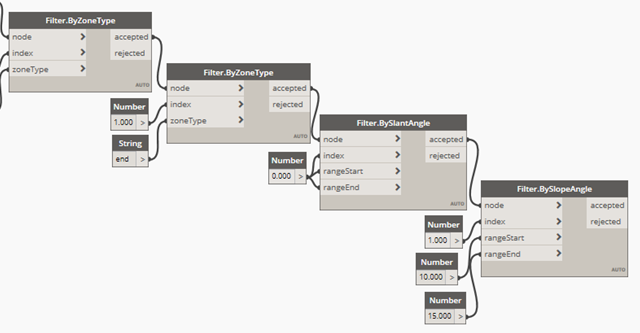

在此示例中，将检查连接节点中的第二个图元（索引 = 1）的坡度范围是否介于 0 (rangeStart) 到 15 (rangeEnd) 度之间。

由于 B4 处于水平状态，因此 [B1,B4] 连接节点将无法满足该过滤条件。

输入	输出接受	输出拒绝

按轴之间的夹角过滤

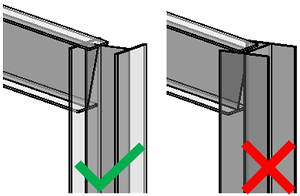

为柱法兰添加一个过滤器，以始终与梁的法兰相接，使图元的腹板平行。

对于 W 形状，可以使用始终与腹板垂直的 Y 轴。对于框隅撑（栓接，使用拱腰连接）以及两个结构数据图元之间的角度，Y 轴应该为 0（它们应该处于平行状态）。

添加 Filter.ByAngleBetweenAxes Dynamo 节点。该节点用作输入连接节点或连接节点列表、要检查的连接节点中结构图元的索引、要检查的两个轴（X、Y 或 Z）、坡度角范围 (0-90°) 的开始和结束（以度为单位）。

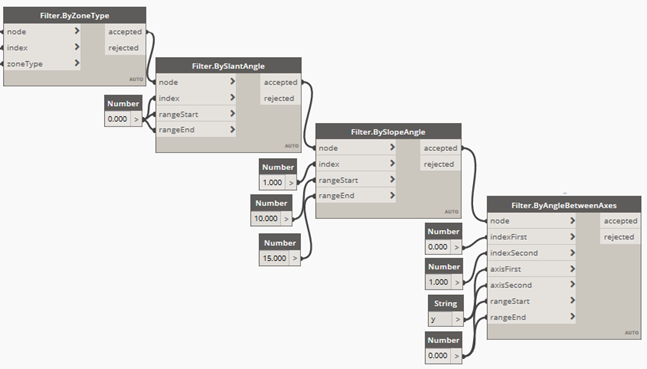

在此示例中，将检查连接节点中的第一个图元（索引 = 0）和第二个图元（索引 = 1）的 Y 轴之间的夹角是否为 0。

由于 B3 的腹板与 B1 的腹板不平行，因此 [B1, B3] 连接节点无法满足此过滤器条件。

输入	输出接受	输出拒绝

按剖面形状过滤

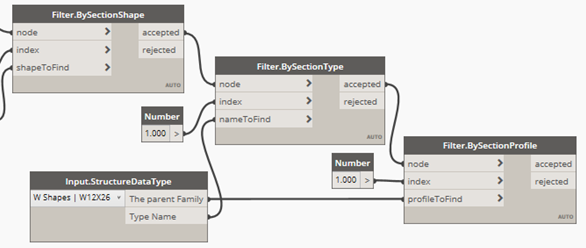

可以使用 Filter.BySectionShape Dynamo 节点来检查用于结构数据图元的轮廓的剖面形状。可以在“Revit 类型属性”对话框中“结构”下的“类型参数”列表中找到剖面形状。

Filter.BySectionShape Dynamo 节点用作输入连接节点或连接节点列表、要检查的连接节点中结构图元的索引、剖面形状，必须为其使用称为 Input.StructuralSectionShapes 的额外 Dynamo 节点。

注：该连接节点也可以向 Dynamo 播放器公开。

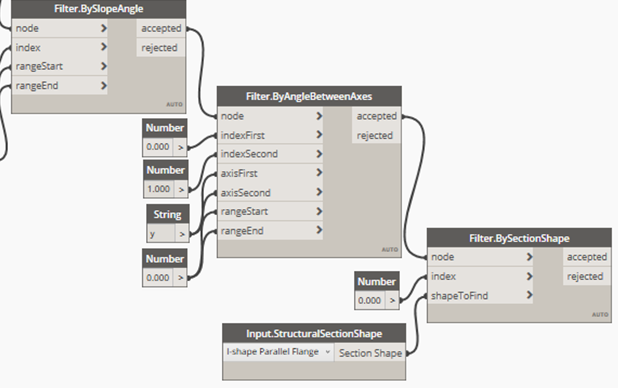

在此示例中，将检查连接节点中的第一个图元（索引 = 0）是否具有剖面形状“工字型平行法兰”。

输入	输出接受	输出拒绝
		[ ]

按剖面类型过滤

可以使用 Filter.BySectionType Dynamo 节点来检查结构数据图元的剖面类型名称。

该 Dynamo 节点用作输入连接节点或连接节点列表、要检查的连接节点中结构图元的索引、剖面类型名称，必须为其使用称为 Input.StructuralDataTypes 的额外 Dynamo 节点。

注：该 Dynamo 节点也可以在 Dynamo 播放器中显示为输入。

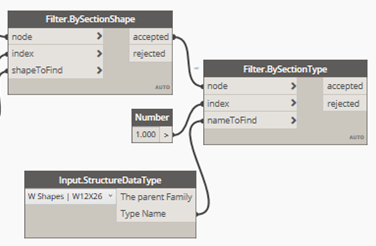

在该示例中，将检查节点中的第二个图元（索引 = 1）是否具有 W12X26 类型名称。

输入	输出接受	输出拒绝
		[ ]

按剖面轮廓过滤

可以使用 Filter.BySectionProfile Dynamo 节点来检查用于结构数据图元的剖面轮廓。

该 Dynamo 节点用作输入连接节点或连接节点列表、要检查的连接节点中结构图元的索引、轮廓名称，必须为其使用称为 Input.StructuralDataTypes 的额外节点。

注：该 Dynamo 节点也可以在 Dynamo 播放器中显示为输入。

在此示例中，将检查连接节点中的第二个图元（索引 = 1）是否具有 W 形状轮廓。

输入	输出接受	输出拒绝
		[ ]

按梁之间的夹角过滤

按轴之间的夹角过滤会检查 X、Y 和 Z 轴之间的角度，并接收 0-90°之间的输入。

按梁之间的夹角过滤是该过滤器的特殊情形，其中两个轴都是 X 轴。

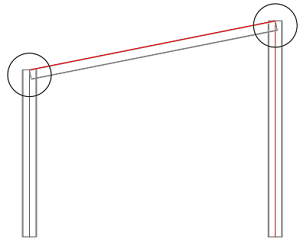

区别在于，对于端点到端点的连接节点，该过滤器可以接收介于 0-180°之间的输入。对于主体到端点或主体到主体，它将表现为轴之间的夹角。这一差异使您可以对用其他方式无法标识的情况进行唯一标识。例如，带一个梁的不对称门框架的柱和梁之间的补充角度：

按垂直位置过滤

Filter.ByVerticalPosition Dynamo 节点用作输入连接节点（或节点的列表）、要检查的连接节点中结构图元的索引和位置字符串（可以为“Top”或“Bottom”）- 根据所需过滤位置。例如，该过滤器对于始终在柱的底部放置底板连接非常有用。

注：对于为一个输入构件（例如“底板”连接）放置的连接，请使用 Filter.ByVerticalPosition 来确保为输入构件的正确端点考虑使用力的值。

按构件终点力过滤

Filter.ByMemberEndForces Dynamo 节点用作输入连接节点（或节点的列表）、要检查的连接节点中结构图元的索引、结果的类型（Fx、Fy、Fz、Mx、My、Mz - 可以使用 Input.ResultTypes 节点）、力范围的起点和终点（对其考虑使用 Revit 单位）。针对在 Revit“构件终点力”对话框中定义的力，可以使用此 Dynamo 节点来根据框架图元终点处的力值放置连接。

按分析结果过滤

该 Dynamo 节点用作输入连接节点（或连接节点的列表）、要检查的连接节点中结构图元的索引、结果的类型（Fx、Fy、Fz、Mx、My、Mz - 可以使用 Input.ResultTypes 节点）、分析结果资料包及所需载荷工况、组合或包络（需要 Input.AnalysisResults 节点）以及力值的起点和终点（为其考虑使用 Revit 单位）。针对在 Structural Analysis Toolkit 中存储的分析结果，可以使用此节点来根据框架图元终点处的力值放置连接。

注：出于性能方面的考虑，应在脚本的末尾放置“Filter.ByAnalysisResults”或“Filter.ByMemberEndForces”（在按几何条件过滤后）。
