Physique erstellt einen kontinuierlichen Spline, der durch alle Gelenke in der Hierarchie verläuft. Der Spline wird durch eine orangefarbene Linie im Objekt dargestellt. Er behält in jedem Gelenk seine Kontinuität bei: wenn sich der Winkel eines Gelenks ändert, bleibt der Spline, der durch das Gelenk verläuft, eine glatte Kurve. Physique baut bei der Berechnung glatter Biegungen des Hautobjekts auf dem Verformungs-Spline auf. In Physique stehen Steuerelemente für Neigung und Spannung zur Verfügung, mit denen die Form des Verformungs-Splines eingestellt werden kann.

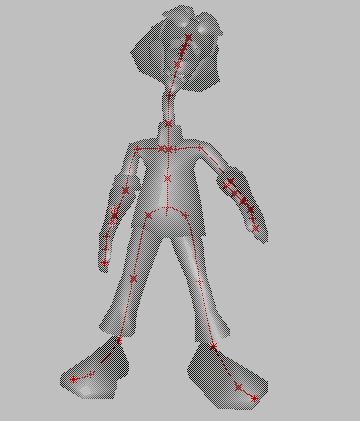

Verbindungen, die durch verformbare Splines angezeigt werden.
Mit den Steuerelementen auf der Unterobjektebene "Verbindung" stellen Sie das Hautverhalten an einer gegebenen Verbindung ein. Über diese Verbindungsparameter wird definiert, wie sich die Hautverformung relativ zur Bewegung des zugrundeliegenden Skeletts verhält.
Im Folgenden sind die vier Arten von Verbindungsparametern erläutert:
- Biegungsparameter wirken sich an einer gegebenen Verbindung auf die Krümmung des Verformungs-Splines aus, der durch das Gelenk verläuft. Daher sind für die Hautverformung verschiedene Ausprägungen möglich, angefangen von einer abgewinkelten Beuge an einem Gelenk bis zu der Form eines festen Gummischlauchs.
- Mit den Verdrehungsparametern wird festgelegt, wie sich die Haut verformt, wenn ein Gelenk sich um seine Längsachse dreht, wie zum Beispiel beim Drehen eines Türknopfs. Wenn Sie sich zum Beispiel vorstellen, wie ein Gummiband vom Propeller eines Modellflugzeugs aufgewickelt wird, bestimmen die Verdrehungsparameter, wie die Verdrehung entlang der Verbindung und quer über dem Gelenk verteilt wird.
Verdrehungsparameter wirken sich auf Drehungen von Verbindungen aus, deren Drehachse der Längsachse entspricht.
- Gleitparameter bestimmen, wie die Haut sich entlang der Längsseite der Verbindung bewegt, wenn sich ein Gelenk dreht. Auf der Außenseite, an der der Winkel größer als 180 Grad ist, wird die Haut in Richtung Gelenk verschoben. Auf der Innenseite, an der der Winkel kleiner als 180 Grad ist, wird die Haut von Gelenk weg verschoben.
Durch den Gleiteffekt wird die Außenseite enger, damit die Detailgenauigkeit am Gelenk gewahrt bleibt und die Netzfacetten nicht auseinanderstreben. Auf der Innenseite reduziert sich die Spannung, sodass das Netz am Gelenk nicht zu sehr gestrafft wird.
- Radiale Skalierungsparameter wirken sich auf den Einfluss auf die Haut aus, den die Skalierung der Skelettverbindungen ausübt. Bestimmte Einstellungen, zum Beispiel "Atmen" und "Dehnen" reagieren auf eine Skalierung des Skeletts, jedoch nur bei einem standardmäßigen 3ds Max-Bones-System oder bei einer 3ds Max-Hierarchie.Anmerkung: Bipeds und 3ds Max-IK-Controller bieten keine Unterstützung für die Skalierung.
Die Option "Verbindungsskalierung" stellt eine Möglichkeit dar, alle Scheitelpunkte, die von der Verbindung beeinflusst werden, einheitlich zu skalieren. Mit der Option "QS-Amplitude" skalieren Sie die Auswirkungen von Wölbungsquerschnitten an der gesamten Verbindung. Hierdurch kann die Skalierung der Bones animiert werden, oder es können allgemeine Netzeinstellungen vorgenommen werden. Ziel ist es, nicht die Figur selbst zu bearbeiten, sondern die Auswirkung der Bones auf die Figur.
Sie legen die Verbindungsparameter auf der Unterobjektebene im Rollout "Verbindungseinstellungen" fest.
