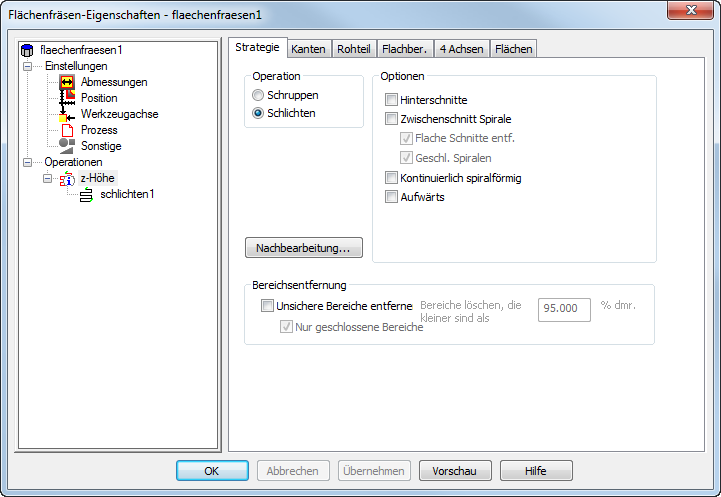

Hinterschnitte - Wählen Sie diese Option aus, um T-Nutenfräser zur Bearbeitung von Hinterschnitten zu aktivieren. Wenn Hinterschnitte aktiviert ist, steht die Registerkarte Bearbeitungsseite zur Verfügung.
Die Option Hinterschnitte ist nicht verfügbar, wenn Zwischenschnitt Spirale aktiviert ist.
Spiralförmig - Aktivieren Sie diese Option, damit das Werkzeug bei der Bearbeitung nicht von der Fläche abgehoben wird.
Aktiveren Sie Spiralförmig, um einen Werkzeugweg zu erstellen, der im ständigen Kontakt mit der Fläche bleibt, um die Wahrscheinlichkeit von Verweil- oder Ausrichtungsabdrücken auf der Fläche zu reduzieren, die durch reguläre Rückzüge und Anfahrten erzeugt werden.
Die standardmäßigen Werkzeugwege für das Schlichten in der Z-Ebene erstellen Wege mit einer konstanten Z-Höhe, wie in der nachfolgenden Abbildung dargestellt. Das Werkzeug wird entlang der Fläche zwischen den Z-Ebenen entweder zurückgezogen oder vorgeschoben.
Wenn Kontinuierlich spiralförmig aktiviert ist, ändern sich die Werkzeugwege in eine kontinuierliche Spirale. Der Werkzeugweg weist nun keine konstante Z-Höhe mehr auf.
Aufwärts — Bei Aktivieren dieser Option schneidet das Flächenfeature von der Unterseite nach oben. Deaktivieren Sie diese Option und schneiden Sie von oben nach unten.
Nachbearbeitung — Klicken Sie auf diese Schaltfläche, um den Nachbearbeitung-Dialog zu öffnen.
Bereichsentfernung
Unsichere Bereiche entfernen - Mit dieser Option werden kleine Werkzeugwegsegmente entfernt, um bei Verwendung von nicht mittigen Schneidwerkzeugen eine Werkzeugbeschädigung zu vermeiden. Bei der Bearbeitung kleiner Taschen wird durch das Entfernen kleiner Segmente verhindert, dass die mittige, nicht schneidende Unterseite des Werkzeugs das nicht zu bearbeitende Material berührt. Durch die Entfernung unsicherer Segmente wird die Bearbeitung beschränkter Bereiche durch kleine Bewegungen des Schneidwerkzeugs herausgefiltert.
Bereiche löschen, die kleiner sind als - Mit dieser Option werden Segmente entfernt, die kleiner sind als der eingegebene Prozentsatz des Werkzeugdurchmessers, es sei denn, sie umgrenzen ein Insel-Feature.
Nur geschlossene Bereiche - Wählen Sie diese Option aus, um Segmente in geschlossenen Bereichen zu entfernen, die kleiner als der Grenzwert sind.
Halter-Kollisionsfreischnitt — Kappt den Werkzeugweg an der Position, an der der Halter oder der Schaft mit der Bauteiloberfläche, Prüffläche oder dem unbearbeiteten Rohteil kollidieren. Begrenzt den Werkzeugweg an der Position, an der Halter oder der Schaft mit der Bauteiloberfläche, Prüffläche oder dem unbearbeiteten Bauteil kollidieren. Ist diese Option ausgewählt, werden die Attribute Halterabstand und Schaftabstand auf der Fräsen-Registerkarte für die Operation angezeigt.
Rohteilgrenzen bearbeiten — Setzen Sie diese Option gemeinsam mit der Option Halter-Kollisionsfreischnitt ein, um das Rohteil so nah wie möglich am Bauteil zu bearbeiten, ohne eine Halterkollision auszulösen. Dadurch entstehen glattere Fräswege mit weniger Rückzügen, wodurch die Oberflächenqualität verbessert und die Bearbeitungszeit reduziert werden kann. Bei manchen Bauteilen kann dies jedoch zu zunehmenden Luftschnitten führen.
Schlichten in der Z-Ebene - Beispiel für Bereichsentfernung:

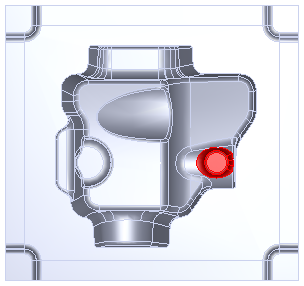

Dieses Kavitätsbauteil verfügt über eine kleine Tasche (rot dargestellt):

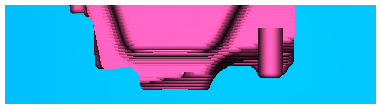

Nach dem Schruppen des Bauteils in der Z-Ebene ist dies eine abgeschnittene Vorderansicht einer 3D-Simulation einer Vorschlichten-Operation in der Z-Ebene, bei der Unsichere Bereiche entfernen deaktiviert ist:
Der Boden der Tasche ist kaum größer als der Werkzeugdurchmesser, und das Werkzeug bewegt sich in diesen Bereichen kaum. Mit dem nicht mittigen Schneidebereich des Werkzeugs kann das Material am Boden der Taschen nicht geschnitten werden.

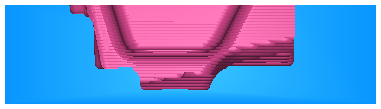

Dies ist die Simulation mit Unsichere Bereiche entfernen ausgewählt und Bereiche löschen, die kleiner sind als auf 80% des Werkzeugdurchmessers eingestellt:
Die kleine Taschenregion wird aus dem Werkzeugweg entfernt. Dies schützt das Werkzeug und verhindert Schäden.
