OK, Sie haben Ihr erstes Modell erstellt und die ersten Werkzeugwege abgeschlossen. Nun möchten Sie wissen, wie Sie die CNC-Maschine veranlassen können, das Bauteil zu bearbeiten. Dafür benötigen Sie einen Postprozessor.
Was ist ein Postprozessor? Ein Postprozessor ist ein Konvertierungsprogramm, das das Bild des Werkzeugwegs, das auf dem Bildschirm angezeigt wird, in die Sprache Ihrer CNC-Maschine umwandelt. In den meisten Fällen ist diese Sprache G-Code; einige Steuerungen verwenden jedoch möglicherweise ein interaktiveres Format. Wir verwenden die Bezeichnung G-Code.
Was ist G-Code? Wenn Sie nicht wissen, was G-Code ist, und Sie weitere Informationen benötigen, sollten Sie sich die Dokumentation im Autodesk CNC-Handbuch durchlesen. Lesen Sie das Kapitel zur CNC-Programmiersprache.
|
Zugriff: |
Multifunktionsleiste:
Registerkarte CAM
Gruppe Werkzeugweg
Postprozess
|

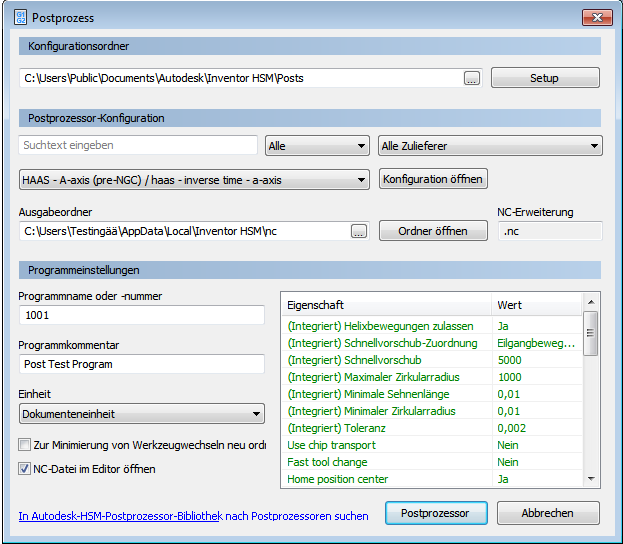

Überblick über das Dialogfeld Postprozessor
- Persönliche Postprozessor-Bibliothek verwenden - Verzeichnis für Ihre eigenen Postprozessoren.
- Installierte Postprozessor-Bibliothek verwenden - Verzeichnis für die Standard-Postprozessoren.
- Autodesk HSM-Postprozessor-Bibliothek öffnen - Durchsuchen Sie die Online-Postprozessor-Bibliothek.
- Ordner öffnen - Öffnen Sie das aktuelle Verzeichnis.
- Vollständig aktualisieren - Aktualisieren Sie die Liste der Postprozessoren im Ordner.
- Ausgabeordner zurücksetzen - Stellen Sie das vorgegebene Postprozessor-Verzeichnis wieder her.
- Verschachtelten Postprozessor hinzufügen
Einrichten
Postprozessor-Konfiguration: Hier können Sie den aktiven Postprozessor auswählen.
- Geben Sie ein Stichwort für Ihre Maschine/Ihre Steuerung ein. Schwerpunkt, Mazak, Anilam usw.)
- Stellen Sie den Filter Alle ein, um die Art der Bearbeitung einzuschränken (Fräsen, Drehen, Drehfräsen, Schneiden usw.).
- Stellen Sie den Filter Alle Zulieferer auf den Maschinenhersteller oder den Steuerungstyp ein.
Filtern der verfügbaren Postprozessoren
Im Auswahlbereich für den Postprozessor werden die Postprozessoren angezeigt, die Ihren Filterkriterien entsprechen. Wenn keine Postprozessoren angezeigt werden, passen Sie die Suchfilteroptionen an. Wenn Sie weiterhin keinen Postprozessor finden, der zu Ihrer Maschine zu passen scheint, gehen Sie zurück zum Setup (siehe oben) und wählen Autodesk HSM-Postprozessor-Bibliothek öffnen aus. Die Online-Bibliothek enthält eine größere Auswahl an Postprozessoren, die Sie verwenden können.
Ausgabeordner - Hier sollten Sie Ihr neues NC-Programm speichern.
NC-Erweiterung - In den meisten Fällen lautet die NC-Dateierweiterung .NC. Bei einigen Maschinen werden möglicherweise spezielle Dateierweiterungen benötigt.
Programmeinstellungen: Diese Einstellungen können in das NC-Programm integriert werden oder wirken sich auf das Ausgabeformat des NC-Programms aus.
- Programmname oder -nummer - ID-Nummer am Anfang des NC-Programms, die zum Auswählen oder Aktivieren verwendet wird.
- Programmkommentar - Text zur Definition des Zwecks des Programms. Dies kann eine Teilenummer, eine Beschreibung oder der Name des Kunden sein.
- Einheit - Die Einheiten sollten den Einheiten im Dokument entsprechen - Zoll-Ausgabe erzwingen - metrische Ausgabe erzwingen.
- Zur Minimierung von Werkzeugwechseln neu ordnen - Wenn diese Option aktiviert ist, werden die Operationen gruppiert, bei denen dasselbe Werkzeug verwendet wird.
- NC-Editor öffnen - Öffnet den vorgegebenen NC-Editor, sodass Sie das NC-Programm anzeigen können.

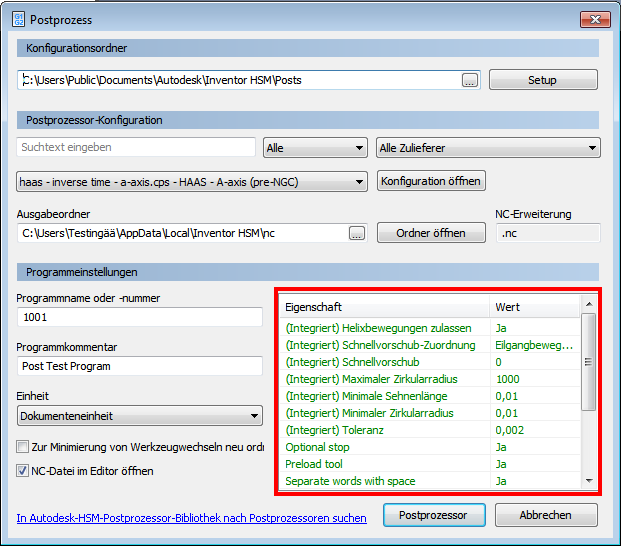

Bei den meisten Maschinen/Steuerungen gibt es mehrere Möglichkeiten, ein und dieselbe Aktion durchzuführen. NC-Programme können außerdem je nach verfügbaren Bearbeitungsoptionen variieren. Der Postprozessor verfügt normalerweise über Schalter zum Aktivieren/Deaktivieren von Funktionen. Im markierten Abschnitt unten sehen Sie eine Reihe von Schaltern, mit denen Sie die Ausgabe des NC-Programms ändern können. Wenn ein Postprozessor für Ihre Maschine nicht geeignet scheint, kann dies daran liegen, dass eine Funktion aktiviert/deaktiviert ist, die sich auf die Ausgabe auswirkt. Nicht alle Postprozessoren verfügen über dieselben Schalter.
- Helixbewegungen zulassen - Inventor HSM führt immer Helixbewegungen aus. Dadurch kann allerdings die Programmgröße reduziert werden.
- Wenn Sie diese Option auf Ja einstellen, erhalten Sie spiralförmige G2/G3-IJK-Bogen; wenn Sie Nein einstellen, werden mehrere lineare 3D-Bewegungen ausgegeben.
- Schnellvorschub - Dies ist die höchste Geschwindigkeit, mit der sich die Maschine mit einem programmierten Vorschub bewegen kann (G1 F###).
- Maximaler Zirkularradius - Bei einigen Steuerungen ist die Größe von Bogen beschränkt.
- Bogen-Format - Verwendet die IJ-Mittelpunkte G2 XYIJ oder Radius G2 XYR.
- 4. Achse verwenden - Unterdrückt die Indexierung/Drehbewegungsausgabe der 4. Achse für ein 3-Achsen-Programm.
Beispiele für die Steuerungsmöglichkeiten mit diesen Schaltern
Wenn Sie über einen Postprozessor verfügen und nur den NC-Code erstellen möchten, lesen Sie das Kapitel zum Nachbearbeiten von NC-Code.
