Allgemeine Verbesserungen in Baugruppen

Browser-Symbole

Symbole im Express- und vollständigen Modus werden angepasst, sodass die Ansicht zwischen diesen Umgebungen angepasst wird. Im Folgenden wird erklärt, wie die Symbole in den Versionen bis Version 2018 dargestellt wurden und wie sie ab der Version 2019 angezeigt werden.

Legenden

Expressmodus, linke Spalte; vollständiger Modus, rechte Spalte

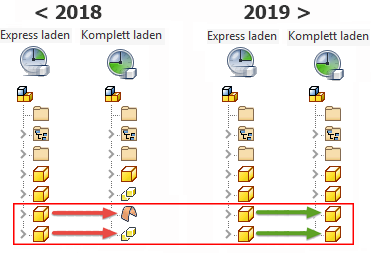

Symbole für Volumenkörper, Flächen und mehrere Körper im vollständigen Modus

Bei der Version 2018 und früheren Versionen wurden im Expressmodus Volumenkörper- und Flächenkomponenten sowie Komponenten mit mehreren Körpern mithilfe des Normteil-Symbols angezeigt. Wenn Sie in den vollständigen Modus wechselten, änderten sich die Symbole, sodass sie als Volumenkörper- oder Flächenkomponente bzw. Komponente mit mehreren Körpern angezeigt wurden.

Ab der Version 2019 wird für diese Komponenten im vollständigen Modus wie im Expressmodus das gleiche Browser-Symbol angezeigt.

Anmerkung: Aufgrund Ihres Kundenfeedbacks werden nun wieder die vertrauten Flächen-Symbole mit mehreren Körpern aus den früheren Versionen verwendet. Siehe Neue Funktionen in 2019.1.

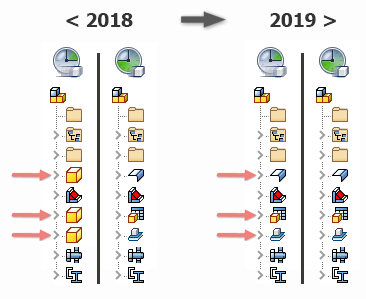

Blech-, iPart-, und Inhaltscenter-Symbole im Expressmodus

Bei der Version 2018 und früheren Versionen wurden Blech- und Inhaltscenter-Komponenten sowie iParts im Expressmodus mit dem Normteil-Symbol angezeigt.

Ab der Version 2019 wird für diese Komponenten im Expressmodus wie im vollständigen Modus das gleiche Symbol angezeigt.

Expressmodus

Die Möglichkeit zum Lösen der Dateien beim Öffnen einer Baugruppe ist jetzt im Expressmodus verfügbar.

SCHNITTDETAIL-Verbesserung im Gestell-Generator

Bisher waren die durch Anwenden des Befehls Stutzen/Dehnen auf Schnittwinkel auf Gestell-Profilelementen generierten Werte auf der Registerkarte iProperties/Benutzerdefiniert nicht verfügbar. Darüber hinaus wurden im G_L-Parameter des Gestell-Generators die richtigen Längen nicht zuverlässig angegeben.

Diese Einschränkungen wurden jetzt behoben. In Inventor 2019 wurde Folgendes geändert:

• Der G_L-Parameter des Gestell-Generators gibt zuverlässig die richtigen Längen an.
• Die durch Anwenden des Befehls Stutzen/Dehnen auf Schnittwinkel generierten Werte werden auf der Registerkarte iProperties/Benutzerdefiniert als SCHNITTDETAIL1, SCHNITTDETAIL2 usw. angezeigt und können in die Stückliste und Teileliste aufgenommen werden.

Anmerkung: Verwenden Sie den Befehl Alles neu erstellen, um dieses Verhalten auf Modelle anzuwenden, die in einer früheren Version von Inventor erstellt wurden: Öffnen Sie eine Baugruppendatei, die in einer früheren Version erstellt wurde, und klicken Sie auf Registerkarte Verwalten Gruppe Aktualisieren Alles neu erstellen.

Eine Inventor® Ideas-Übermittlung

Weitere Informationen finden Sie unter Gestell-Generator-Komponenten in Stücklisten und Schnittlisten.
