Verwenden Sie diese Seite zum Festlegen der vorgegebenen Bohrungsgrößen.

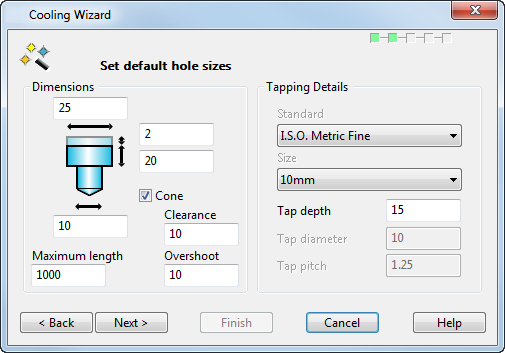

Verwenden Sie den Bereich Abmessungen, um die Bemaßungen der vorgegebenen Bohrung festzulegen. Geben Sie Werte in die Felder ein, die denen im unten dargestellten Beispiel entsprechen:
Ausbohrdurchmesser
Sicherheitsabstand
Bohrtiefe
Bohrungsdurchmesser.
Diese Werte werden verwendet, um eine Vorschau der Bohrungen zu erstellen. Später können Sie einzelne Bohrungen im Assistenten bearbeiten, bevor Sie sie erstellen.
Beim Sicherheitsabstand handelt es sich um die Länge über der Bohrung, die sicherstellt, dass die Bohrung die Formplatte beim Bohren korrekt schneidet. Zu dem Start jeder Bohrung wird der Sicherheitsabstand automatisch hinzugefügt. Wenn die Bohrung gerade durch die Formplatte schneidet, wird der Sicherheitsabstand auch zu dem Ende der Bohrung hinzugefügt.
- Kegel – Fügt einen Kegel zur Spitze der Bohrung hinzu.
- Freimachung – Die Freimachungstiefe, die beim Erstellen eines Umlenkstegs verwendet wird.
- Maximallänge – Die maximale Länge, die bei einer Bohrung gebohrt werden kann.
- Überlauf – Bohrungen werden um diese Länge erweitert, um sicherzustellen, dass sie sich innerhalb der Formplatten überschneiden. Dieser Wert wird nicht zu Bohrungen hinzugefügt, die gerade durch eine Formplatte schneiden. Wenn der Abstand zwischen dem Ende einer Bohrung und der Formplattenfläche unter dem Überlaufabstand liegt, wird dieses Ende der Bohrung bis zur Fläche verlängert.
Verwenden Sie den Bereich Einzelheiten zu Gewindebohrungen, um die Gewindewerte der vorgegebenen Bohrung festzulegen. Diese können anhand von Standardwerten oder Ihren benutzerdefinierten Werten angegeben werden:
- Standard – Wählen Sie den Namen des Standards aus. Wenn Sie Ihre eigenen Werte eingeben möchten, wählen Sie Benutzerdefiniert aus.
- Größe – Wählen Sie die Größe aus.
- Gewindetiefe – Geben Sie die erforderliche Tiefe des Gewindes ein.
- Gewindedurchmesser – (Nur verfügbar bei benutzerdefinierten Gewindebohrungen.) Geben Sie einen Durchmeterwert ein.
- Gewindesteigung – (Nur verfügbar bei benutzerdefinierten Gewindebohrungen.) Geben Sie einen Steigungswert ein.
Klicken Sie auf Weiter, um zur Seite Gewünschten Fließweg des Kühlmittels konturieren des Assistenten zu navigieren.
