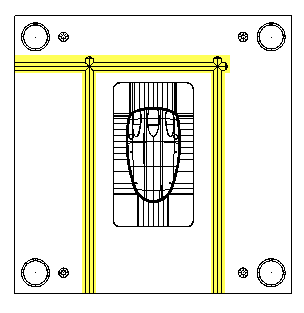

Verwenden Sie den Kühlungs-Assistenten zur Erstellung von Kühlkanälen für Ihre Form. Kühlkanäle ermöglichen die Zirkulation eines Kühlmittels durch die Form. So wird eine gleichmäßige und schnelle Kühlung sichergestellt. Die Beispiel-Kühlkanäle sind in der folgenden Form hervorgehoben:
So starten Sie den Kühlungs-Assistenten
- Stellen Sie sicher, dass die Z-Achse des aktuellen Arbeitsbereichs vertikal durch die Formplatten verläuft.
- Klicken Sie auf Assistent-Registerkarte > Modus-Gruppe > Toolmaker ein/aus, um Toolmaker auszuführen.
- Klicken Sie auf Assistent-Registerkarte > Formteil erstellen-Gruppe > Kühlung. Die erste Seite des Kühlungs-Assistenten wird angezeigt.
Anmerkung: Sie können den Kühlungs-Assistenten erneut ausführen. Alle bestehenden Kühlbohrungen in den ausgewählten Formkomponenten werden erneut in den Assistenten eingelesen. Anschließend können Sie diese ändern, und sie werden aktualisiert, wenn der Assistent geschlossen wird. Das Layout-Drahtmodell wird für die bestehenden Bohrungen neu erstellt, und neue Bohrungen können erstellt werden.
- Wählen Sie mithilfe der Seite Formelemente für Kühlung wählen des Assistenten die Elemente für die Kühlung aus.
- Legen Sie mithilfe der Seite Standard-Bohrungsgrößen einstellen des Assistenten die vorgegebene Bohrungsgröße fest.
- Skizzieren Sie mithilfe der Seite Fließweg konstruieren des Assistenten den gewünschten Kühlmittelfluss.
- Überprüfen Sie die Bohrungen mithilfe der Seite Fehlersuche.
- Definieren Sie die Linien zu Anlageteilen und Fehlerkurven, die gespeichert werden sollen, mithilfe der Seite Speicheroptionen des Assistenten.
