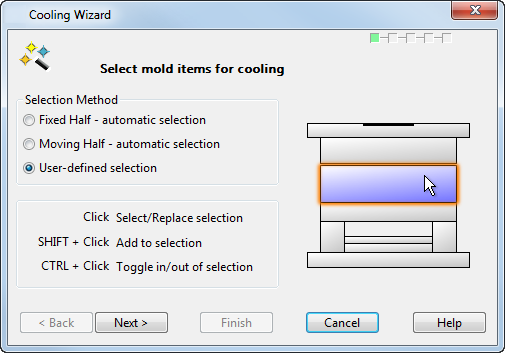

Verwenden Sie diese Seite zum Auswählen der Formkomponenten.
Wählen Sie eine der folgenden Methoden:
- Düsenseite – Wenn Sie diese Option auswählen, wählt Toolmaker automatisch alle Komponenten mit der Zeichenfolge Cavity (Düsenseite) im Namen aus, z. B. Cavity Plate, DW_CAVITY und Cavity die insert.
- Auswerferseite – Wenn Sie diese Option auswählen, wählt Toolmaker automatisch alle Komponenten mit der Zeichenfolge core (Auswerferseite) oder support (Stütze) im Namen aus, z. B. Core Plate, DW_CORE, Support plate.
Anmerkung: Sie können die Optionen Düsenseite und Auswerferseite nur auswählen, wenn die aktive Baugruppe Formenaufbau lautet.
- Benutzerdefiniert – Klicken Sie auf eine Komponente oder ein Volumenmodell, um diese(s) der Auswahl hinzuzufügen. Alle Komponenten oder Volumenmodelle, die bereits ausgewählt sind, werden aus der Auswahl entfernt. Sie können Komponenten und Volumenmodelle mithilfe der UMSCHALTTASTE und der STRG-Taste zur aktuellen Auswahl hinzufügen oder aus dieser entfernen, wie im Assistenten gezeigt.
Das Bild im Assistenten ändert sich, sobald Sie auf eine andere Auswahlmethode klicken. Dies zeigt, welche Komponenten ausgewählt werden.
Klicken Sie auf Weiter, um zur Seite Standard-Bohrungsgrößen einstellen des Assistenten zu navigieren.
