Mengen- und Material-IDs in Buildingbook

Erfahren Sie mehr über die Mengen- und Material-IDs und wie diese in Ihrem Projekt angezeigt werden.

Mengen-IDs

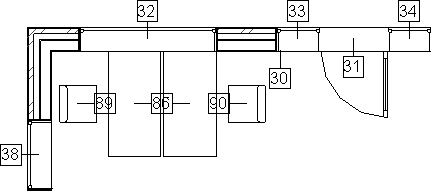

Die Mengen-ID ist eine eindeutige Kennung, die jeder Menge bzw. jedem Element zugewiesen wird. Sie wird als Beschriftung in den Projektzeichnungen zusammen mit einer Führungslinie zur Mitte der zugehörigen Oberfläche angezeigt.

Die IDs können nicht manuell geändert werden. Bei der nächsten Mengenberechnung werden die IDs unverändert dargestellt. Dies geschieht zur Erhaltung der Kontinuität, unabhängig davon, was im Projekt geschieht. Diese Sicherheitsmaßnahme erfolgt in folgenden Fällen:

• Die ID wird aus der Zeichnung gelöscht.
• Die ID wird in der Eigenschaftenpalette von Revit geändert.
Anmerkung: Wenn referenzierte Elemente verschoben werden, wird die Position der Mengen-ID beim nächsten Berechnungsprozess aktualisiert.

Die Mengen-IDs werden als

• grafische Informationen im Projekt,
• Eigenschaft der Raumfläche oder des Raumelements in den Dialogfeldern für die Raummenge,
• auf dem Excel-Ausgabeformular und,
• in der QTO-Exportdatei angezeigt.

Sie können die Exportdateien später mit den Quellprojekt vergleichen und die berechneten Mengen ermitteln.

Material-IDs

Material-IDs sind detaillierte Teilbereiche von Mengen-IDs.

• Mengen-IDs werden bei jeder Buildingbook-Berechnung erstellt und identifizieren die einzelnen berechneten Elemente.
• Material-IDs sind Kennungen für die einzelnen berechneten Materialien pro Element und werden nur erstellt, wenn dies explizit angegeben wird.

Die Erstellung von Material-IDs ist nur in den folgenden Fällen erforderlich:

• Die Buildingbook-Daten werden in eine Bauteiltabelle exportiert.
• Beim Export im DWF-/DWFx-Format für Autodesk Quantity Takeoff.

Anmerkung: Generieren Sie Projektdaten nur bei Bedarf. Dies hat aufgrund der zahlreichen generierten Material-IDs erhebliche Auswirkungen auf die Leistung und die visuelle Darstellung des Projekts.

Für jedes berechnete Bauteil wird eine Material-ID erstellt und im Projekt als Beschriftung platziert.

Die größere Zahl ist die Mengen-ID zur Identifizierung des berechneten Elements. Diese wird immer erstellt. Die kleinere Text- und Zahlenbeschriftung ist die Material-ID zur Identifizierung der einzelnen berechneten Materialien pro Element.

Die IDs können nicht manuell geändert werden. Bei der nächsten Mengenberechnung werden die IDs unverändert dargestellt. Dies geschieht zur Erhaltung der Kontinuität, unabhängig davon, was im Projekt geschieht. Diese Sicherheitsmaßnahme erfolgt in folgenden Fällen:

• Die ID wird aus der Zeichnung gelöscht.
• Die ID wird in der Eigenschaftenpalette von Revit geändert.
Anmerkung: Wenn referenzierte Elemente verschoben werden, wird die Position der Mengen-ID beim nächsten Berechnungsprozess aktualisiert.

Die Material-IDs werden als

• grafische Informationen im Projekt,
• Eigenschaft der Raumfläche oder des Raumelements in den Dialogfeldern für die Raummenge,
• auf dem Excel-Ausgabeformular und,
• in der QTO-Exportdatei angezeigt.

Sie können die Exportdateien später mit den Quellprojekt vergleichen und die berechneten Mengen ermitteln.

Klicken Sie auf eine Buildingbook-ID. Es werden alle berechneten Buildingbook-Daten für die entsprechende Raumflächenmenge in der Eigenschaftenpalette aufgeführt. Diese Informationen werden zum Ausfüllen der Revit-Bauteillisten verwendet und außerdem an die DWF/DWFx-Datei zur weiteren Verwendung in Autodesk Quantity Takeoff übertragen.
