Puede añadir material a un sólido utilizando objetos alámbricos. PowerShape crea sólidos extrudidos a partir de los objetos alámbricos y los añade al sólido activo.
Para crear un saliente de sólido:
- Seleccione el sólido y los elementos alámbricos de cualquiera de las siguientes maneras:
- Asegúrese de que hay un sólido activo y seleccione los objetos alámbricos.
- Arrastre el cursor para seleccionar un sólido inactivo y los objetos alámbricos a la vez.

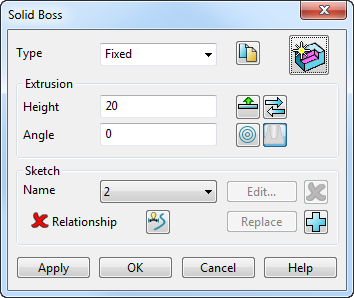

Nota: Los objetos alámbricos tienen que ser cerrados y planos. - Haga clic en la pestaña de Sólido > panel de Figuras > Saliente para abrir el cuadro de diálogo de Saliente de sólido:

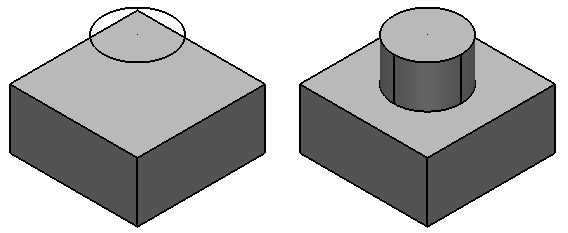

Cada objeto alámbrico se extrude para crear los sólidos extrudidos. La dirección de la extrusión depende de la posición de la curva compuesta.

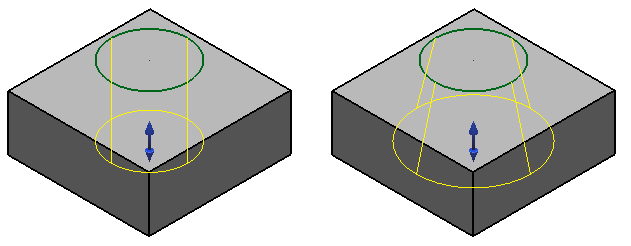

El sólido extrudido tiene un control que modifica la longitud de todos los sólidos extrudidos.
- Seleccione el Tipo de saliente en la lista desplegable:
- Seleccione la entrada de Automático para extrudir los elementos alámbricos lo suficiente como para unirlos al sólido. Especifique el ángulo de la extrusión utilizando la opción de Ángulo.
- Seleccione la entrada de Fijo parar especificar la Altura de la extrusión. Se añade la estructura alámbrica extrudida al sólido. La opción de Extrudir en ambas direcciones también pasa a estar activa.
- Haga clic en el botón de
para crear una copia de la estructura alámbrica original que se utiliza en la construcción del saliente.
- En el campo de Altura, introduzca la longitud de cada sólido extrudido medida desde el plano de la estructura alámbrica.
Si arrastra el control de un sólido extrudido, se modifican las longitudes de todos los sólidos extrudidos. El valor de Altura del cuadro de diálogo se actualiza para reflejar el cambio.
Para crear salientes por todo el sólido, asegúrese de que la altura supera la base del sólido.
Introduzca el Ángulo para definir un ángulo de desmoldeo en los sólidos extrudidos.
Para invertir la dirección, arrastre el control de los sólidos extrudidos al lado opuesto de la estructura alámbrica.
- Haga clic en el botón de
para extender la extrusión desde el dibujo en ambas direcciones. El botón se transforma en
para indicar que la extrusión está extendida en ambas direcciones.
- Haga clic en el botón de
para invertir la dirección del saliente.
- Haga clic en el botón de
para abrir el cuadro de diálogo de Relación de la figura con el sólido. Permite especificar la posición de la figura respecto del sólido. El estado de la Relación se indica de las siguientes maneras:
no hay ninguna relación definida.
hay definida una relación válida.
hay una relación definida, pero hay un problema con la definición.
- Haga clic en el botón de
para añadir el dibujo seleccionado (arco, curva o curva compuesta) a la figura.
- Haga clic en el botón de
para agrupar dibujos anidados. Esta opción anida los dibujos que están en el mismo plano y los utiliza para generar una extrusión de tipo isla.
- Si se utilizan dos dibujos circulares concéntricos, se genera un tubo con espesor.
- Si se utilizan tres dibujos circulares concéntricos, dentro del tubo se genera un cilindro.
- Haga clic en el botón de
o en el de
para indicar si el ángulo de desmoldeo es interior o exterior.
- Haga clic en el botón de Aplicar para crear el saliente dejando el cuadro de diálogo abierto. Esto permite:
- crear otro saliente.
- editar el saliente existente.
También puede hacer clic en el botón de Aceptar para crear el saliente y cerrar el cuadro de diálogo.
En el árbol de figuras de sólido aparece un icono de Figura de saliente
que representa a la operación.
